Аппарат защиты КОРД.У4.У5 типа АЗД МТЗ

Аппарат защиты КОРД.У4.У5 типа АЗД МТЗ предназначен для защиты электродвигателей при тяжело нагруженных режимах работы, максимально-токовой защиты двигателя и питающего кабеля для увеличения срока службы и повышения безопасности эксплуатации электродвигателей.

Структура условного обозначения

Аппараты защиты маркируются так - КОРД.У4.У5 типа АЗД МТЗ, где:

• КОРД.У4 - название аппарата по групповым. Техническим условиям в унифицированном корпусе с многофазным контролем тока.
• У5 - климатическое исполнение и категория размещения по ГОСТ 15150
• АЗД - тип аппарата по выполняемым функциям.
• МТЗ - наличие функции максимально- токовой защиты.

Пример заказа:

• Для защиты двигателя с номинальным током 60 А без блока индикации: Аппарат защиты электродвигателя АЗД МТЗ (2-й типоразмер)
• Для защиты двигателя с номинальным током 150 А с блоком индикации: Аппарат защиты электродвигателя АЗД МТЗ (3-й типоразмер) с блоком индикации БИ МТЗ.

Функциональность

В процессе работы устройства КОРД.У4 обеспечиваются следующие виды токовой защиты:

• При заклинивании двигателя;
• При технологической перегрузке;
• При обрыве питающей фазы;
• При незавершенном пуске.

Кроме этих защит поддерживается максимально-токовая защита силового кабеля, по которому подается питание и защита электродвигателя от перегрева.

Исполнение

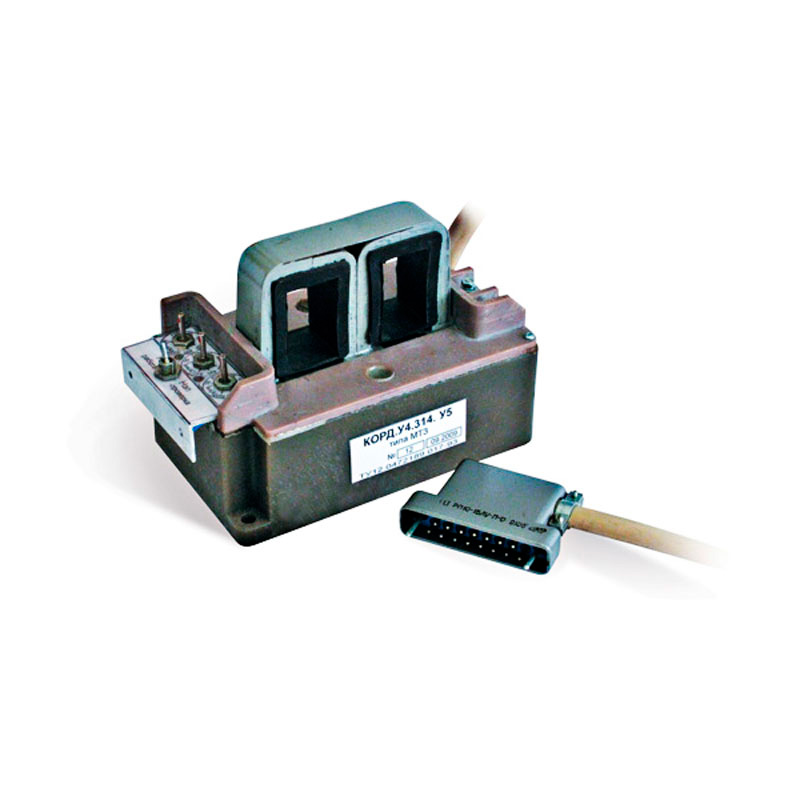

Конструктивно аппарат КОРД.У4.У5 типа АЗД МТЗ выполнен единым блоком, в который входят датчики тока, электронная схема и исполнительный элемент, залитые герметизирующим компаундом.

На корпусе аппарата расположены потенциометры для настройки токо-временных защитных характеристик с учетом конкретных режимов работы защищаемых электродвигателей и переключатель (клеммы) для проверки функционирования максимально-токовой защиты.

Аппарат АЗД МТЗ имеет три типоразмера в зависимости от диапазона токов защищаемых электродвигателей:

• 1-й типоразмер - на токи от 4,8 А до 62 А;
• 2-й типоразмер - на токи от 20 А до 106 А;
• 3-й типоразмер - на токи от 39 А до 212 А.

Аппарат АЗД МТЗ не требует отдельного источника питания, так как питание аппарата обеспечивается исключительно за счет его индуктивной связи с жилами защищаемого двигателя.

Аппарат обеспечивает каждую защитную функцию с помощью отдельных одновременно действующих защитных характеристик, что существенно повышает надежность защиты электродвигателя за счет полной адаптации аппарата к защищаемому двигателю и его режимам работы.

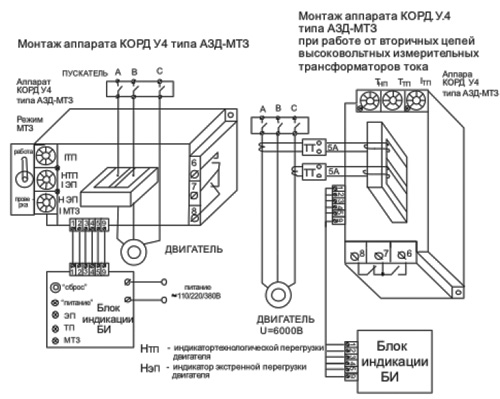

Рис.1. Схема монтажа аппарата защиты КОРД.У4.У5 типа АЗД МТЗ
