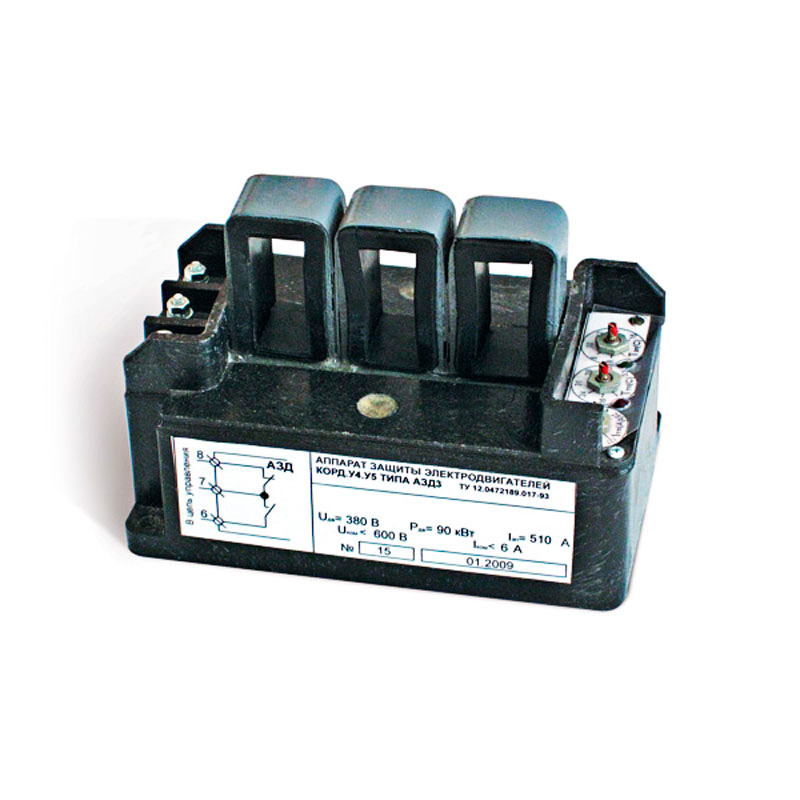

Аппарат защиты КОРД.У4.У5 типа АЗД

Аппарат защиты КОРД.У4.У5 типа АЗД используются на обогатительных комбинатах, рудниках, коксохимических и огне­упорных заводах, обогатительных фабриках, котельных, а также на многих других предприятиях с тяжелыми условиями работы электродвигателей и предназначен для комплексной защиты асинхронных электродвигателей с короткозамкнутым ротором при тяжело нагруженных режимах работы, а также для увеличения срока их службы и повышения безопасности эксплуатации.

Конструктивное исполнение

Конструктивно аппарат КОРД.У4.У5 типа АЗД выполнен единым блоком, в который входят датчики тока, электронная схема и исполнительный элемент, залитые герметизирующим компаундом.
На корпусе аппарата расположены потенциометры для настройки токо-временных защитных характеристик с учетом конкретных режимов работы защищаемых электродвигателей.

Аппарат АЗД имеет три типоразмера в зависимости от диапазона номинальных токов защищаемых электродвигателей:

• 1-й типоразмер — на токи от 4,8 А до 62 А
• 2-й типоразмер — на токи от 20 А до 106 А
• 3-й типоразмер — на токи от 39 А до 212 А.

По отдельному заказу потребителей аппарат может быть изготовлен на токи от 212 А до 450 А включительно.

Аппарат АЗД не требует отдельного источника питания, так как питание аппарата обеспечивается исключительно за счет индуктивной связи его с жилами защищаемого двигателя.
Аппарат АЗД обеспечивает каждую защитную функцию с помощью отдельных одновременно действующих защитных характеристик, что существенно повышает надежность защиты электродвигателя за счет полной адаптации аппарата к защищаемому двигателю и его режимам работы.

Мощность выходных контактов аппарата АЗД позволяет включать их непосредственно в цепи катушки контактора магнитного пускателя без промежуточных реле.

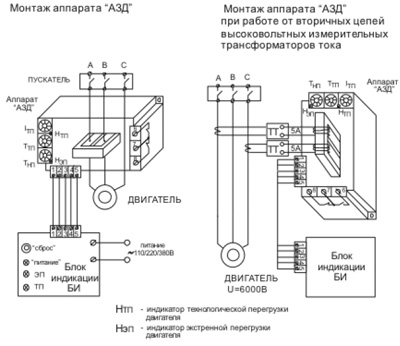

Рис.1. Схема монтажа аппарата защиты КОРД.У4.У5 типа АЗД

Функциональность

Аппарат защиты КОРД.У4.У5 типа АЗД обеспечивает:

• защиту двигателя при незавершившемся пуске;
• защиту двигателя при технологических перегрузках;
• защиту двигателя при заклинивании (опрокидывании);
• защиту двигателя при обрыве фазы питания;
• индикацию технологических и экстренных перегрузок двигателя.

При комплектовании аппарата блоком индикации БИ, БИ 3, БИ 5 дополнительно обеспечиваются следующие функции:

• блокировка и деблокировка повторного пуска двигателя после срабатывания защиты;
  индикация причины срабатывания аппарата.

Эксплуатация

Оптимальными условиями для использования аппаратов защиты КОРД.У4.У5 типа АЗД являются:

• температура окружающей среды от –5°С до +50°С;
• относительная влажность при температуре +32±2°С 98±2%.
