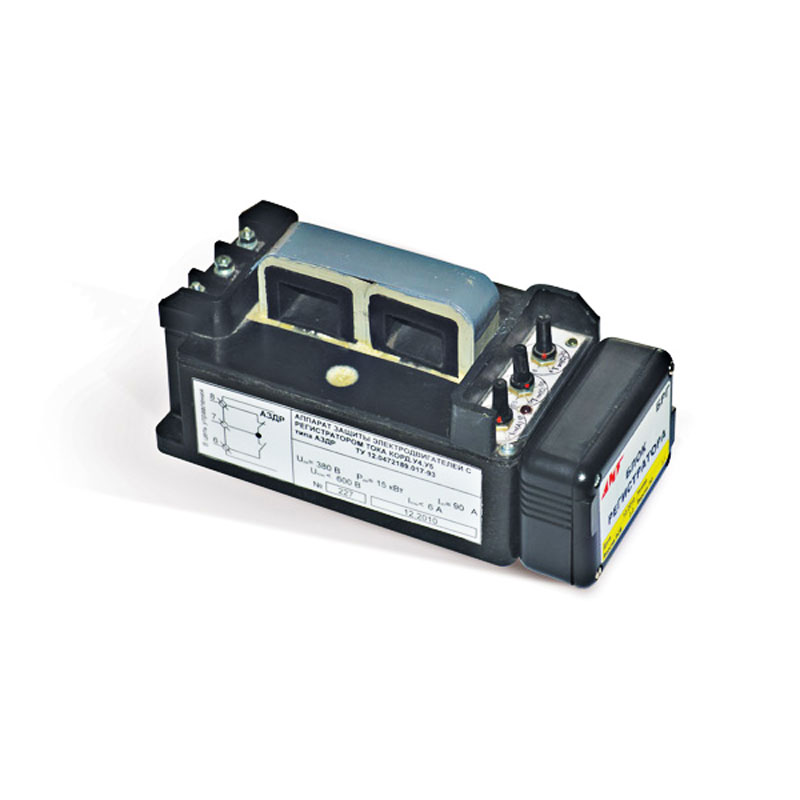

Аппарат контроля работы электродвигателей КОРД.У

Аппарат контроля работы электродвигателей КОРД.У предназначен для контроля работы и защиты электродвигателей горных машин и механизмов, а также для повышения безопасности их эксплуатации.

Аппарат нашел широкое применение на проходческих и очистных комбайнах, конвейерах, буровых и погрузочных машинах, компрессорах, лебедках, маслостанциях и других машинах.

Структура условного обозначения

Аппарат контроля работы электродвигателей маркируется так: КОРД.У. Х. Х Х Х. ХXX У5 Х, где:

• Аппарат КОРД - Наименование и шифр изделия;
• У - Индекс унификации;
• Х - Вариант исполнения по основным выполняемым функциям:
  • «1» - для защиты двигателя при незавершившемся пуске и опрокидывании;
  • «2» - для защиты двигателя при технологической перегрузке;
  • «3» - выполняет функции КОРД.У.1 и КОРД.У.2;
  • «4» - выполняет функции КОРД.У.3 и дополнительно обеспечивает защиту при обрыве фазы питания двигателя.
• Х - Типоразмер в зависимости от номинальных токов защищаемых электродвигателей:
  • «1» - для маломощных двигателей с токами до 60А;
  • «2» - для двигателей средней мощности с токами (35-160)А;
  • «3»-для двигателей большой мощности с токами (100- 400)А и по заказу до 600А включительно.
• Х - Модификация в зависимости от типа температурной защиты:
  • «0» - отсутствует;
  • «1» - для подключения контактного термодатчика;
  • «2» - для подключения позисторного термодатчика;
• Х - Подвариант исполнения в зависимости от дополнительных функций:
  • «0» - отсутствует;
  • «1» - индикация перегрузки и контроль тока электродвигателя;
  • «2» - наличие селективной защиты;
  • «3» - для защиты двигателей с фазным ротором;
  • «4» - наличие максимально токовой защиты МТЗ;
  • «5» - наличие защиты от потери производительности;
• ХХХ - Исполнения с реализацией дополнительных требований заказчика:
  • «И» - с комплектацией блоком индикации;
  • «П» - для работы с переключаемыми по напряжению питания двигателями;
  • «Р» - для работы с регистратором режима работы.
• У5 - Климатическое исполнение и категория размещения.
• Х - Технические условия (ТУ 12.0472189.017-93).

Исполнение

Конструктивно аппарат КОРД.У выполнен в виде электронного блока и трансформатора тока, встроенных в пластмассовый корпус и залитых герметизирующим компаундом. На корпусе аппарата установлены настроечные элементы, предназначенные для выбора необходимых защитных характеристик аппарата по току и по времени, а также светодиодные индикаторы режимов работы аппарата и двигателя. Предусмотрена возможность изготовления аппарата с трансформатором тока с окном 32×25мм или 32×50мм для мощных двигателей.

Аппарат КОРД.У не требует отдельного источника питания, так как питание аппарата обеспечивается исключительно за счет индуктивной связи с жилой защищаемого двигателя.

Выходные контакты позволяют включать аппарат непосредственно в искробезопасные цепи управления горных машин без промежуточных устройств.

Быстродействие и высокая чувствительность аппарата КОРД.У к перегрузкам позволяют защищать электродвигатель от перегрева даже в самых экстремальных условиях эксплуатации. При этом исключены ложные отключения при кратковременных перегрузках, не представляющие опасность для электродвигателя.

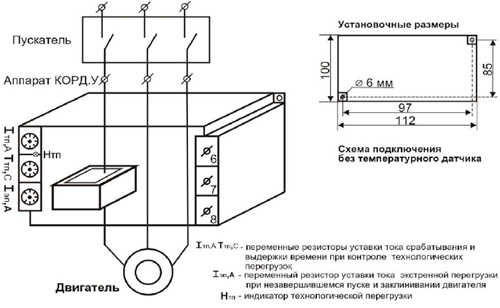

Рис.1. Монтаж аппарата КОРД.У
