Аппарат защиты КОРД.У4.У5 типа АЗДР

Аппарат защиты КОРД.У4.У5 типа АЗДР предназначен для защиты электродвигателей при тяжело нагруженных режимах работы, регистрации потребляемого тока, увеличения срока службы и повышения безопас­ности эксплуатации двигателя на предприятиях горно-металлургического комплекса: металлургические и горно-обогатительные комбинаты, рудники, коксохимические и огнеупорные заводы, обогатительные фабрики, котельные и многие другие предприятия с тяжелыми условиями работы электродвигателей.

Структура условного обозначения

Аппараты защиты маркируются так-КОРД.У4.У5 типа АЗДР, где:

• КОРД.У4 - название аппарата по групповым. Техническим условиям в унифицированном корпусе с многофазным контролем тока;
• У5 - климатическое исполнение и категория размещения по ГОСТ 15150;
• АЗДР - тип аппарата по основным выполняемым функциям.

Эксплуатация

Оптимальными условиями для использования аппаратов защиты КОРД.У4.У5 типа АЗД являются:

• температура окружающей среды от –5°С до +50°С;
• относительная влажность при температуре +32±2°С 98±2%.

Устройство и работа

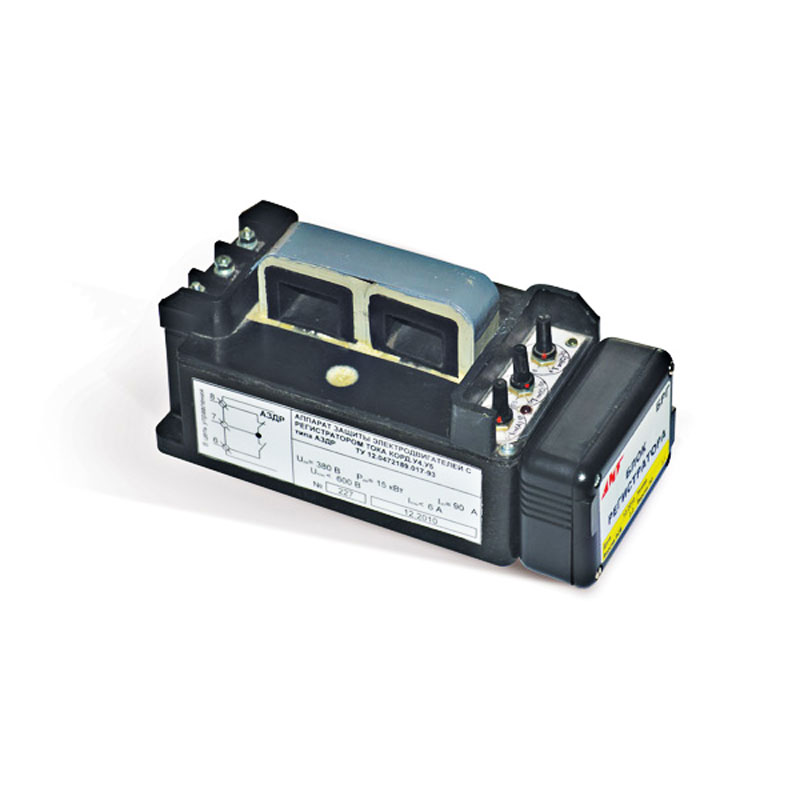

Конструктивно аппарат АЗДР выполнен единым блоком, в который входят датчики тока, электронная схема и исполнительный элемент, залитые герметизирующим компаундом.

На корпусе аппарата расположены потенциометры для настройки токо-временных защитных характеристик с учетом конкретных режимов работы защищаемых электродвигателей.

Регистратор тока выполнен отдельным блоком в пластмассовом корпусе, пристыкованном к аппарату.

Аппарат защиты КОРД.У4.У5 типа АЗДР имеет три типоразмера в зависимости от диапазона номинальных токов защищаемых электродвигателей:

• 1-й типоразмер — на токи от 4,8 А до 62 А;
• 2-й типоразмер — на токи от 20 А до 106 А;
• 3-й типоразмер — на токи от 39 А до 212 А.

По отдельному заказу потребителей аппарат мо­­жет быть изготовлен на токи до 450 А включительно.  Аппарат  не требует отдельного источника питания, так как питание аппарата и регистратора обеспечивается исключительно за его индуктивной связи с жилами защищаемого двигателя.

Аппарат обеспечивает каждую защитную функцию с помощью отдельных одновременно действующих защитных характеристик, что существенно повышает надежность защиты электродвигателя за счет полной адаптации аппарата к защищаемому двигателю и его режимам работы.

Мощность выходных контактов аппарата позволяет включать их непосредственно в цепи ка­­тушки контактора магнитного пускателя без промежуточных реле.

Аппарат защиты КОРД.У4.У5 типа АЗДР обеспечивает:

• защиту двигателя при незавершившемся пуске;
• защиту двигателя при технологических перегрузках;
• защиту двигателя при заклинивании (опрокидывании);
• защиту двигателя при обрыве фазы питания;
• индикацию технологических и экстренных перегрузок двигателя;
• регистрацию тока двигателя (запись и хранение на извлекаемой флеш-карте памяти информации о токе двигателя с привязкой к дате и времени).

Программа визуализации позволяет выводить на экран компьютера зарегистрированный ток двигателя за любые временные интервалы (месяц, сутки, смена, час, минута) в виде графика или таблицы.

Регистратор также позволяет принимать и передавать данные по линии связи RS-485, протокол Modbus RTU.

При комплектовании аппарата блоком индикации БИ дополнительно обеспечиваются следующие функции:

• блокировка и деблокировка повторного пуска двигателя после срабатывания защиты;
• индикация причины срабатывания аппарата.

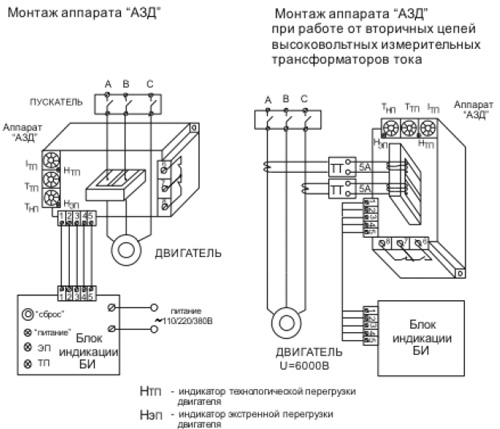

Рис.1. Схема монтажа аппарата защиты КОРД.У4.У5 типа АЗДР
