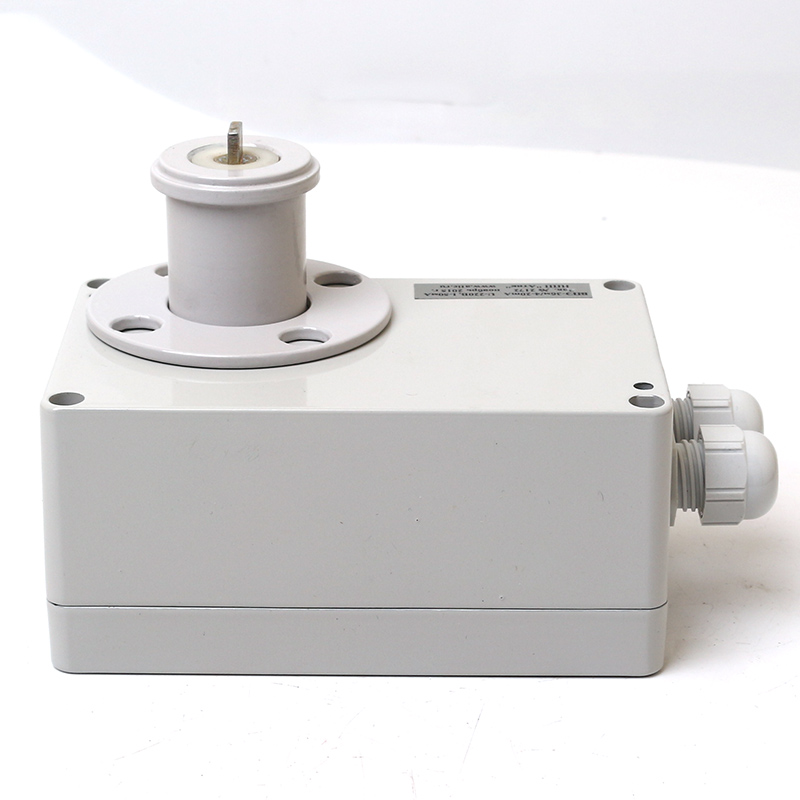

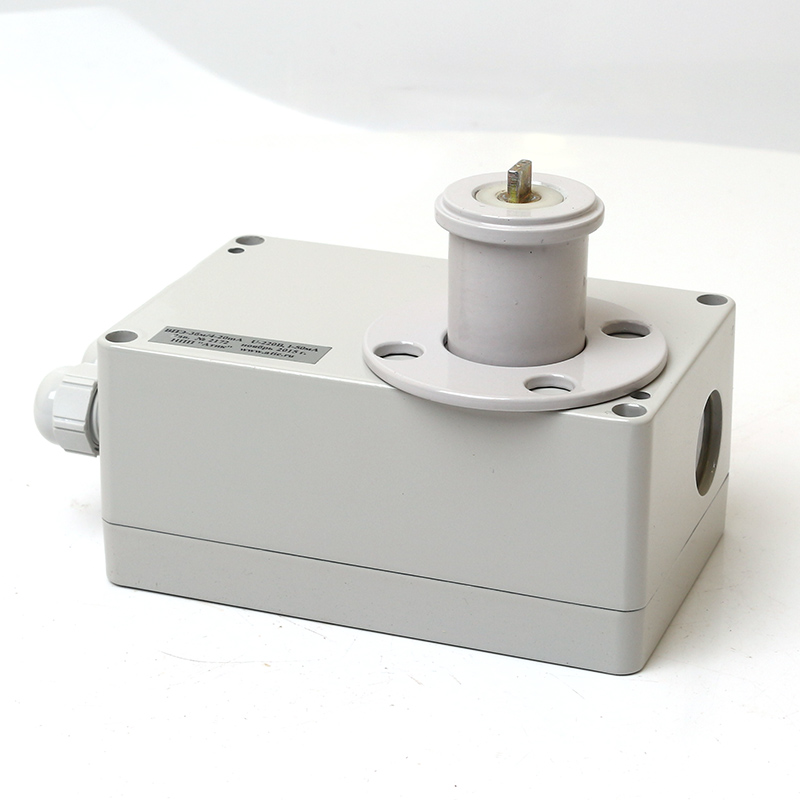

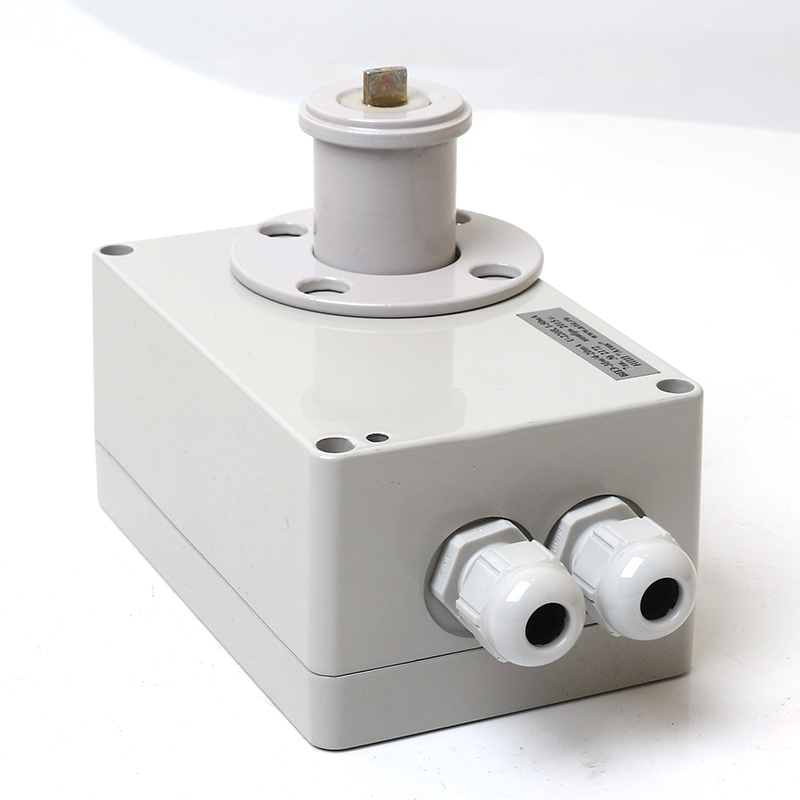

Выключатель путевой электронный ВПЭ-3бм

Цена по запросу

В наличии

Артикул товара: 95

pdf Руководство по эксплуатации

Добавить в корзину

Добавить к сравнению

info.mansarprom@gmail.com

Узнать оптовые цены

Сроки доставки

Доставка в город Санкт-Петербург

ТК Деловые линии 06.05.2024 * 1050 ₽**

СДЭК 07.05.2024* 920 ₽**

DPD 05.05.2024* 400 ₽**

Самовывоз 06.05.2024* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг

Характеристики
Описание
Гарантия и возврат
Адрес и контакты
Отзывы

Основные характеристики
Категория	Выключатели путевые
Производитель	Атик

Дополнительные характеристики
Напряжение питания	220 В
Конструктивное исполнение	Металлические, Электронные
Область применения	Трубопроводная запорная арматура
Другие особенности	ВПЭ

Выключатель путевой электронный ВПЭ-3бм предназначен для замены старых механических путевых выключателей ВП-4М, используемых в электроприводах для трубопроводной запорной арматуры и имеющих срок эксплуатации и надежность намного ниже, чем у самого электропривода. Имеют аналогичные габаритные и присоединительные размеры.

Для первичной настройки выключателя применяется пульт настройки ПНб-05а, после установки на привод.

Выпускаемые модификации

Модификация выключателя ВПЭ-3бм, является аналогом другого выключателя ВПЭ-3м, выполнена в полностью металлическом (алюминий + сталь) корпусе, установочная нога и крепежный фланец - сталь, а корпус электронной части - ударопрочный полистирол.

Дополнительно к стандартному исполнению приборов выпускаются модификации с интерфейсом "токовая петля" 4-20mA или 0-5mA:

ВПЭ-3бм/0-5mA;
ВПЭ-3бм/4-20mA.

Функциональные возможности

Точность и надежность ВПЭ-3бм, за счет практически полного отсутствия подвижных механических деталей.
Простота настройки конечных положений без вскрытия прибора, с помощью дистанционного пульта.
Возможность аварийного отключения при заклинивании арматуры в промежуточном положении.
Возможность отслеживания не только конечных, но и двух промежуточных положений.
В качестве выходных сигналов используется полная перекидная группа.

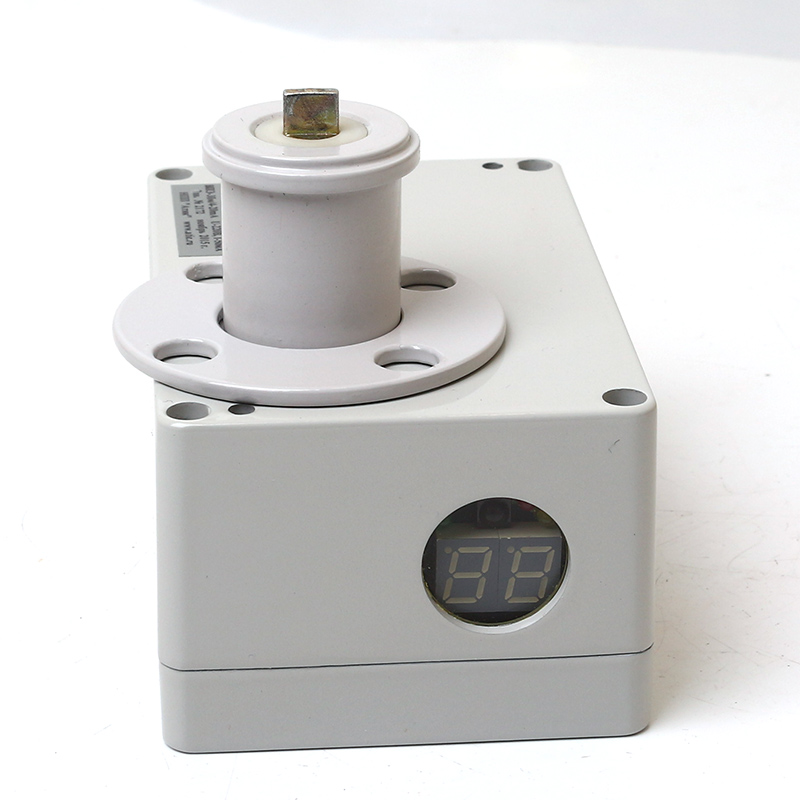

Цифровая индикация степени открытия арматуры.
Световая индикация направления вращения вала привода, конечных положений "Открыто" и "Закрыто", заклинивания арматуры.
Защита от несанкционированного изменения настроек.
Автоматический учет числа наработанных арматурой рабочих циклов.

Технические характеристики
Номинальное напряжение питания		~220 В +10%/-15%
Коммутационная способность, не менее		3 А
Точность отслеживания положения арматуры, не хуже		45° поворота входного вала ВПЭ
Стабильность отслеживания конечных положений, не хуже		5°
Диапазон настройки путевого - датчика		1-512 оборотов входного вала ВПЭ
Настройка направления вращения арматуры		правая или левая
Внешнее напряжение подаваемое на выход 4-20mA(0-5mA)		9-24 В
Материал корпуса		литой корпус из алюминиевого сплава, окрашенный порошковым эпоксидным красителем
Габаритные размеры		80x100x150 мм
Масса		0, 95 кг

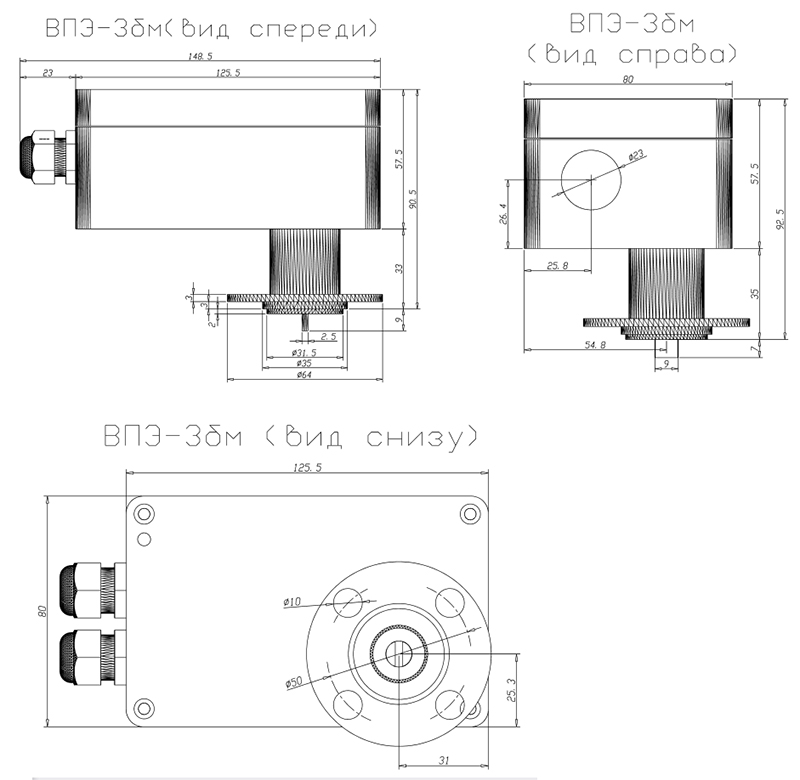

"Габаритные и установочные размеры концевого выключателя ВПЭ-3бм"

Габаритные и установочные размеры концевого выключателя ВПЭ-3бм
