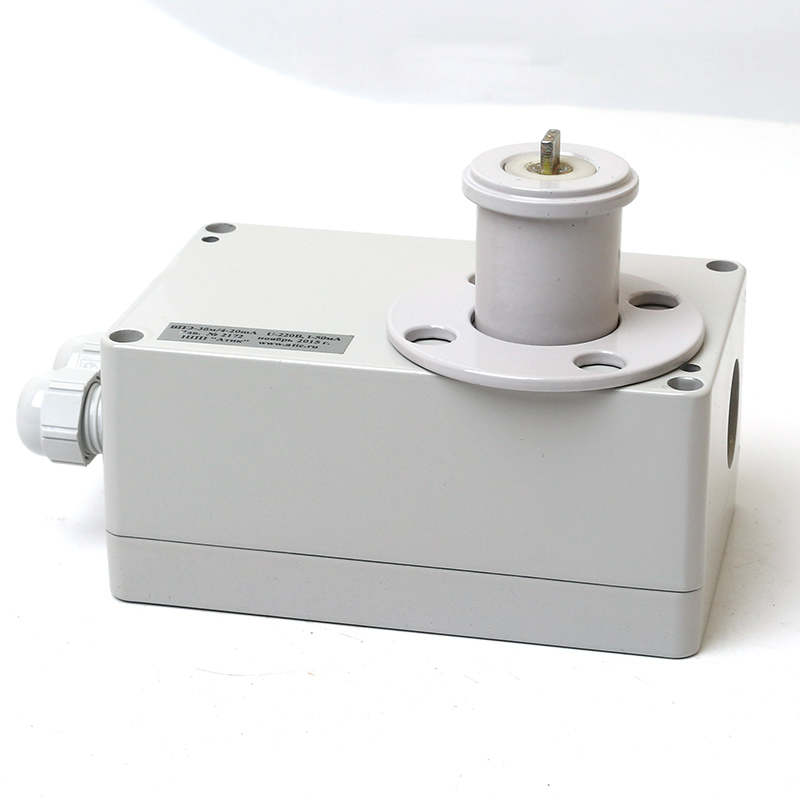

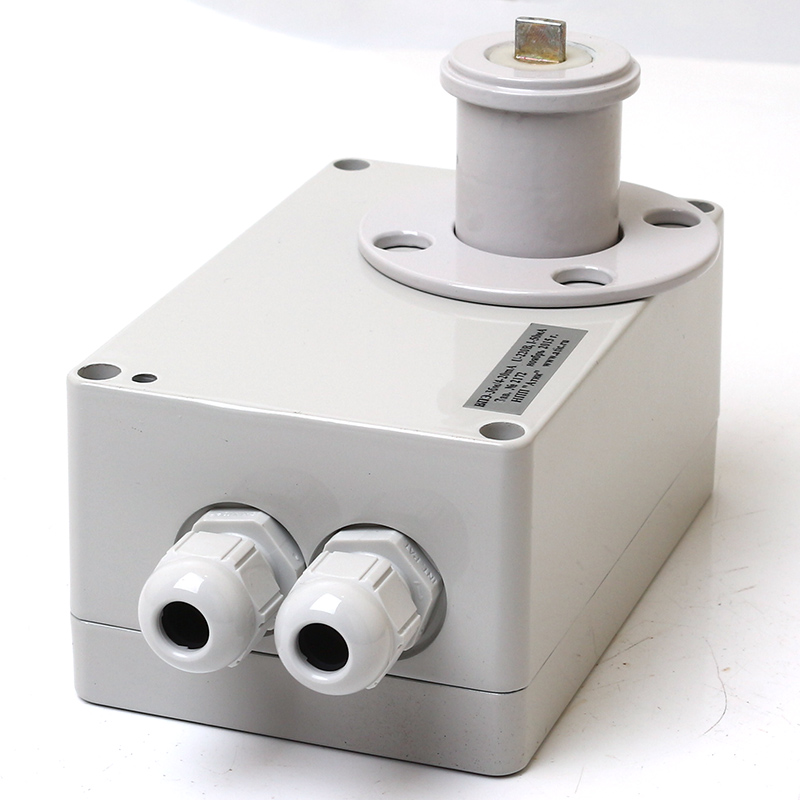

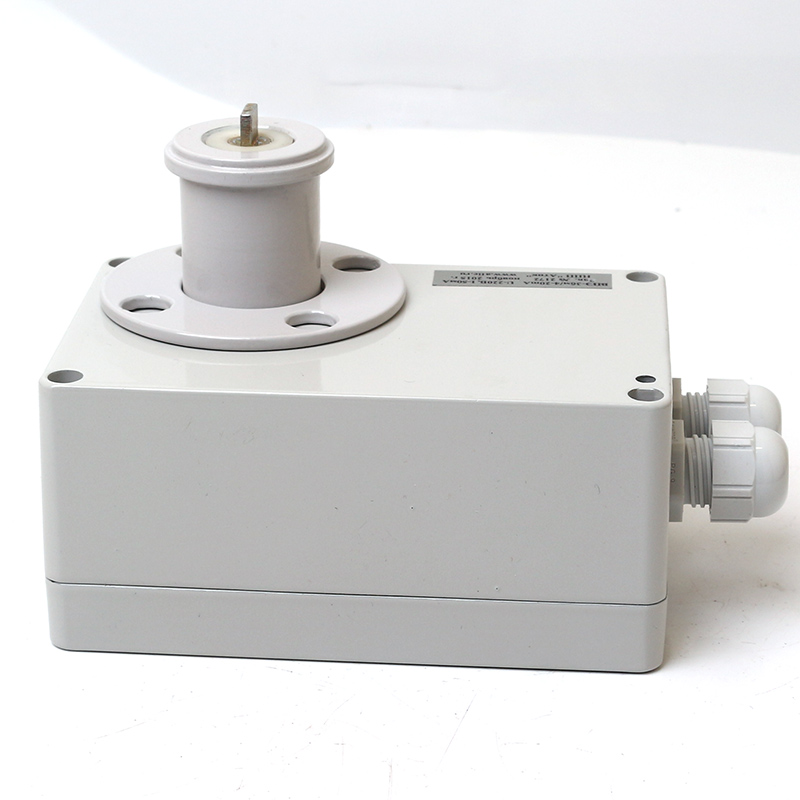

Выключатель путевой электронный ВПЭ-3м

Выключатель путевой электронный ВПЭ-3м предназначен для замены старых механических путевых выключателей ВП-4М, используемых в электроприводах для трубопроводной запорной арматуры и имеющих срок эксплуатации и надежность намного ниже, чем у самого электропривода. Имеет аналогичные габаритные и присоединительные размеры.

Для первичной настройки выключателя применяется пульт настройки ПНб-05а, после установки на привод.

Модификации

Модификация ВПЭ-3бм/4-20мА практически идентична в исполнении, единственное отличие – это конструкционное исполнение. Выключатель ВПЭ-3м имеет полностью металлический корпус, сделанный из алюминия и стали. Второй вариант узла имеет комбинированное исполнение, для которого использованы сталь и полистирол. Из металла выполнен крепежный фланец и установочная нога, а из пластика – защитный корпус электронной части. В дополнение к этим двум модификациям имеется еще и третий вариант устройства типа "токовая петля" с интерфейсами 0-5 мА и 4-20 мА.

Преимущества выключателей:

• исключительная точность и надежность, за счет практически полного отсутствия подвижных механических деталей;
• цифровое измерение угла поворота посредством бесконтактных герконовых датчиков;
• исключительная простота и точность настройки конечных положений без вскрытия прибора, с помощью дистанционного пульта настройки на ИК лучах (поставляется в комплекте на каждые 10шт выключателей);
• последующая повторяемость отслеживания установленных конечных положений не хуже 10° поворота выходного вала привода в диапазоне температур -40...+60°C;
• возможность аварийного отключения двигателя при заклинивании арматуры в промежуточном положении;
• возможность удаленной индикации текущей степени открытия арматуры посредством встроенного интерфейса "токовая петля" 4-20мА или 0-5мА (опция);
• возможность отслеживания не только конечных, но и 2-х промежуточных положений (опция);
• в качестве выходных сигналов используются не просто, НО/НЗ контакты, а полная перекидная группа;
• энергонезависимое отслеживание перемещений вала привода (например, от ручного дублера) при отсутствии сетевого питания в течение 10лет суммарно;

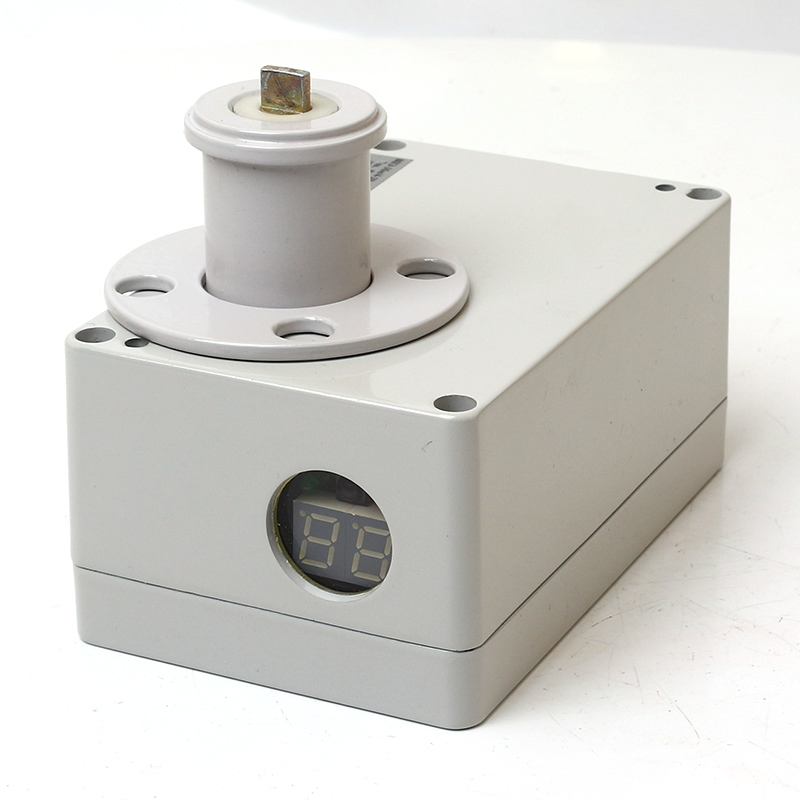

• цифровая индикация степени открытия арматуры (в процентах), световая индикация факта и направления вращения вала привода, конечных положений "Открыто" и "Закрыто" и факта заклинивания арматуры;
• защита от несанкционированного изменения настроек;
• автоматический учет числа наработанных приводом (арматурой) рабочих циклов;
• прозрачная работа как с арматурой правого, так и левого вращения.
• рабочий диапазон оборотов (по количеству оборотов арматуры) - 1-512., более чем в 2 раза превышающий максимальный диапазон ВП-4м, и , за счет отсутствия потери точности отслеживания на короткоходовой арматуре,перекрывающий одним прибором все существующие модификации ВП-4М-I, II, III (6,44,240 об);
• дополнительные выходные контакты для подключения к САУ;
• нагрузочная способность выходных контактов от 1mA/12V-DC до 5А/220V-AC;
• автоматическое отключение двигателя при заклинивании арматуры.
