Выключатель ВП19 М 21Б 412-00У3

Цена по запросу
В наличии
Артикул товара: 2523
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 06.06.2022 * 1050 ₽**

СДЭК 07.06.2022* 920 ₽**

DPD 05.06.2022* 400 ₽**

Самовывоз 06.06.2022* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Выключатели путевые
Производитель ХЭАЗ
Дополнительные характеристики
Напряжение питания440-660 В
Степень защитыIP00
Конструктивное исполнениеПутевые
Тип креплениябазовое, фронтальное

Выключатель ВП19 М 21Б 412-00У3 предназначен для коммутации электрических цепей управления переменного тока напряжением до 660V частоты 50-60Hz и постоянного тока напряжением до 440V под воздействием управляющих упоров в определенных точках пути контролируемого объекта.

Структура условного обозначения

Путевые выключатели маркируются так - ВП19 М 21Б 412-00У3, где:

  • (ВП) - Выключатель путевой;
  • (19) - 19 серии;
  • (М) - индекс модернизации М;
  • (21) - номинальный ток 10А;
  • (Б) - коммутационная износостойкость Б - 1000000 циклов;
  • (4) - 4-х полюсной;
  • (1) - исполнение привода в виде толкателя;
  • (2) - фронтальное крепление;
  • (00) - Степень защиты IP00 по ГОСТ 14254-96;
  • (У3) - Климатическое исполнение У3 по ГОСТ 15150-69

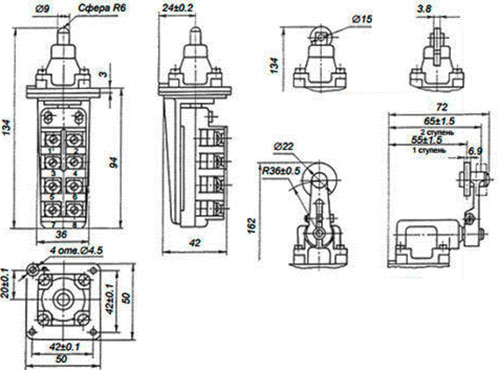

Рис.1. Габаритный чертеж выключателя ВП19 М 21Б 412-00У3
Рис.1. Габаритный чертеж выключателя ВП19 М 21Б 412-00У3

Технические характеристики
Тип привода толкатель
Размыкающих контактов 15,16,17
Габаритные размеры 134х50х48 мм
Номинальный рабочий ток 10А
Максимальное рабочее напряжение на переменном токе частотой 50Гц 660В
Максимальное рабочее напряжение на постоянном токе 440В
Допустимая частота включений 600 циклов в час
Температура окружающей среды - 20 до +20°С
Относительная влажность воздуха 80%
Высота над уровнем моря 4300м

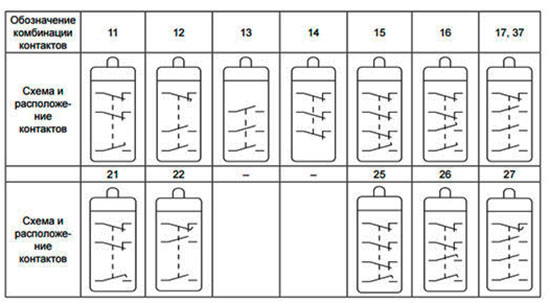

Рис.2. Схема расположения контактов ВП19 М 21Б 412 -00У3
Рис.2. Схема расположения контактов ВП19 М 21Б 412 -00У3
