Устройство отмучивания 01317

Устройство отмучивания 01317 способен производить отмучивание глинистых примесей песка и формовочных смесей, которое осуществляется в полуавтоматическом режиме.

В основу принципа работы устройства заложено использование технологии, предусматривающей извлечение глинистых примесей из сыпучей песчаной массы. При этом используется взмучивание суспензии исследуемой навески формовочной смеси или определенного вида песка при помощи водной струи под напором с целью выявления массовой доли глинистых примесей.

Конструкционные особенности

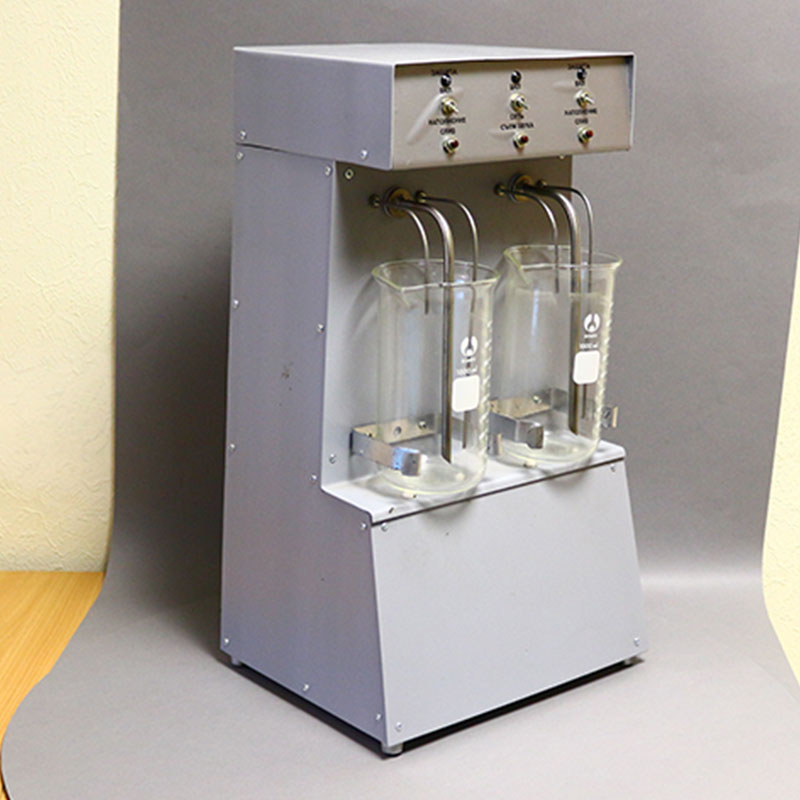

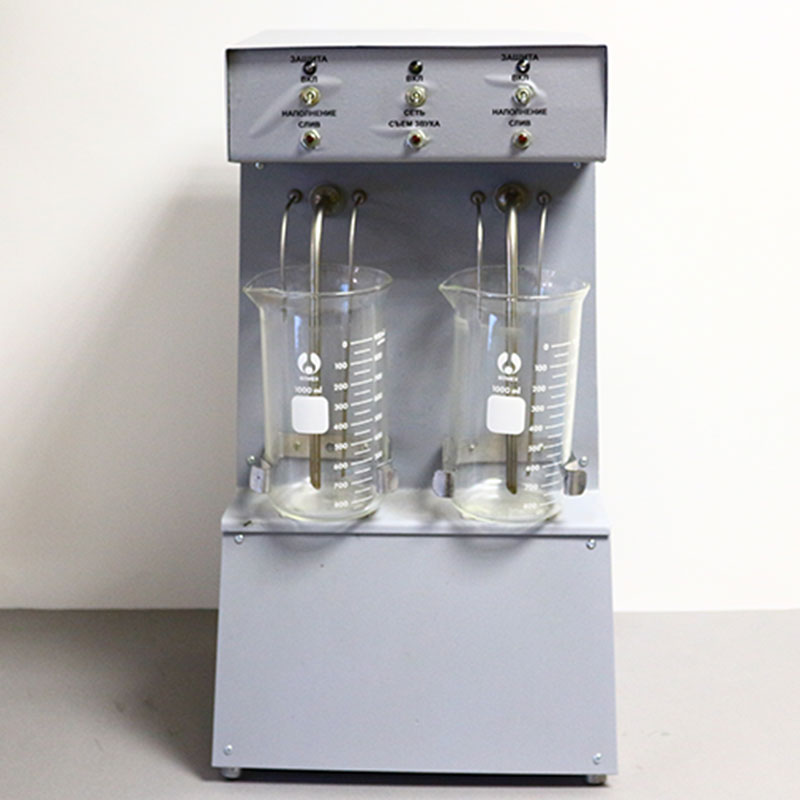

Конструкция прибора аппарата 01317 помещена в цельный закрытый корпус из листовой стали, что обеспечивает защиту внутренних элементов от воздействия внешней среды. На лицевой части прибора располагаются 2 колбы, в которых проводятся замеры, здесь же обустроены кнопки для подачи потока воды. В средине корпуса установлена панель с трансформатором и держателем предохранителя, который выводится на заднюю стенку. Вся верхняя часть в области верхней панели оснащена кнопками для управления технологией работ.

Устройство состоит из основных комплектующих:

• Каркаса, который является защитной оболочкой всей конструкции,
• Фильтра для очистки воды;
• Гидравлического блока для подвода воды от сети водопровода через штуцер;
• Электронного блока;
• Датчиков уровня.

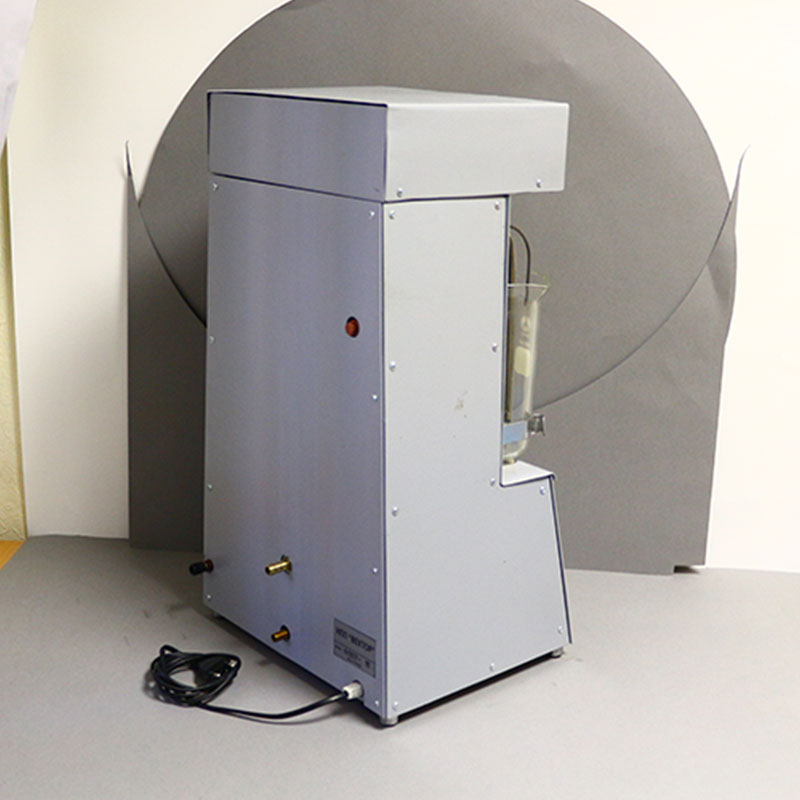

В нижней части устройства установлена клемма заземления и подключен шнур питания.

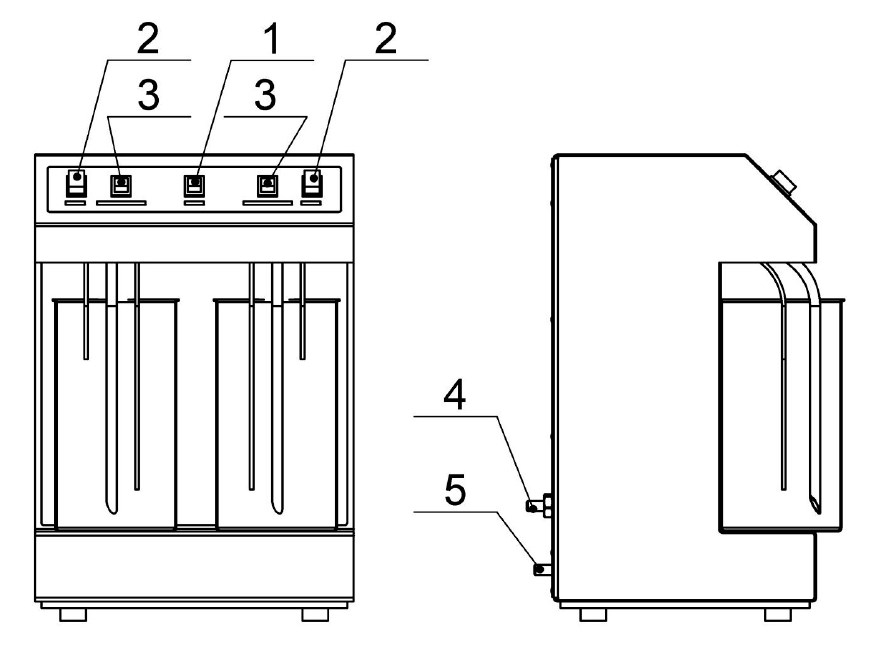

Рис.1 Схема конструкции устройства отмучивания 01317

1. тумблер “СЕТЬ” со световой сигнализацией
2. тумблеры “НАПОЛНЕНИЕ”
3. кнопки “СЛИВ”
4. штуцер подвода воды
5. штуцер слива

Применяется

Аппарат для автоматического отмучивания 01317 используется для современного оснащения промышленных и строительных лабораторий, включая экспресс лаборатории. Аппарат 01317 предназначен для замеров и исследований в цеховых и центральных заводских лабораториях формовочных материалов.

Особенности

В соответствии с видом климатического исполнения прибор соответствует исполнению УХЛ. Перед включением требуется проверить наличие заземления корпуса. При этом каждое устройство заземляется отдельным проводом. Запрещается проведение технического обслуживания и ремонтных работ гидравлической линии без полного отключения от водопроводной сети.

Данное устройство может обеспечивать проведение множества отстаиваний. При этом регламентированный режим работы предусматривает промежуток времени между первым и вторым отстаиванием, которое проводится через 10 минут. Все последующие измерения можно осуществлять через период в 5 минут.

Комплект поставки

• устройство 01317,
• 2 стакана для измерений с градуированной шкалой,
• паспорт,
• руководство по эксплуатации.
