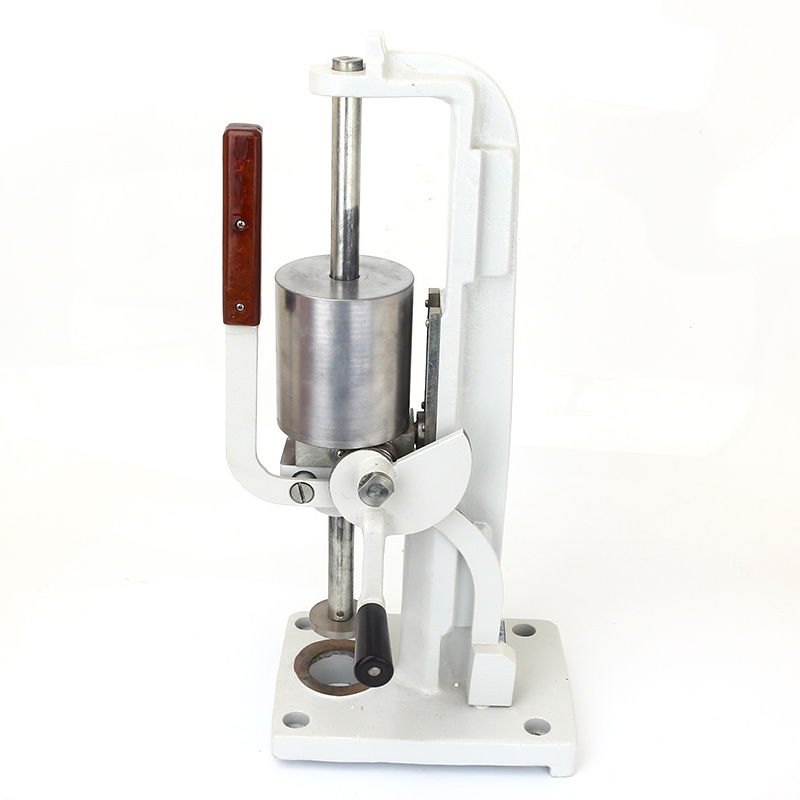

Копер лабораторный 5033А

Копер лабораторный 5033А предназначен для изготовления стандартных образцов формовочных и стержневых смесей согласно ГОСТ 23409.6-78 при определении физико-технологических свойств формовочных материалов и смесей.

Область применения

Копер предназначен для использования в цеховых, центральных заводских лабораториях формовочных материалов и в исследовательских лабораториях предприятий и организаций.

Конструкция и принцип работы

Принцип действия копра 5033А заключается в уплотнении навески смеси тремя ударами груза заданной массы (6,35±0,015) кг, сбрасываемого с высоты (50±0,25) мм.

Сначала шток, на котором закреплены сухарь и боек, перемещается в направляющих отверстиях станины. На сухаре смонтирован кулачок, который используется для подъема и сброса груза. Груз может свободно перемещаться по штоку. На станине закреплен рычаг. С помощью которого поднимаются и опускаются все подвижные части копра. Нижняя часть имеет отверстие, в которое устанавливается гильза с поддоном или стержневой ящик с навеской смеси. Станина копра крепится на камертонном основании, благодаря которому происходит гашение вибраций, возникающих при работе копра. В верхней части станины копра находятся риски, которые позволяют определить высоту уплотненного образца. Шток выполнен с полостью, заполненной дробью, для регулировки массы подвижных частей копра.

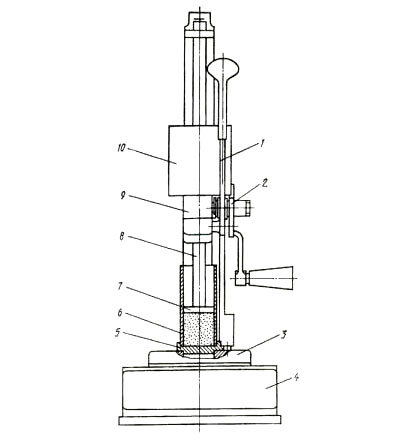

Конструкция копра типа 5033А

1. Рычаг.
2. Кулачок.
3. Станина.
4. Камертонное основание.
5. Поддон.
6. Гильза.
7. Боек.
8. Шток.
9. Сухарь.
10. Груз.

Комплект поставки

1. Копер лабораторный типа 5033А - 1 шт.
2. Основание копра камертонное и выталкиватель - по 1 шт. (входят в состав копра).
3. Руководство по эксплуатации - 1 экз.
