Аппарат для определения формуемости и осыпаемости 04812

Аппарат для определения формуемости и осыпаемости 04812 предназначен для определения формуемости формовочных смесей методом, основанным на определении способности смеси просеи­ваться через сито с отверстиями определенной величины и осыпаемости формовочных и стержневых смесей методом, основанным на определении величины потери массы смеси сырого, высушенного или отвержденного стандартного образца при трении его о стенки сетчатого барабана.

Условия эксплуатации

Аппарат 04812 рекомендуется эксплуатировать в лабораторном помещении, отвечающем следующим требованиям:

• температура окружающей среды от +10 до + 35°С;
• относительная влажность воздуха не более 80%.

Конструкция и принцип работы

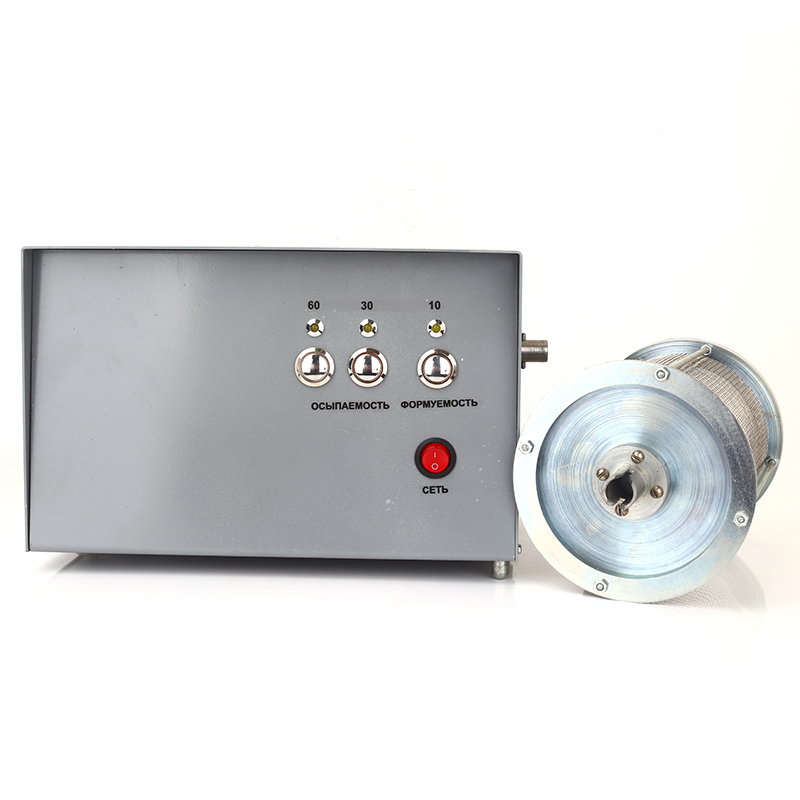

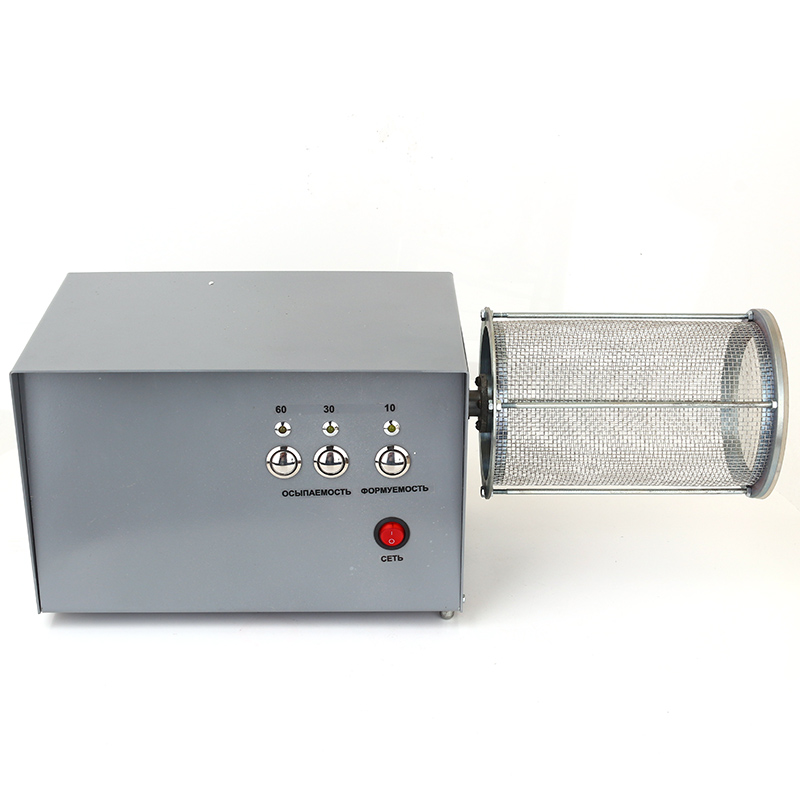

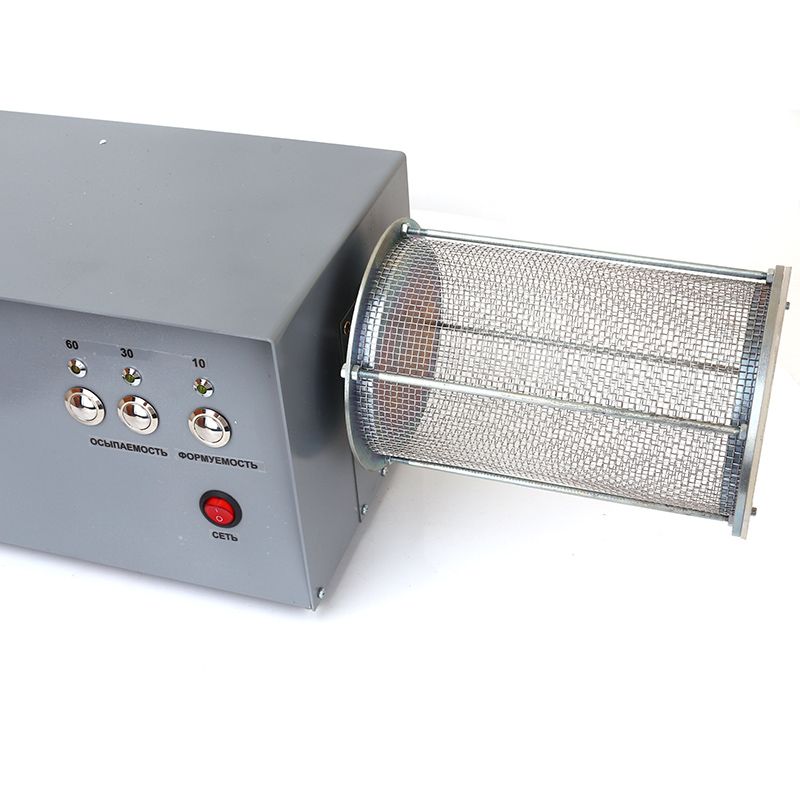

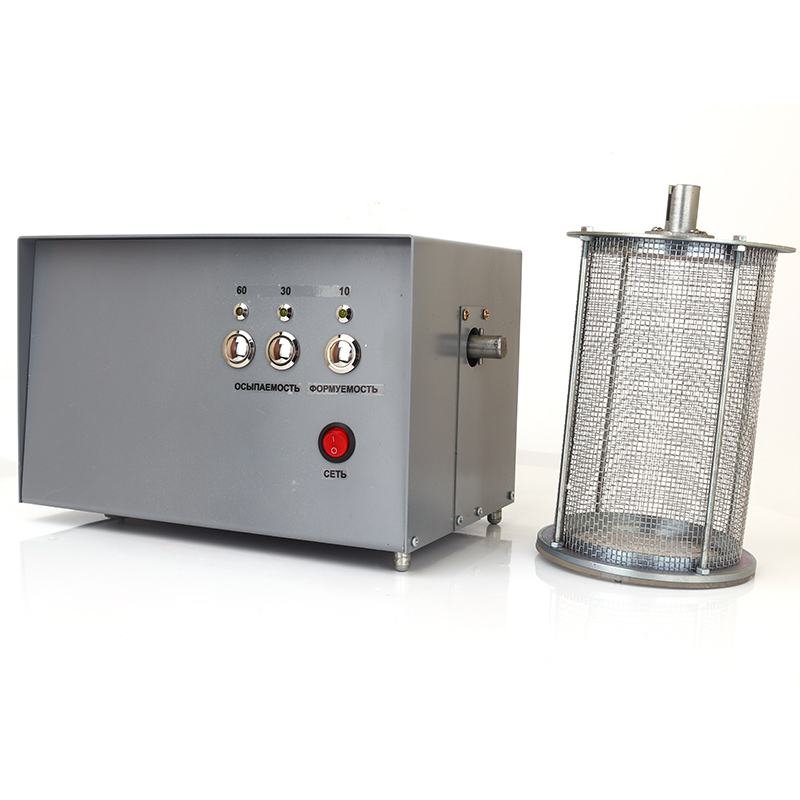

Аппарат формуемости и осыпаемости 04812 включает в свою конструкцию основание, к которому крепится кронштейн для фиксации электрического привода. Этот электропривод приводит в действие сетчатый барабан, также закрепленный на основании прибора. Для управления работой барабана используется три временных реле, позволяющие задавать временную уставку для каждого из режимов испытаний. Для оценки формируемости можно устанавливать интервал до 10 сек, для осыпаемости сырых образцов – 30 сек, а для сухих – 60 сек.

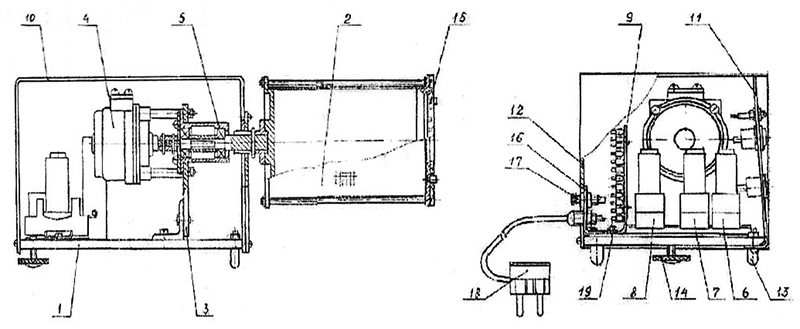

Конструкция аппарата для определения формуемости и осыпаемости

• 1 – основание;
• 2 – сетчатый барабан;
• 3 – кронштейн;
• 4 – электродвигатель;
• 5 – подшипниковый узел;
• 6, 7, 8 - реле времени;
• 9 – клеммник;
• 10 – кожух;
• 11 – стенка передняя;
• 12 – стенка задняя;
• 13 – опора нерегулируемая;
• 14 – опора регулируемая;
• 15 – крышка;
• 16 – кронштейн;
• 17 – держатель предохранителя;
• 18 – вила трехполосная;
• 19 – винт заземления.

Для проведения испытаний навеску исследуемого материала помещают внутрь сетчатого барабана. Под барабан устанавливают какой-либо поддон, который будет улавливать просеиваемое вещество. После этого на соответствующем реле выбирается временная уставка и запускается вращение барабана посредством включения электропривода в питающую сеть. После завершения установленного времени вращения барабана проводят контроль количества просеянного вещества и по соответствующей методике определяют показатели формируемости или осыпаемости.

Комплект поставки

1. Аппарат для определения формуемости 04812 - 1 шт.
2. Руководство по эксплуатации - 1 экз.
