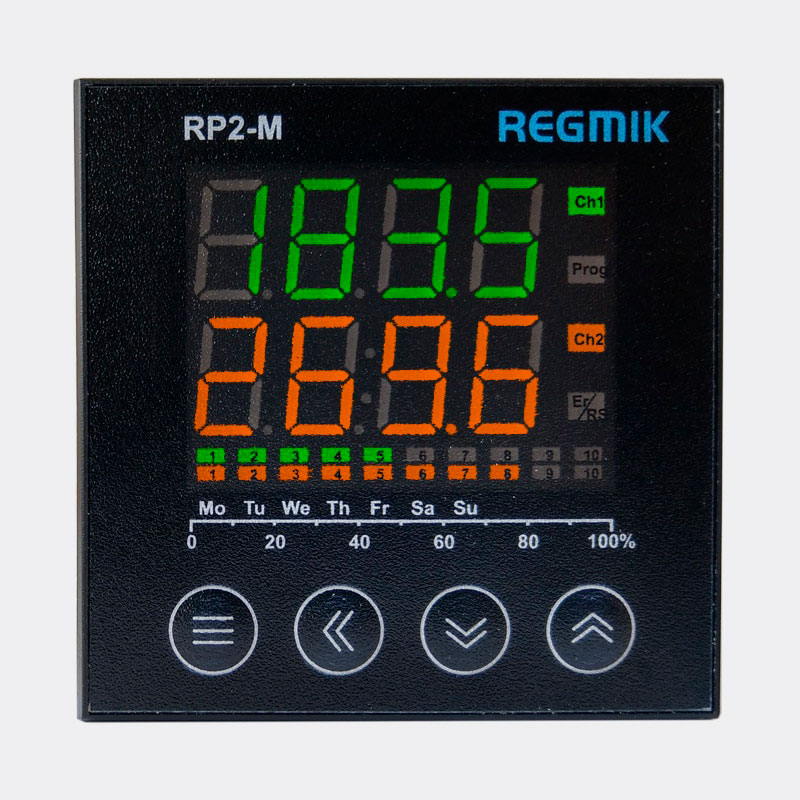

Универсальный двухканальный прибор РП2-М

Прибор РП2-М предназначен для контроля технологических процессов, в которых требуется автоматический отсчет временных интервалов (реле времени, универсальный таймер), подсчет количества поступивших импульсов, погодозависимое регулирование, управление дискретными и аналоговыми задвижками, работа по заданной программе с выдержкой по времени.

Режимы работы РП2-М

• Измеритель;
• Измеритель с аварийной сигнализацией;
• Двухпозиционный регулятор;
• Двухпозиционный регулятор с таймером;
• Трехпозиционный регулятор;
• Трехпозиционный регулятор с таймером;
• Дискретный ПИД-регулятор;
• Дискретный ПИД регулятор  с таймером;
• Аналоговый ПИД регулятор;
• Аналоговый ПИД регулятор  с таймером;
• работает как ПИД регулятор для управления задвижкой;
• ПИД регулятор для управления задвижкой с таймером;
• также ПИД регулятор в системе нагреватель/холодильник;
• Погодозависимый регулятор;
• Преобразователь входной величины в аналоговый сигнал;
• Ручной задатчик аналогового сигнала;
• Прямой и обратный счет импульсов;
• Работа с энкодером;
• Расходомер;
• Частотомер;
• Тахометр;
• Дозатор;
• Счетчик наработки оборудования;
• Универсальный таймер;
• Реле времени;
• Блок расширения входов/выходов.

Технические характеристики

• Питание:
  • 110 – 240 VAC, 50/60 Hz;
  • 12 – 24 VDC.
• Внутренний блок питания: 24 VDC, нагрузочная способность 60 мА.
• Интерфейсы:
  • RS485 (протокол ModBus RTU);
  • изолированный RS485 (протокол ModBus RTU)
• Дискретные выходы (2 выхода)
  • электромеханическое реле (5А, 220 VAC);
  • транзисторная оптопара (100 мА, 60 VDC);
  • симисторная оптопара (100 мА, 220 VAC).
• Дискретные входы (2 входа)
  • ПУСК/СТОП/ПАУЗА таймера/блокировка выходных устройств.
• Универсальные входы (2 входа)
  • термопреобразователи сопротивления;
  • преобразователи термоэлектрические;
  • датчики с унифицированным выходным сигналом тока (0…5 мА, 0…20 мА, 4…20 мА);
  • датчики с унифицированным выходным сигналом напряжения (0…1 В, 0…5 В, 0…10 В).
• Выход аварийной сигнализации
  • транзисторный ключ (100 мА, при 60 VDC).
• Аналоговые выходы (2 выхода) 0…5 мА, 0…20 мА, 4…20 мА (тип выходного сигнала настраивается пользователем).
• Частота работы счетчика импульсов до 20 кГц;

Особенности

• Алгоритм адаптивной самонастройки ПИД регулятора с улучшенными характеристиками точности настройки коэффициентов и быстрым выходом на уставку;
• Погрешность измерения составляет 0,25% от диапазона измерения входной величины без учета погрешности входного датчика;
• Защита параметров от несанкционированного доступа;
• Два независимых канала регулирования с выдержкой по времени;
• Работа таймера с наклоном и без наклона в одном цикле;
• Программирование 10 программ работы таймера и выбор без пароля одного из заранее настроенных режимов работы таймера;
• Настройка работы выхода аварийной сигнализации по шагам (ON/OFF) в цикле;
• Защита параметров от несанкционированного доступа;
• Сохранение в энергонезависимой памяти прибора текущих режимов работы при отключении питания;
• Возможность настройки и одновременной работы до 70 программ работы универсального таймера;
• Работа универсального таймера по приоритетам (месяц, неделя, день недели, день, час, минута, секунда);
• Работа универсального таймера по восходу/закату солнца;
• Возможность задания до 20 праздников и выходных, в которые универсальный таймер не выполняет настроенные программы работы;
• Настройка до 20 шагов для реле времени;
• Управление выходами по интерфейсу RS485;
• Функция логгера (запись данных на microSD карту объемом до 32Гб);
• Удобная навигация по меню;
• Информативный многофункциональный индикатор;
• Практичный корпус.

Универсальный регулятор РП2-М заменяет ряд приборов:

• Измерители: И1, И2, И2-01;
• Двухпозиционные измерители-регуляторы: РД1, РД2;
• ПИД-регуляторы: дискретный и аналоговый РП1, РП2;
• ПИД-регуляторы для управления задвижками: РП1-З, РП2-З;
• Погодозависимый регулятор;
• Регуляторы с выдержкой по времени: РД1-Т, РД2-Т, РП1-Т.
• Универсальные таймеры: УТ-1, УТ-2;
• Реле времени: РВ1, РВ2;
• Счетчики импульсов: СИ1, СИ2, СИ1м.
• Возможно исполнение прибора в DIN-реечном корпусе РП2-М.
