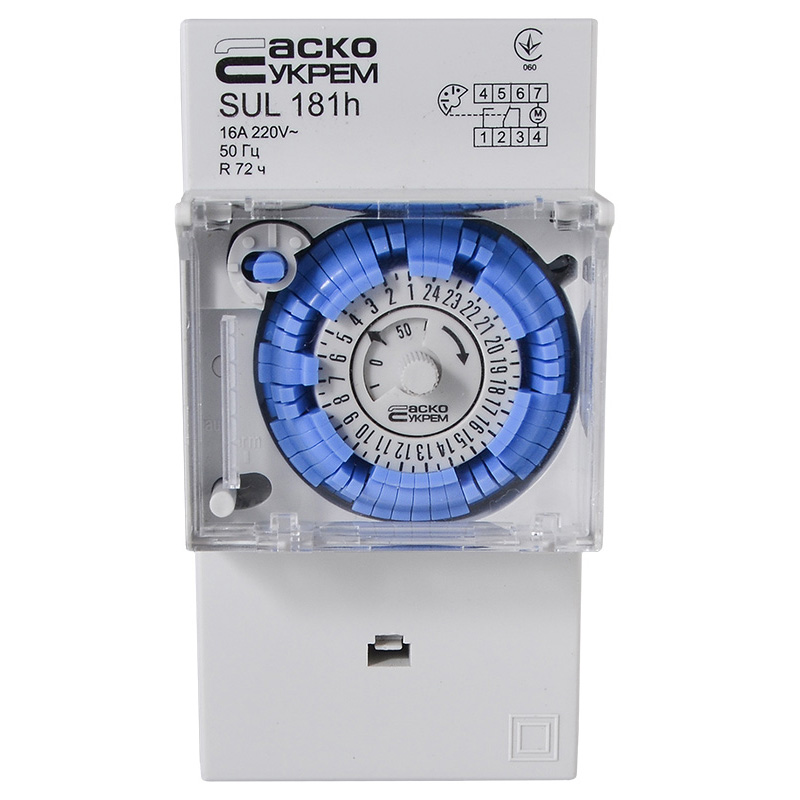

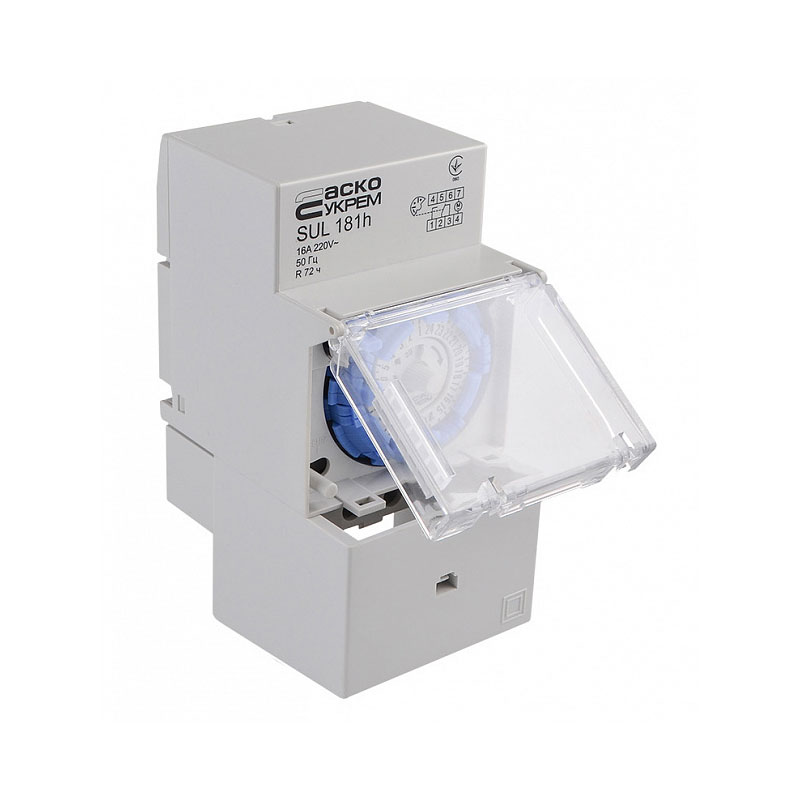

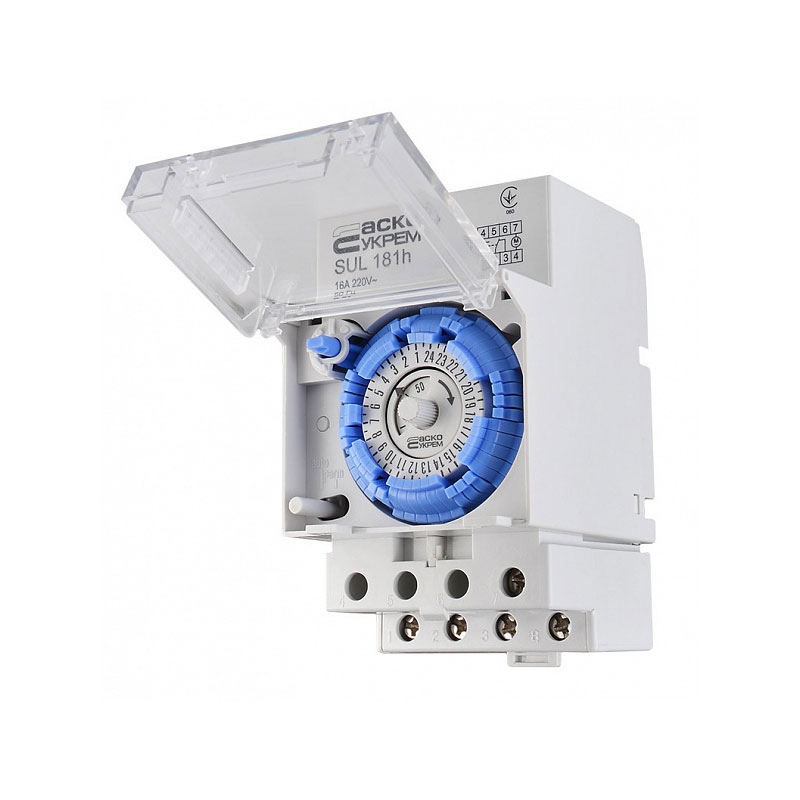

Таймер суточный электромеханический SUL-181h

Таймер суточный SUL-181h предназначен для управления технологическими процессами, как в бытовых, так и в промышленных электроустановках.

Устройство и работа

Таймер SUL 181h содержит электронную схему управления, частота импульсов которой синхронизирована кварцевым резонатором. Генератор импульсов, собранный на основе кварцевого резонатора, управляет работой миниатюрного шагового искателя, передающего механическое усилие посредством зубчатой передачи системе установочных лимбов, расположенных под прозрачным щитком.

Таймер снабжен 2-мя установочными лимбами:

1. внутренний нимб, состоящий из 12 секторов с временными интервалами по 5 минут, соответствующий в целом одному часу и осуществляющий за это время один оборот;
2. внешний нимб, состоящий из 48 секторов с интервалом по 30 минут, соответствующий одним суткам и делающий за это время один полный оборот.

Внешний лимб дополнен снабжен 48 поворотными секторами, с помощью которых осуществляется набор суточной программы управления технологическим процессом.

Работа таймера SUL-181h основана на передаче воздействия на группу переключающихся контактов посредством секторов. Установка временных интервалов программы осуществляется переключением необходимого количества секторов к внешнему лимбу. Текущее время устанавливают вращением по часовой стрелке специальной рифленой ручки, расположенной в центре внутреннего лимба.

Установленный в качестве сетевого фильтра аккумулятор, заряжавшийся более 20 часов от сети, сохраняет функциональную пригодность таймера в течении 3-х суток.

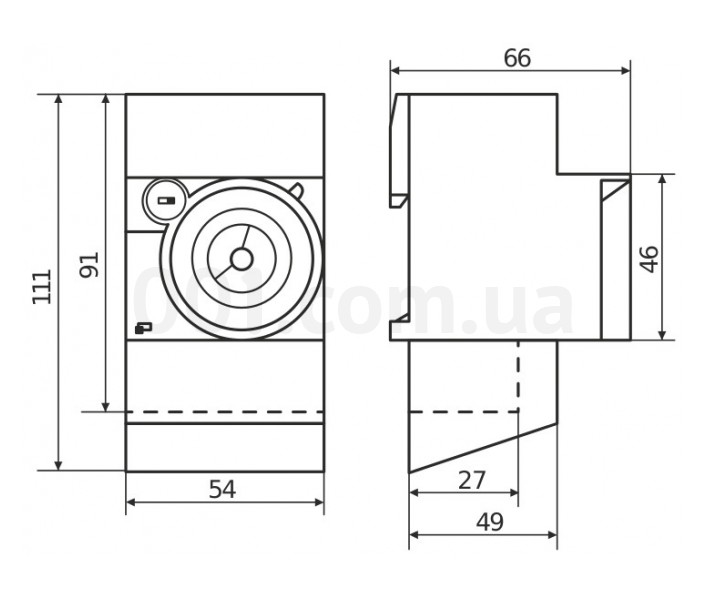

Рис.1 Схема габаритных размеров SUL-181h

Рис.2 Схема конструкции SUL-181h

1. корпус таймера
2. индикаторы работы часового механизма
3. индикатор состояния контактов переключателя
4. выключатель привода переключателя
5. ручка установки (коррекции) текущего времени
6. указатель времени
7. внутренний лимб
8. внешний лимб
9. сектор установки программы
