Система многокоординатного измерения СМИ-30П

Цена по запросу
В наличии
Артикул товара: 492
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 11.08.2021 * 1050 ₽**

СДЭК 12.08.2021* 920 ₽**

DPD 10.08.2021* 400 ₽**

Самовывоз 11.08.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Измерители диаметра
Производитель Элеконт
Дополнительные характеристики
Напряжение питания220 В
Диапазон измерений0,3-36 мм
Степень защитыIP20, IP40
Потребляемая мощность5 ВА, 50 ВА
Конструктивное исполнениеБесконтактные, Цифровые, Лазерные
Область примененияПредприятия кабельной промышленности, Для кабеля
Другие особенностиRS485

Система многокоординатного измерения СМИ-30П предназначена для бесконтактного измерения диаметра и эллиптичности круглых и секторных жил, кабелей связи.

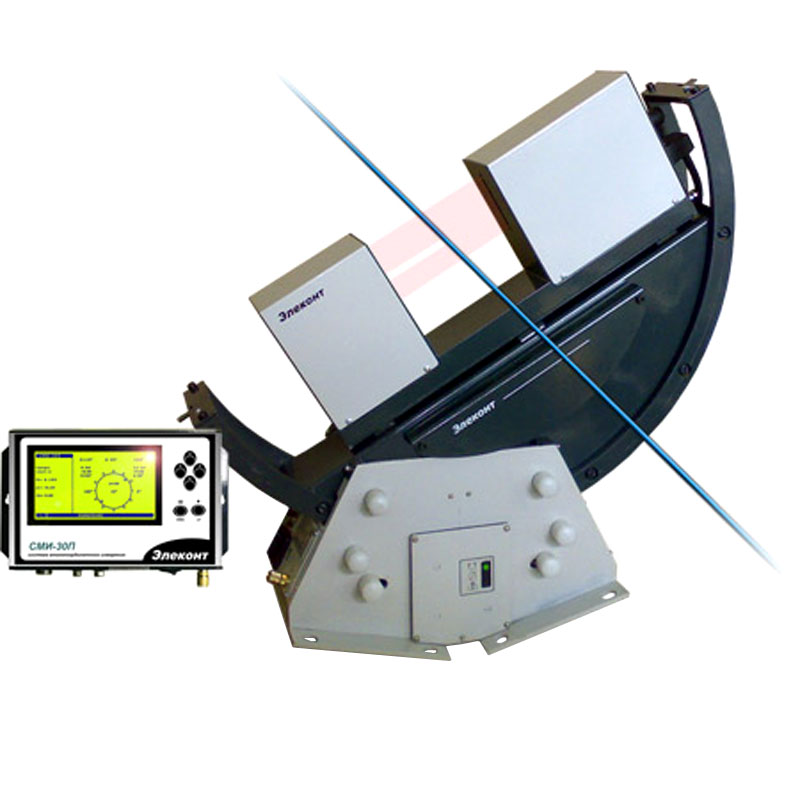

Многокоординатный измеритель конструктивно состоит из однокоординатной измерительной головки установленной на поворотном устройстве. После измерения первой координаты поворотное устройство поворачивает измеритель на заданный угол и производится измерение по следующей координате и так далее.

Число точек и их координаты (угол поворота головки относительно кабеля) задаются в меню настроек прибора.

Эллиптичность рассчитывается автоматически на основании измеренных диаметров по разным координатам.

  • Диапазон измеряемых диаметров 0,3...36 мм
  • Погрешность измерения ± 3,5...10 мкм

Комплект поставки

  • поворотная стойка с установленной измерительной головкой,
  • выносной графический терминал
  • паспорт

Функциональные возможности

  • многокоординатное бесконтактное измерение диаметра и эллиптичности кабеля (жилы) непосредственно при его производстве
  • непрерывная индикация текущего диаметра при любом положении измерительной головки + фиксация (запоминание) диаметра в пяти предустановленных координатах (точках)
  • расчет эллиптичности измеряемого изделия по двум предустановленным точкам
  • сигнализация о выходе диаметра за пределы допуска
  • Коммуникационныйе интерфейсы (опционально) RS485 Modbus, Profibus
  • Работа в составе комплекса системы мониторинга и контроля
Технические характеристики

Параметры

Значения

Диапазон измеряемого диаметра кабеля

0,3…36 мм

Число измерений в секунду, не менее

200

Скорость лазерного луча при сканировании

166 м/сек

Погрешность измерения, не более

± 3,5 мкм - для минимального диаметра
± 10 мкм - для максимального диаметра

Число координат (точек) измерения

от 1 до 5

Максимальный угол разворота поворотной стойки

120 град

Максимальная скорость поворотной стойки

25 град/мин

Индикация и сигнализация



Индикация

Графический ЖК дисплей на выносном терминале

Макс. длина кабеля для выносного терминала

100 м

Интерфейс



Цифровой интерфейс

Предназначен для передачи данных в систему мониторинга РТП

Релейные выходы

Два релейных выхода  220 В 1 А
(сигнализируют о выходе диаметра за верхний и нижний допуск)

Коммуникационные интерфейсы
(опционально)

Протокол RS485 Modbus, Profibus

Питание



Напряжение питания

220 В ± 10 %

Частота

50 Гц ± 5 %

Потребляемая мощность

50 ВА (поворотная стойка и измерительная головка)
5 ВА (выносной терминал)

Конструктивные параметры



Степень защиты

IP20 (поворотная стойка и измерительная головка)
IP40 (выносной терминал)

Рабочая температура

0…+50 град С

Габаритные размеры (длина х ширина х высота)

455х165х500 мм (поворотная стойка и измерительная головка)

Вес

15 кг (поворотная стойка)
1,7 кг (выносной терминал)

Дополнительные опции



Интерфейс Modbus RS485

Опциональная плата устанавливается в измерительную головку

Интерфейс Profibus

Внешний модуль конвертора Profibus.
Адресное пространство соответствует измерителям Sicora, что позволяет выполнить быструю замену.

Набор калибров

Комплект из трех калибров разного диаметра предназначен для проверки точности измерения
