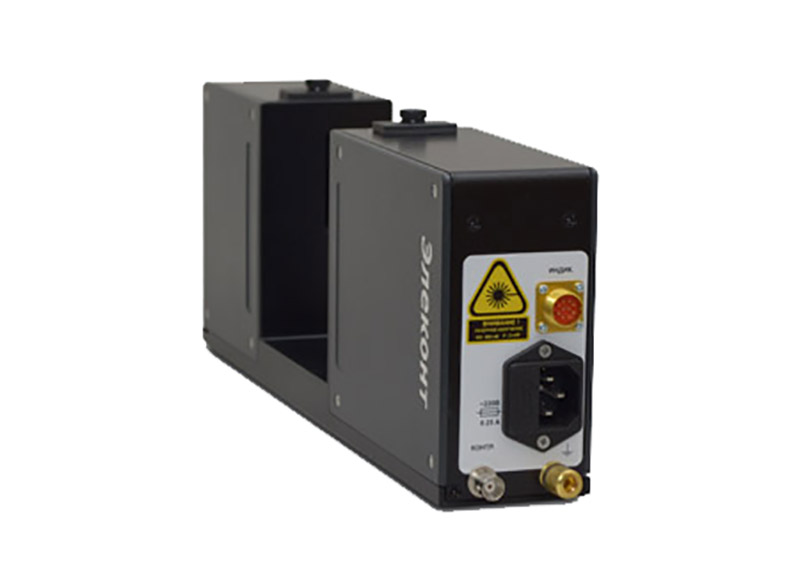

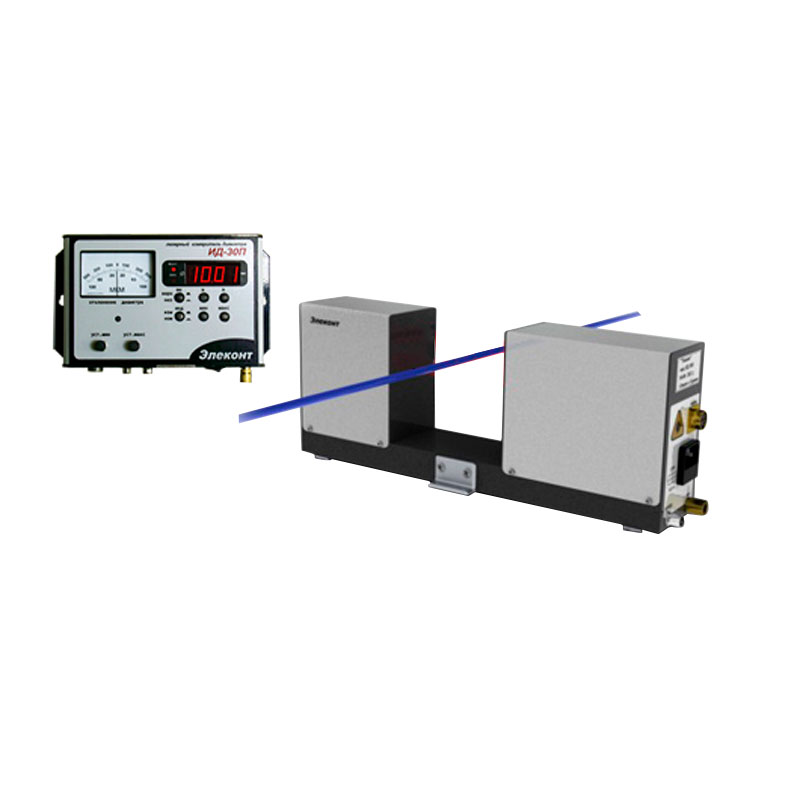

Однокоординатный измеритель диаметра ИД-30П

Цена по запросу
В наличии
Артикул товара: 474
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 05.07.2021 * 1050 ₽**

СДЭК 06.07.2021* 920 ₽**

DPD 04.07.2021* 400 ₽**

Самовывоз 05.07.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Измерители диаметра
Производитель Элеконт
Дополнительные характеристики
Напряжение питания220 В
Диапазон измерений0,15-32 мм
Степень защитыIP20, IP40
Потребляемая мощность5 ВА
Конструктивное исполнениеБесконтактные, Цифровые, Лазерные
Область примененияПовреждения на кабельных линиях, Предприятия кабельной промышленности, Для кабеля, Для провода, Для труб
Другие особенностиRS485

Однокоординатный измеритель диаметра ИД-30П предназначен для бесконтактного измерения наружного размера изделий круглой и не круглой формы, таких как: провода, кабели, шланги, рукава, трубы, проволока, нить для 3d принтеров и др. непосредственно в процессе их производства.

Функциональные возможности

Назначение и функции прибора:

  • Непрерывное бесконтактное измерение диаметра непосредственно в процессе производстве
  • Цифровая индикация фактического или заданного диаметра изделия
  • Аналоговая индикация абсолютного значения диаметра и его отклонения от
  • номинала
  • Сигнализация о выходе диаметра за пределы допуска
  • Автоматическое тестирование видеосигнала при включении
  • Коммуникационные интерфейсы (опционально) RS485 Modbus, Profibus
  • Работа в составе комплекса системы мониторинга и контроля

Позволяет измерять наружный размер изделий из любых материалов, в том числе и прозрачных (необходимость измерения прозрачных материалов указывать в конфигураторе заказа).

Измерительный блок ИД-30 может работать в системах измерения диаметра с другими оптическими головками с возможностью измерения как одного так и нескольких объектов одновременно.

Комплект поставки

  • Измерительная головка ИД-30П
  • Выносной терминал (при заказе следует указать исполнение терминала: щитовой или настенный)

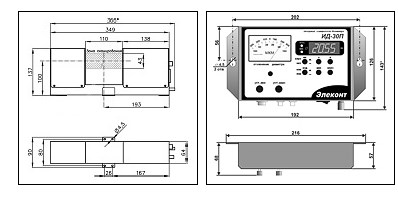

"Схема габаритных размеров измерителя диаметра ИД-30П"

Рис.1 Схема габаритных размеров измерителя диаметра ИД-30П

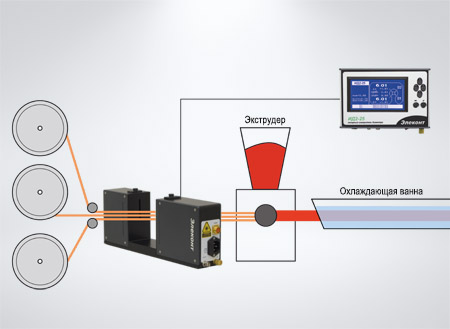

"Схема одновременного измерения нескольких жил"

Рис.2 Схема одновременного измерения нескольких жил

Технические характеристики

Параметры

Значения

Диапазон измеряемого диаметра кабеля

0,15…32 мм

Число измерений в секунду, не менее

200

Скорость лазерного луча при сканировании

166 м/сек

Погрешность измерения, не более

± 2 мкм - для минимального диаметра
± 10 мкм - для максимального диаметра

Индикация



Индикация величины отклонения диаметра

Стрелочный индикатор на выносном терминале

Шкала отображаемого отклонения диаметра

± 100 мкм / ± 500 мкм

Макс. длина кабеля для выносного терминала

100 м

Индикация величины фактического диаметра на терминале

Цифровой LED семисегментный индикатор

Индикация выхода диаметра за установленный допуск

Два светодиодных индикатора, сигнализирующих о выходе диаметра за верхний и нижний допуск

Интерфейс



Аналоговые выходы

Два масштабируемых аналоговых выхода отклонения фактического диаметра от заданного:

Выход 1: +/- 10 В;

Выход 2: 0...10В

Могут использоваться в системе автоматической стабилизации диаметра.

Сигнал абсолютного значения диаметра 4..20мА (опционально)

Цифровой интерфейс

Предназначен для передачи данных в систему мониторинга РТП

Релейные выходы

Два релейных выхода  220 В 1 А
(сигнализируют о выходе диаметра за верхний и нижний допуск)

Коммуникационные интерфейсы
(опционально)

RS485 Modbus, Profibus

Питание



Напряжение питания

220 В ± 10 %

Частота

50 Гц ± 5 %

Потребляемая мощность

5 ВА (измерительная головка)
5 ВА (выносной терминал)

Конструктивные параметры



Размер измерительной зоны

43 х 100 мм

Материал корпуса

коррозионностойкий дюралюминий

Степень защиты

IP20 (измерительная головка)*
IP40 (выносной терминал)

*Для особо тяжёлых условий эксплуатации (например измерение диаметра проволоки при волочении) в измерительную головку опционально могут быть добавлены воздушные каналы для осуществления продувки и создания воздушного барьера от проникновения пыли, грязи, эмульсии и прочих загрязнений внутрь прибора.
Для этого потребуется подведение чистого осушенного воздуха.

Рабочая температура

0…+45 С

Габаритные размеры (длина х ширина х высота)

354х64х133 мм (измерительная головка)

Вес

3,6 кг (измерительная головка)
1,7 кг (выносной терминал)

Дополнительные опции



Интерфейс Modbus RS485

Опциональная плата устанавливается в измерительную головку

Интерфейс Profibus

Внешний модуль конвертора Profibus.
Адресное пространство соответствует измерителям Sicora, что позволяет выполнить быструю замену.

Монтажная стойка

Сокращает время установки измерителя на линии. Выполнен электрический монтаж.

Воздуховодный канал

Для работы в помещениях с высокой запыленностью: линии волочения, талькировка и т.п. Значительно увеличивает интервал работы между обслуживанием. Требуется предварительная качественная подготовка воздуха.

Набор калибров

Комплект из трех калибров разного диаметра предназначен для проверки точности измерения
