Двухкоординатный лазерный измеритель диаметра ИД2-50

Цена по запросу
В наличии
Артикул товара: 485
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 07.12.2021 * 1050 ₽**

СДЭК 08.12.2021* 920 ₽**

DPD 06.12.2021* 400 ₽**

Самовывоз 07.12.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Измерители диаметра
Производитель Элеконт
Дополнительные характеристики
Напряжение питания220 В
Диапазон измерений0,8-50 мм
Степень защитыIP20, IP40
Потребляемая мощность5 Вт, 10 Вт
Конструктивное исполнениеБесконтактные, Цифровые, Лазерные
Область примененияПредприятия кабельной промышленности, Для кабеля, Для провода, Для труб
Другие особенностиRS485

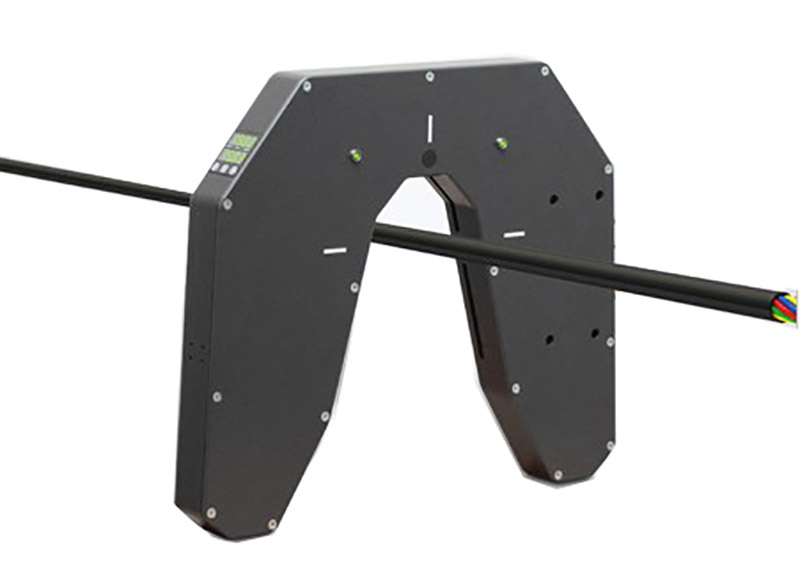

Двухкоординатный лазерный измеритель диаметра ИД2-50 предназначен для бесконтактного измерения наружных размеров изделий круглой формы, таких как: провода, кабели, шланги, рукава, трубы и др. непосредственно в процессе их производства. Двухкоординатный лазерный измеритель диаметра - оптический микрометр.  Два независимых лазерных луча сканируют изделие в направлении осей, расположенных под углом 90° друг к другу, получая таким образом два взаимоперпендикулярных размера.

"Габаритные и установочные размеры измерителя диаметра ИД2-50"

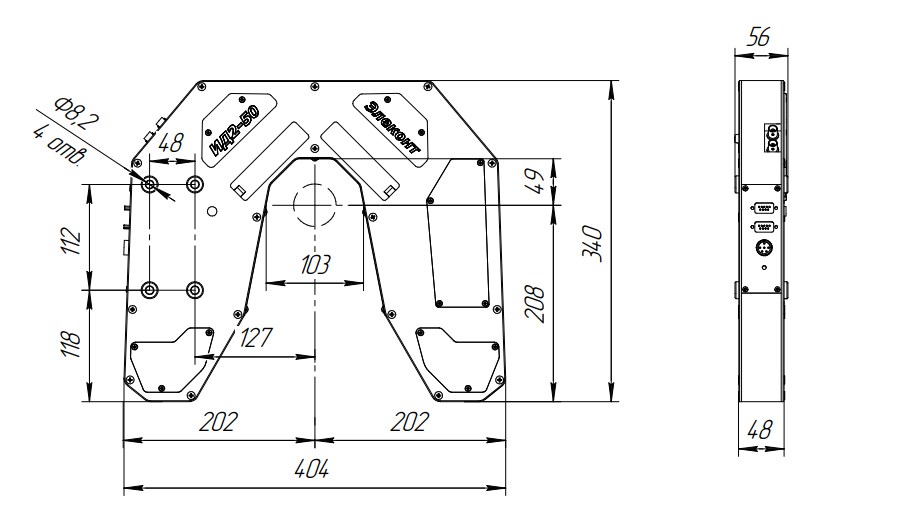

Рис.1  Габаритные и установочные размеры измерителя диаметра ИД2-50

"Схема измерителя диаметра ИД2-50"

Рис.2 Схема измерителя диаметра ИД2-50

Преимущества

Позволяет измерять наружный размер:

  • Круглых и овальных изделий
  • Изделий из любых материалов, в том числе и прозрачных (необходимость измерения прозрачных материалов указывать в конфигураторе заказа)
  • паспорт

Комплект поставки

  • Измерительная головка ИД2-50

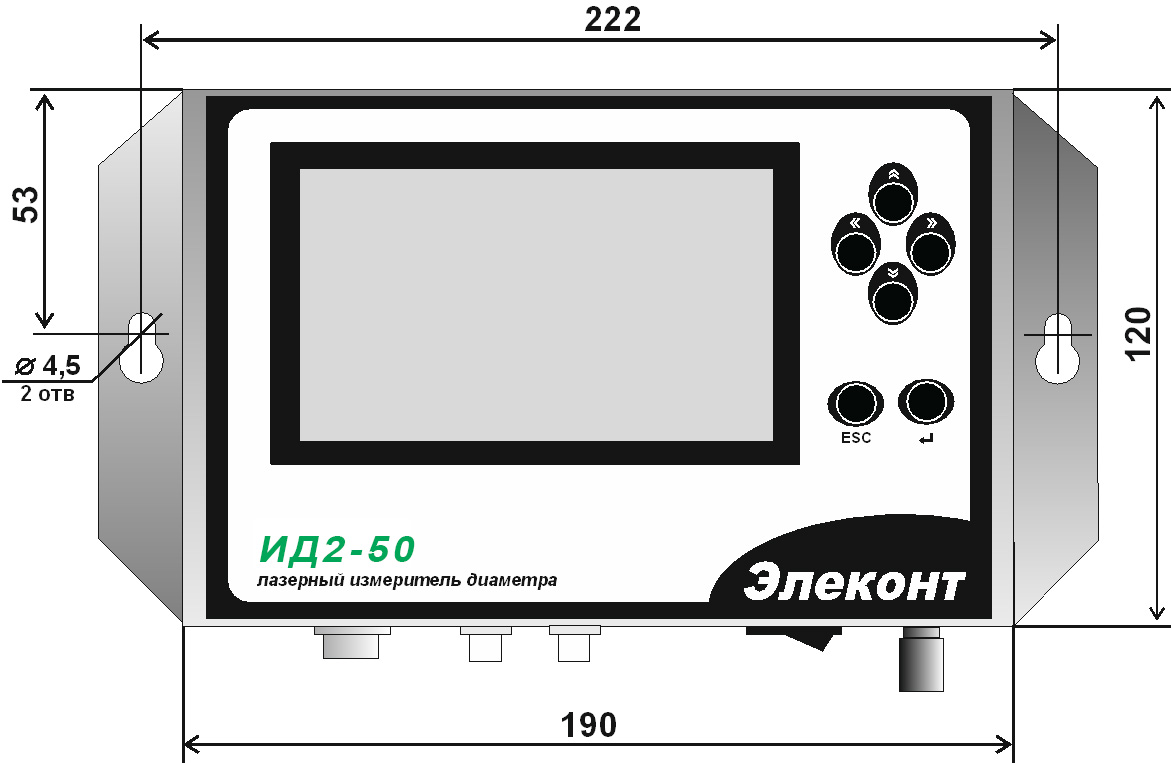

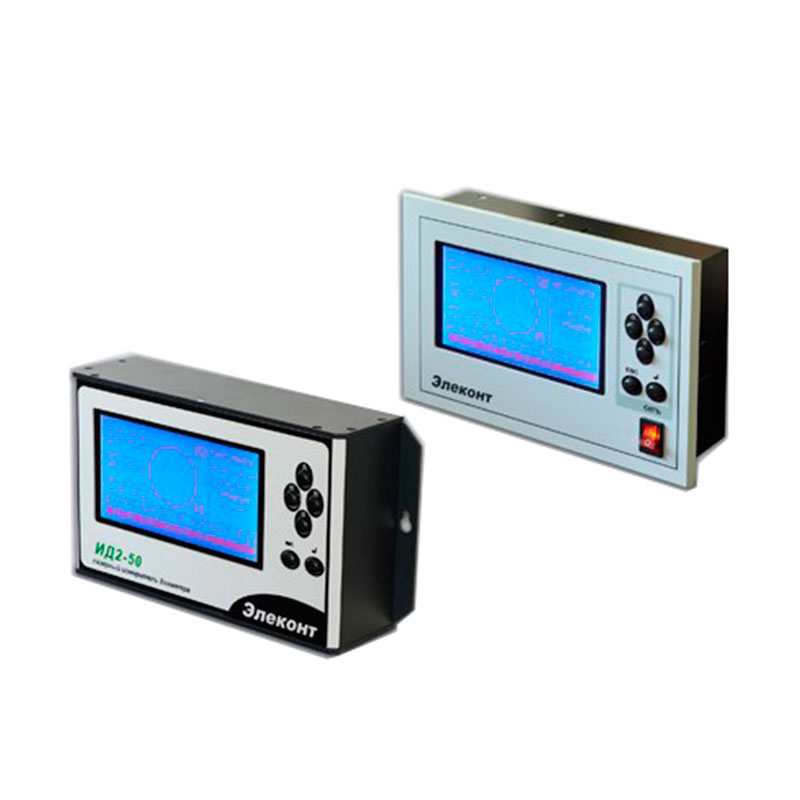

  • Выносной графический терминал (при заказе следует указать исполнение терминала: щитовой или настенный)
  • Паспорт
Технические характеристики

Параметры

Значения

Диапазон измеряемого диаметра кабеля

0,8…50 мм

Число координат измерения диаметра

2

Число измерений в секунду, не менее

190

Скорость лазерного луча при сканировании

200 м/сек

Погрешность измерения, не более

± 7.5 мкм - для минимального диаметра
± 15 мкм - для максимального диаметра

Индикация



Индикация основных параметров

-Цифровой светодиодный индикатор на передней панели измерительной головки

-Графический ЖК дисплей на выносном терминале

Макс. длина кабеля для выносного терминала

100 м

Интерфейс



Аналоговые выходы

Выход 1: ± 10 В; Выход 2: 0...10В.
Сигналы отклонения фактического диаметра от заданного. Могут использоваться в системе автоматической стабилизации диметра

Релейные выходы

Два релейных выхода  220 В 1 А
(сигнализируют о выходе диаметра за верхний и нижний допуск)

Коммуникационный интерфейс

RS485 Modbus

Питание



Напряжение питания

220 В ± 10 %

Частота

50 Гц ± 5 %

Потребляемая мощность

10 Вт (измерительная головка)
5 Вт (выносной терминал)

Конструктивные параметры



Габаритные размеры (длина х высота х ширина)

404х340х56 мм (измерительная головка)

Материал корпуса

коррозионностойкий дюралюминий

Степень защиты

IP20 (измерительная головка)
IP40 (выносной терминал)

Рабочая температура

0…+45 °С

Вес

7 кг (измерительная головка)
1,7 кг (выносной терминал)

Дополнительные опции



Интерфейс Profibus

Внешний модуль конвертора Profibus.
Адресное пространство соответствует измерителям Sicora, что позволяет выполнить быструю замену.

Монтажная стойка

Сокращает время установки измерителя на линии, осуществляет подъем измерительной головки над кабельным изделием. Выполнен электрический монтаж.

Воздуховодный канал

Для работы в помещениях с высокой запыленностью: линии волочения, талькировка и т.п. Значительно увеличивает интервал работы между обслуживанием. Требуется предварительная качественная подготовка воздуха.

Набор калибров

Комплект из трех калибров разного диаметра предназначен для проверки точности измерения
