Система измерения диаметра и толщины изоляции ИД-X-2П

Системы измерения диаметра и толщины изоляции ИД-X-2П предназначены для бесконтактного измерения диаметра и толщины изоляции провода.

Конструктивно системы могут выполняться на базе измерительных головок ИД-30 / ИД-70 / ИД2-25 / ИД2-50 / ИД2-80.

Первая измерительная головка устанавливается перед экструдером и измеряет диаметр жилы провода, вторая головка устанавливается после экструдера и измеряет уже диаметр провода с изоляцией.
Сигналы с измерительных головок поступают на выносной графический терминал, где обрабатываются и отображаются в цифровой форме. Толщина изоляции вычисляется терминалом по разнице диаметров провода и жилы.

Для повышения точности расчета толщины изоляции предусмотрено подключение энкодера метража для учета транспортного запаздывания.

Комплект поставки

• Две измерительные головки
• Выносной графический терминал

Функциональные возможности

• Измерение диаметра провода, диаметра жилы, толщины изоляции, скорости линии
• Вычисление толщины изоляции, относительного и абсолютного отклонения диаметра провода и толщины изоляции от заданного значения
• Аналоговый сигнал отклонения диаметра или толщины изоляции провода от заданного значения
• Сигнализация о выходе диаметра или толщины изоляции за пределы допуска
• Коммуникационные интерфейсы (опционально) RS485 Modbus

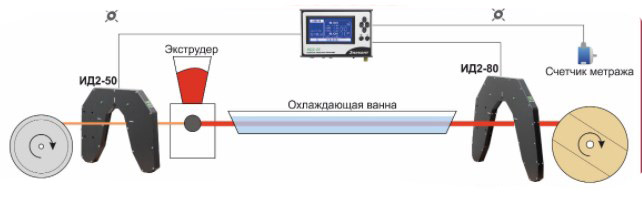

Рис.1 Система измерения диаметра жилы, диаметра провода, овальности и толщины изоляции

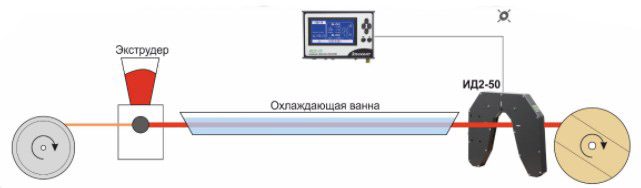

Рис.2 Система измерения диаметра и овальности после охлаждающей ванны

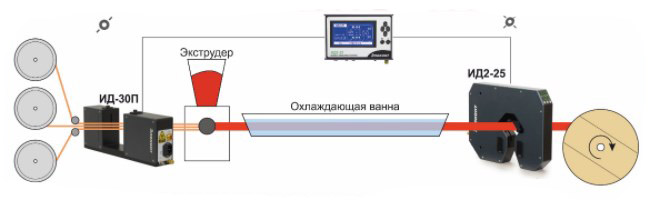

Рис.3 Система измерения плоского и круглого кабеля с несколькими жилами

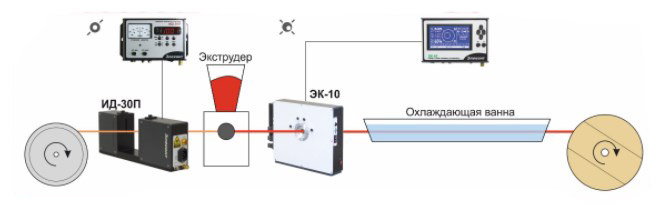

Рис.4 Система измерения диаметра жилы, диаметра провода и эксцентриситета
