Реле времени ВЛ-50

Цена по запросу
В наличии
Артикул товара: 734
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 05.07.2021 * 1050 ₽**

СДЭК 06.07.2021* 920 ₽**

DPD 04.07.2021* 400 ₽**

Самовывоз 05.07.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Реле времени
Производитель Релсис
Дополнительные характеристики
Напряжение питания50-75 В, 110 В
Степень защитыIP10, IP40
Потребляемая мощность5 Вт
Тип крепленияВинтовое
Класс точности4, 0,1

Реле времени ВЛ-50 устанавливается в системах управления тепловозов и путевых машин и применяются как комплектующие изделия.

Комплект поставки

В комплект поставки реле входит:

  • реле ВЛ-50 - 1 шт.
  • основание - 1 шт.
  • гайка М5 - 2 шт.
  • болт М5×20 - 2 шт.
  • винт М5×18 - 2 шт.
  • шайба 5 - 4 шт.
  • шайба 5 (пружинная) - 4 шт.
  • этикетка - 1 шт.
  • руководство по эксплуатации - 1 экз.

Исполнение

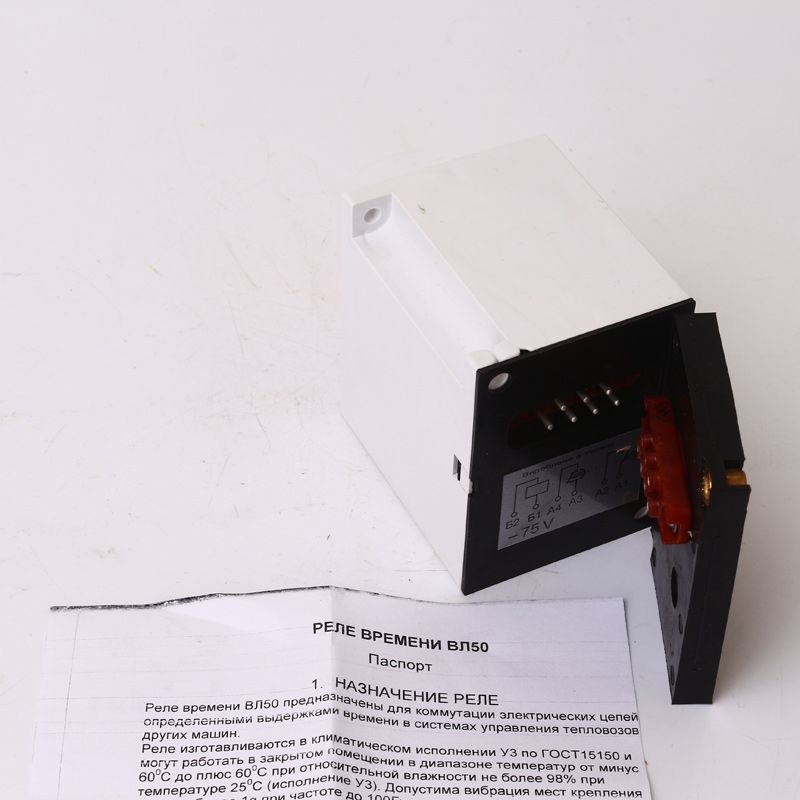

Реле выполнено в унифицированном корпусе из изоляционного материала, который обеспечивает выступающий и утопленный монтаж с подключением внешних проводов при помощи разъёма. Элементы схемы размещены на печатной плате.

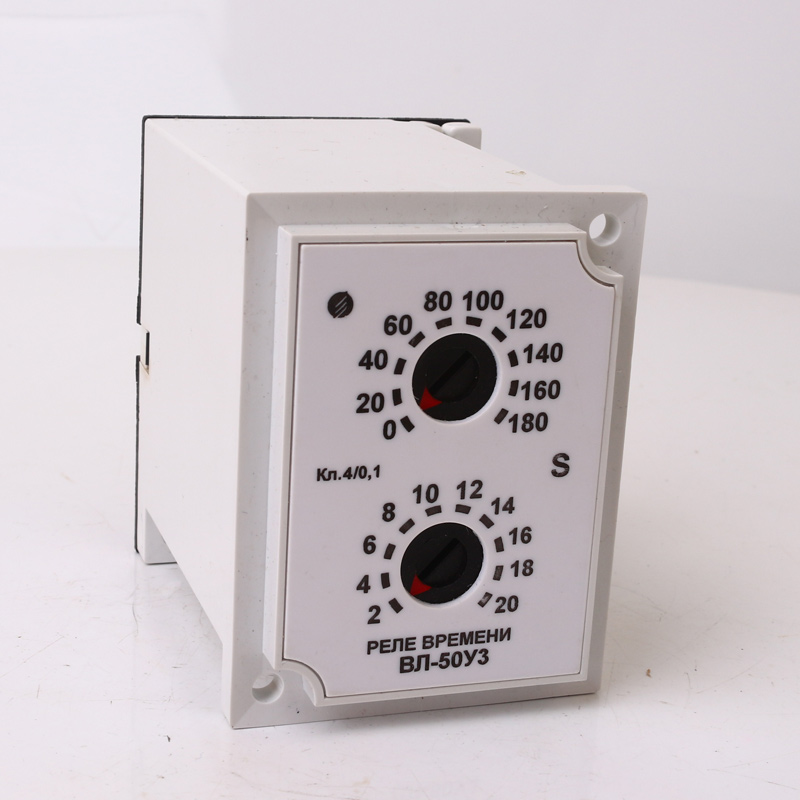

Регулятор выдержек времени состоит из двух переключателей уставок, оси которых выведены на лицевую панель «под шлиц».

В реле ВЛ-50 при подаче питания на выводы Б1 и Б2 начинается отсчёт времени. По истечении установленной выдержки срабатывает выходное реле. При снятии питающего напряжения контакты реле возвращаются в исходное состояние.

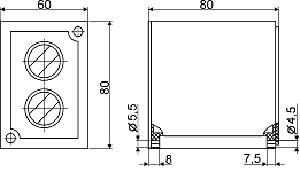

Рис.1. Габаритный чертеж реле времени ВЛ-50
Рис.1. Габаритный чертеж реле времени ВЛ-50

Технические характеристики
Параметры Норма для типов реле (по исполнениям)
Пределы уставок: нижний–верхний (дискретная регулировка выдержки) 2-10 с
Время возврата, не более, с 0,2 с
Номинальное напряжение питания постоянного (=) и переменного (~) тока, В =50, =75, =110
Исполнения изготовления У3 и В3
Диапазон рабочих температур, °С -60…+60
Класс точности 4/0,1
Количество выходных контактов: (з – замыкающих, р – размыкающих) 1з+1р
Допустимые отклонения напряжения питания 0,7…1,2 Uном
Потребляемая мощность, не более, Вт 5
Длительно допустимая сила тока, проходящего через выходные контакты, не более 4 А
Минимальная сила коммутируемого тока, А 0,05
Механическая износостойкость, не менее, циклов 10×106
Степень защиты реле: по оболочке / по разъему IP40/IP10
Масса реле, кг, не более 0,35

Эксплуатация

Реле изготавливаются в исполнении У по ГОСТ 15150 (для работы в макроклиматических районах с умеренным климатом) и в исполнении В (для работы во всех макроклиматических районах на суше и на море, кроме районов с очень холодным климатом) и должны эксплуатироваться в закрытых помещениях с естественной вентиляцией без искусственно регулируемых климатических условий (категория размещения 3).

Условия эксплуатации:

  • диапазон рабочих температур от минус 60 до плюс 60 ºС;
  • предельные значения температуры окружающего воздуха - минус 60 и плюс 70 ºС;
  • вибрация мест крепления реле с частотой до 100 Гц при ускорении до 9,8 м/с2 (1g);
  • одиночные удары с ускорением до 29,4 м/с2 (3g) длительностью 40-60 мс;
  • воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100 А, расположенным на расстоянии не менее 10 мм от корпуса реле;
  • воздействие по сети питания импульсных помех амплитудой не превышающей двойную величину номинального напряжения питания и длительностью не более 10 мкс.
