Реле времени ВЛ-179

Цена по запросу
В наличии
Артикул товара: 731
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 05.07.2021 * 1050 ₽**

СДЭК 06.07.2021* 920 ₽**

DPD 04.07.2021* 400 ₽**

Самовывоз 05.07.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Реле времени
Производитель Релсис
Дополнительные характеристики
Напряжение питания110-220 В, 24-220 В
Степень защитыIP20, IP30
Потребляемая мощность6,5 Вт
Тип крепленияна din-рейку

Реле времени ВЛ-179 предназначено для коммутации электрических цепей с определенными, предварительно установленными, выдержками времени в схемах автоматики и защиты.

Принцип действия

При подаче напряжения питания на реле ВЛ-179 включается выходное поляризованное реле (замыкаются контакты 15-18, 25-28) и в течение времени не менее 5 с происходит заряд накопительного конденсатора. При снятии напряжения питания за счет энергии, накопленной на конденсаторе, происходит отсчет установленной выдержки времени и после ее окончания выходное реле возвращается в исходное состояние.

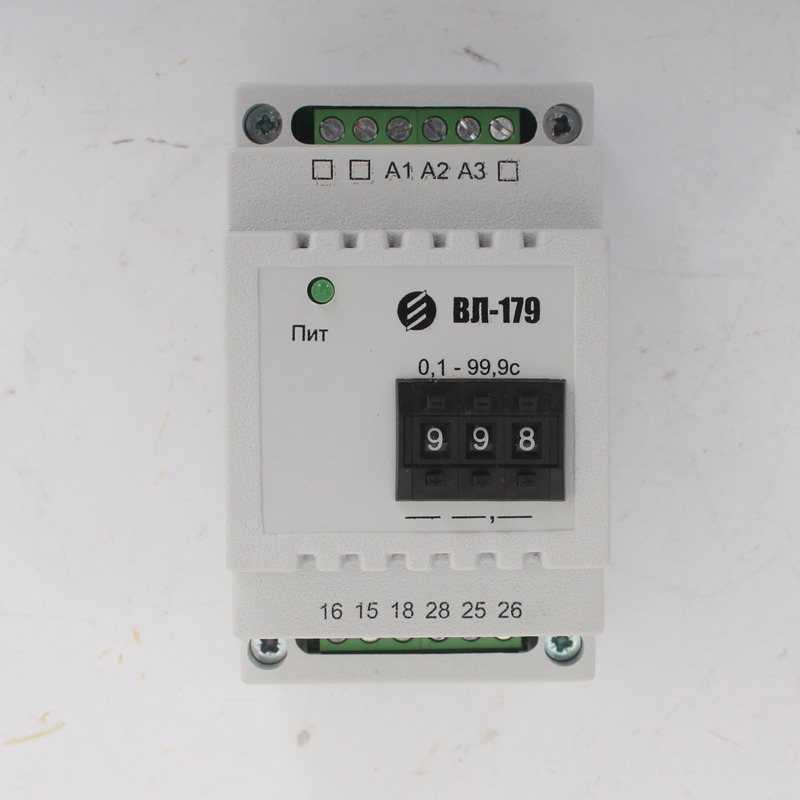

Сигнализация состояния выходного реле обеспечивается с помощью светодиода, выведенного на лицевую панель.

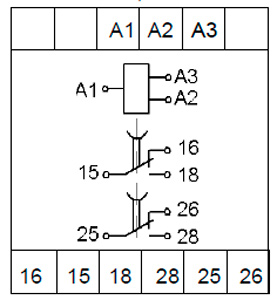

Рис.1. Схема подключения реле времени ВЛ-179
Рис.1. Схема подключения реле времени ВЛ-179

Технические характеристики
Параметр Значение
Диапазон выдержек времени 0,1 - 99,9 с
Выполняемые функции однокомандное с выдержкой при отключении питания
Число и вид контактов 2п
Универсальное питание 24 В, 110 В, 127 В, 220 В, 50, 60 Гц
Дискретное питание 24 В, 110 В, 127 В, 220 В, 50, 60 Гц
Время возврата реле более 0,2 с
Время повторной готовности реле не более 0,3 с
Регулировка выдержек времени ступенчатая с дискретностью переключения уставок 0,001 от максимальной уставки поддиапазон
Потребляемая мощность не более 6,5 Вт
Частота питающей сети 50 - 60 Гц
Реле с напряжением питания постоянного тока допускают работу при пульсациях питающего напряжения до 10%
Длительно-допустимый ток выходных контактов реле 4 А
Минимальный включаемый и выключаемый ток входных контактов 0,01 А
Механическая износостойкость реле не менее 3·10 в 7 степени циклов
Габаритные размеры 90х53х70 мм
Масса 0,3 кг

Комплект поставки

  • Реле времени ВЛ-179 - 1 шт,
  • Руководство по эксплуатации -1 экз,
  • Этикетка - 1 экз.

Изготовитель гарантирует соответствие реле требованиям технических условий при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации, установленных техническими условиями и настоящим руководством по эксплуатации.

Гарантийный срок эксплуатации реле - 2,5 года со дня ввода в эксплуатацию, в пределах гарантийного срока хранения. Гарантийный срок хранения реле 3,5 года с даты изготовления.

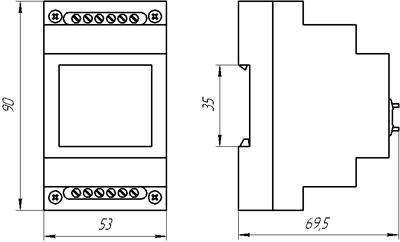

" Габариты реле ВЛ-179"
Рис.2. Габариты реле ВЛ-179
