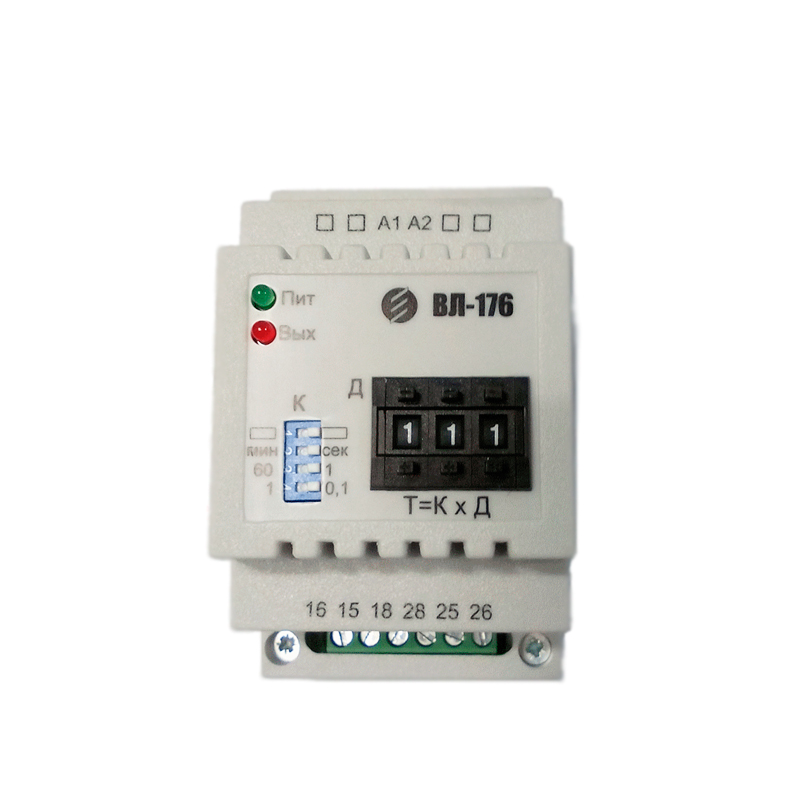

Реле времени ВЛ-176

Цена по запросу

В наличии

Артикул товара: 726

pdf Руководство

Добавить в корзину

Добавить к сравнению

info.mansarprom@gmail.com

Узнать оптовые цены

Сроки доставки

Доставка в город Санкт-Петербург

ТК Деловые линии 24.12.2024 * 1050 ₽**

СДЭК 25.12.2024* 920 ₽**

DPD 23.12.2024* 400 ₽**

Самовывоз 24.12.2024* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг

Характеристики
Описание
Гарантия и возврат
Адрес и контакты
Отзывы

Основные характеристики
Категория	Реле времени и таймеры
Производитель	Релсис

Дополнительные характеристики
Напряжение питания	110-220 В
Степень защиты	IP20, IP30
Потребляемая мощность	6,5 Вт
Конструктивное исполнение	Циклические, Постоянного тока
Область применения	Для пуска
Тип крепления	на din-рейку

Реле времени ВЛ-176 предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени в схемах автоматики и защиты.

Комплект поставки

Реле времени ВЛ-176 - 1 шт,
Руководство по эксплуатации -1 экз,
Этикетка - 1 экз.

Изготовитель гарантирует соответствие реле требованиям технических условий при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации, установленных техническими условиями и настоящим руководством по эксплуатации.

Гарантийный срок эксплуатации реле - 2,5 года со дня ввода в эксплуатацию, в пределах гарантийного срока хранения. Гарантийный срок хранения реле 3,5 года с даты изготовления.

Технические характеристики
Параметр	Значение
Диапазон выдержек времени	0,1 с - 99,9 ч (0,1 - 99,9с) (1 - 999 с) (0,1 - 99,9 мин) (1 - 999 мин) (0,1 - 99,9 ч)
Выполняемые функции	однокомандное с выдержкой на включение
Число и вид контактов	2п
Универсальное питание	110 В, ~ 220 В, 50, 60 Гц
Дискретное питание	24 В – 220 В, 50, 60 Гц
Время возврата реле	более 0,2 с
Время повторной готовности реле	не более 0,3 с
Регулировка выдержек времени ступенчатая с дискретностью переключения уставок	0,001 от максимальной уставки поддиапазон
Потребляемая мощность	не более 6,5 Вт
Частота питающей сети	50 - 60 Гц
Реле с напряжением питания постоянного тока допускают работу при пульсациях питающего напряжения	до 10%
Длительно-допустимый ток выходных контактов реле	4 А
Минимальный включаемый и выключаемый ток входных контактов	0,01 А
Механическая износостойкость реле	не менее 3·10 в 7 степени циклов
Габаритные размеры	90х53х70 мм
Масса	0,3 кг

Исполнение

Конструктивно реле выполнены в унифицированном модульном корпусе для выступающего монтажа с передним присоединением проводов под винт Конструкция корпуса обеспечивает установку реле на рейку DIN-35. На передней панели имеются переключатели диапазонов и декадные переключатели для выставления уставок.

Степень защиты реле:

оболочкой - IP30;
клеммной колодки - IP20.

Выходное реле ВЛ-176 включается через установленное время после подачи напряжения питания (замыкаются контакты 15-18, 25-28) и возвращается в исходное состояние при его снятии (замыкаются контакты 15-16, 25-26).

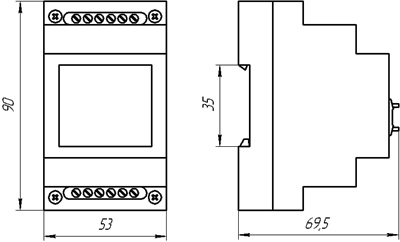

Рис.1. Габаритный чертеж реле ВЛ-176

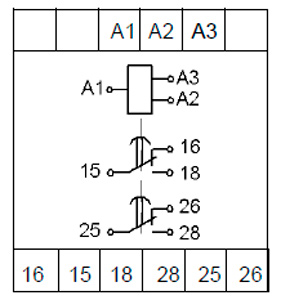

Рис.2. Схема подключения реле времени ВЛ-176
