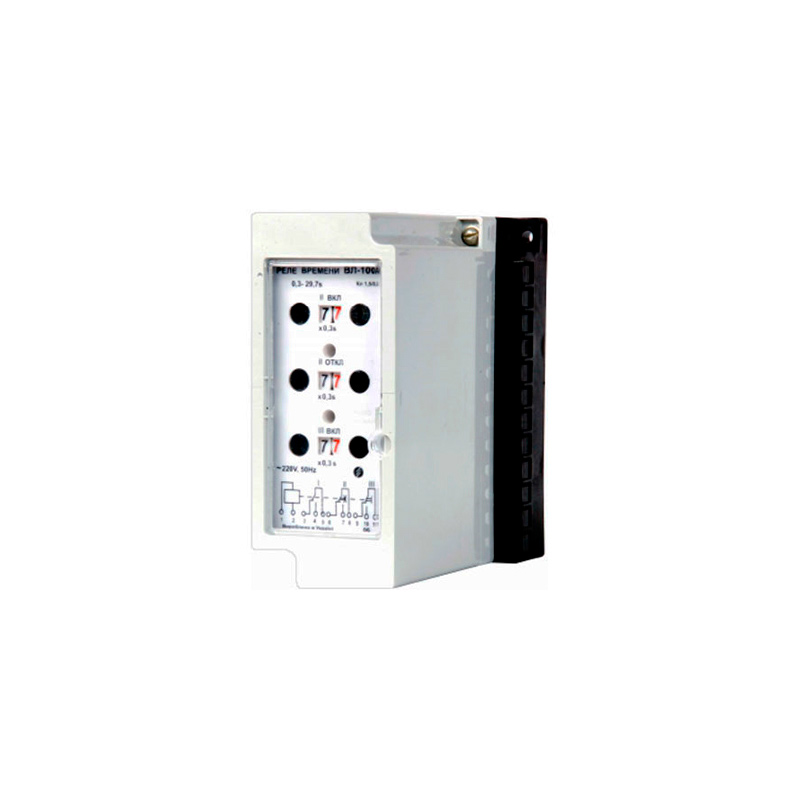

Реле времени ВЛ-108

Реле времени с повторным включением ВЛ-108 предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени в устройствах релейной защиты и противоаварийной автоматики энергетических систем.

Устройство и работа

Схемы реле ВЛ-108 выполнены на полупроводниковых элементах с применением микросхем и содержат генератор импульсов высокой частоты, счетчик с переключаемым коэффициентом пересчета, узел установки исходного состояния, усилитель с релейным выходом и блок питания.

Для получения выдержек времени во всех реле используется принцип счета импульсов от генератора стабильной частоты, которые поступают на двоично-десятичный счетчик.

В зависимости от установленной выдержки времени импульсы с выхода счетчика через переключатели уставок поступают на триггеры и изменяют их состояние. Сигнал с выхода триггера поступает на релейный усилитель, который включает соответствующее выходное реле.

Выбор диапазона выдержек времени осуществляется путем изменения коэффициента деления счетчика и устанавливается на предприятии-изготовителе.

Регулировка выдержек времени осуществляется с помощью двух декадных переключателей, позволяющих получить дискретность регулирования уставки 1 % от максимального значения диапазона.

Комплект поставки

• реле ВЛ-108 - 1 шт.;
• этикетка - 1 шт.;
• руководство по эксплуатации в количестве 1-3 шт. на партию реле, отправляемую в один адрес или в необходимых количествах, если эта поставка была оговорена в заказе.

Размещение и монтаж

Конструкция реле ВЛ108 обеспечивает установку реле с выступающим монтажом с передним или задним присоединением проводов . Крепление реле может осуществляться винтами М4.

Установочные размеры при креплении реле со стороны лицевой панели и при креплении сзади приведены на рисунке 2. Внешние провода подводятся справа, вставляются в отверстия между цоколем и клеммной крышкой под прижимную шайбу и прижимаются винтом.

При заднем присоединении проводов реле устанавливается в отверстие панели (рисунок 2а) и крепится винтами М4. Для заднего присоединения проводов необходимо снять крышки с клемм и переставить винты с шайбами на другую сторону клеммной колодки. После перестановки винтов с одной и другой стороны клеммной колодки установить крышки. Для снятия крышки ее необходимо прижать против 4-ой и 9-ой клемм и сдвинуть вправо.

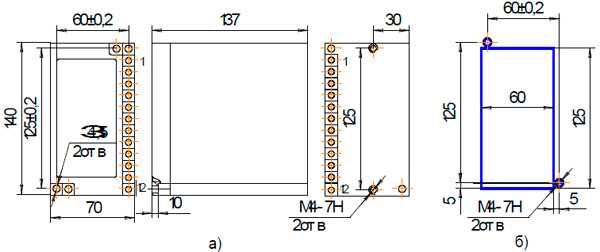

Рис.1. Габаритный чертеж реле ВЛ-108, где:
а) общий вид реле;
б) разметка панели для заднего подключения проводов

Эксплуатация

Реле ВЛ-108 могут эксплуатироваться в следующих условиях:

• закрытые неотапливаемые помещения, где температура и влажность несущественно отличаются от температуры и влажности окружающего воздуха;
• диапазон рабочих температур от минус 40 до плюс 55 ºС при высоте местности до 1000 м и от минус 40 до плюс 50 ºС при высоте местности до 2000 м над уровнем моря;
• относительная влажность окружающего воздуха – до 98 % при температуре 25 ºС (исполнение У3) и до 98 % при температуре 35 ºС без конденсации влаги (исполнение Т3);
• окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.
