Реле времени ВЛ-100А

Реле времени ВЛ-100А предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени в устройствах релейной защиты и противоаварийной автоматики энергетических систем.

Особенности

• Унифицированные установочные и присоединительные размеры для удобства монтажа и обслуживания реле.
• Монтаж как с передним, так и с задним присоединением проводов.
• Ступенчатая регулировка уставок срабатывания с дискретностью 1% от максимального значения.
• Для визуального контроля и оперативного изменения уставок срабатывания реле имеют прозрачную крышку с возможностью ее пломбирования.
• Светодиодная индикация срабатывания выходного реле.

Исполнение

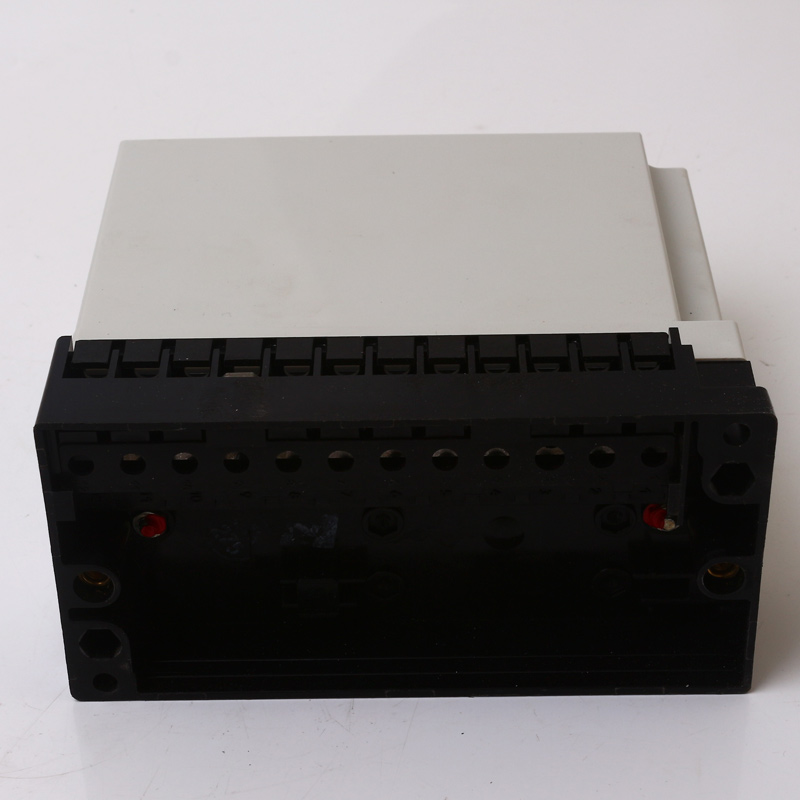

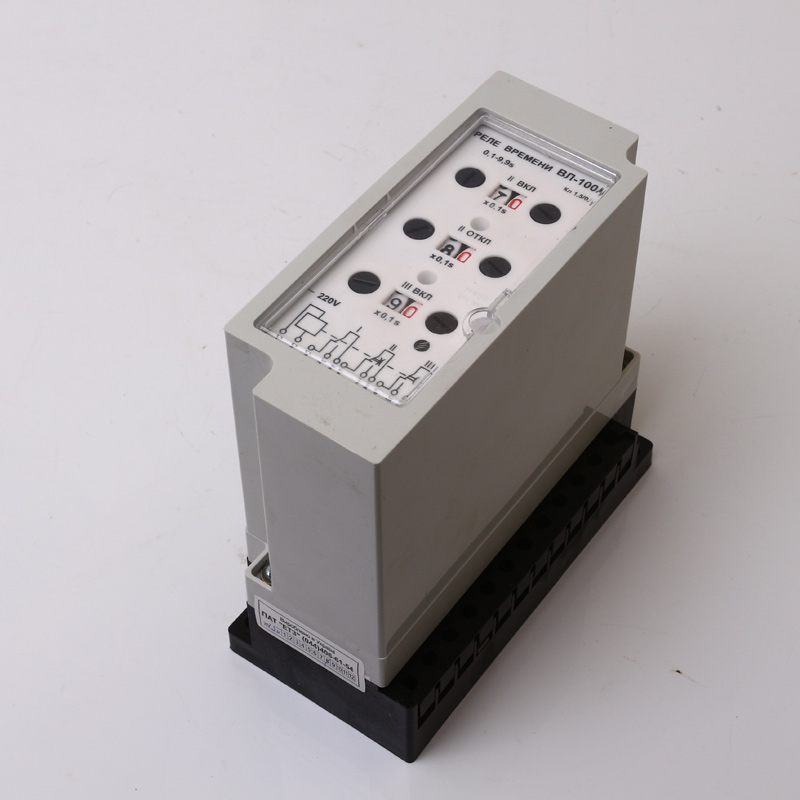

Конструкция реле ВЛ100А обеспечивает установку реле выступающим монтажом с передним и задним присоединением проводов под винт.

Степень защиты реле:

• по оболочке - ІР40;
• клеммной колодки - ІР10.

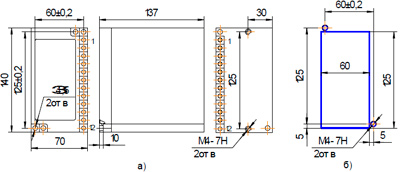

Рис.1. Схема реле времени ВЛ-100А:
а) общий вид реле;
б)разметка панели для заднего подключения проводов

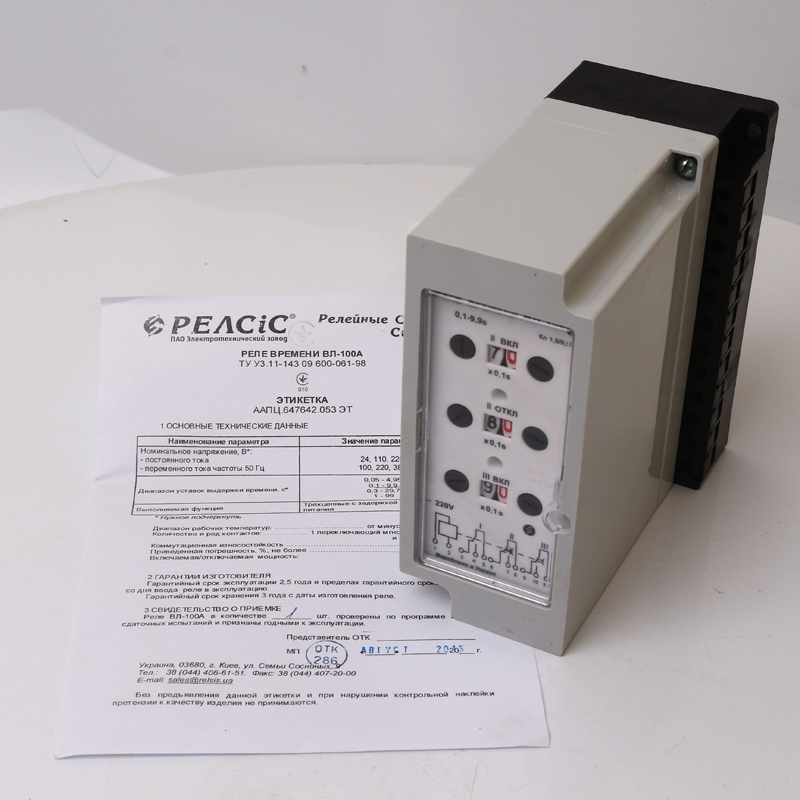

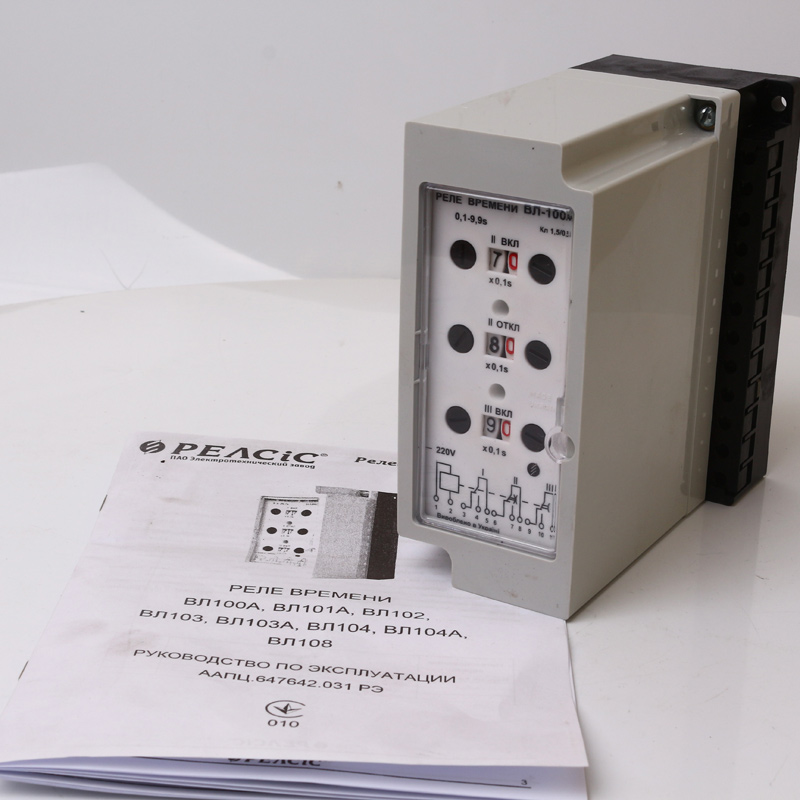

Комплект поставки

• Реле времени ВЛ-100А - 1 шт,
• Руководство по эксплуатации -1 экз,
• Этикетка - 1 экз.

Эксплуатация

Реле ВЛ-100А могут эксплуатироваться в следующих условиях:

• закрытые неотапливаемые помещения, где температура и влажность несущественно отличаются от температуры и влажности окружающего воздуха;
• диапазон рабочих температур от минус 40 до плюс 55 ºС при высоте местности до 1000 м и от минус 40 до плюс 50 ºС при высоте местности до 2000 м над уровнем моря;
• относительная влажность окружающего воздуха – до 98 % при температуре 25 ºС (исполнение У3) и до 98 % при температуре 35 ºС без конденсации влаги (исполнение Т3);
• окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.

Механические внешние воздействующие факторы соответствуют группе М7 по ГОСТ 17516.1-90. При этом реле устойчивы к вибрационным нагрузкам в диапазоне частот от 5 до 15 Гц с максимальным ускорением 3g, в диапазоне частот от 15 до 60 Гц с максимальным ускорением 2g; в диапазоне частот от 60 до 100 Гц с максимальным ускорением 1g; многократные ударные нагрузки длительностью от 2 до 20 мс с максимальным ускорением 3g.
