Реле управления освещением СР26

Цена по запросу

В наличии

Артикул товара: 2164

pdf Паспорт

Добавить в корзину

Добавить к сравнению

info.mansarprom@gmail.com

Узнать оптовые цены

Сроки доставки

Доставка в город Санкт-Петербург

ТК Деловые линии 04.05.2024 * 1050 ₽**

СДЭК 05.05.2024* 920 ₽**

DPD 03.05.2024* 400 ₽**

Самовывоз 04.05.2024* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг

Характеристики
Описание
Гарантия и возврат
Адрес и контакты
Отзывы

Основные характеристики
Категория	Реле времени и таймеры
Производитель	ВЭЛ

Дополнительные характеристики
Напряжение питания	85-265 В, 110-350 В
Степень защиты	IP40, IP20
Потребляемая мощность	4 Вт
Тип крепления	на din-рейку

Реле энергосберегающее СР26 предназначено для управления наружным освещением, световой рекламой, освещением теплиц, включения – выключения других электроприборов промышленного и бытового назначения.

Особенности

Невысокая цена благодаря применению внешнего программатора.
Высокая стабильность хода.
Реле позволяет производить смещение времени включения – выключения освещения путем изменения уставок.
Информация о времени включения – выключения освещения с учетом введенных уставок хранится в энергонезависимой памяти реле.
Запас хода встроенных энергонезависимых часов реального времени 5 лет.
Исполнительное реле с гальванически изолированными контактами.
Крепление на DIN-рейку.

Технические характеристики
Количество уставок		1 на включение-выключение
Уставка состоит из 2-х значений:		время включения нагрузки, часы минуты
		время выключения нагрузки, часы минуты
Диапазон задания уставок		00 ч. 00 мин - 23 ч. 59 мин.
Дискретность задания уставок		1 мин.
Погрешность хода реле при Т = 25ºС, не более		± 6 мин/год.
Периодичность замены батареи СR2032, питающей встроенные часы реального времени		5 лет
Индикация текущего времени с помощью 4-разрядного цифрового индикатора, показывающего часы и минуты
Индикация наличия сигналов по каждому каналу:	красный светодиод	нагрузка отключена
	зеленый светодиод	нагрузка включена
Для установки текущего времени и задания уставок на передней панели имеются две многофункциональные кнопки
Диапазон напряжений питания:	переменное	85 - 265 В
	постоянное	110 - 350 В
Потребляемая мощность		не более 4 Вт
Количество выходных контактов по каждому каналу		одна переключающая группа
Механический коммутационный ресурс выходных контактов		10⁷
Коммутационный ресурс для нагрузки 8А, 250V АС, cosφ > 0.95		10⁵
Коммутационный ресурс для нагрузки 2А, 250V АС, cosφ > 0.5		10⁵
Максимальное коммутируемое напряжение переменного тока		250 В
Диапазон рабочих температур		(-25 ... +55)°C
Температура хранения:		(-40 ... +70)°C
Климатическое исполнение		УХЛ
Габаритные размеры:	реле СР-26	90х70х66 мм
	программатора СР25П	90х70х66 мм
Степень защиты в соответствии с EN 60529/IEC 529:	реле	IP40
	клеммника	IP20
Монтаж на DIN-рейку
Подключение подводящих проводов с помощью клеммников

Примечание. Дополнительная погрешность хода реле в зависимости от температуры окружающей среды определяется по формуле: ΔТ [мин/год] = 0,0184 × (T-25)2, где Т – температура окружающей среды в °C.

Работа устройства

Реле имеет два канала.

По первому каналу реле позволяет осуществлять автоматическую коррекцию времени включения – выключения в соответствии со значениями, установленными производителем. Автоматическая коррекция осуществляется ежедневно, в соответствии со значениями времени включения – выключения записанными в память реле. Значения времени включения-выключения могут быть установлены:

в соответствии со временем восхода и заката солнца для географической долготы и широты населенного пункта, в котором планируется использование данного реле;
в соответствии с индивидуальным графиком заказчика.

Второй канал реле обеспечивает включение – выключение нагрузки в определенное время суток.

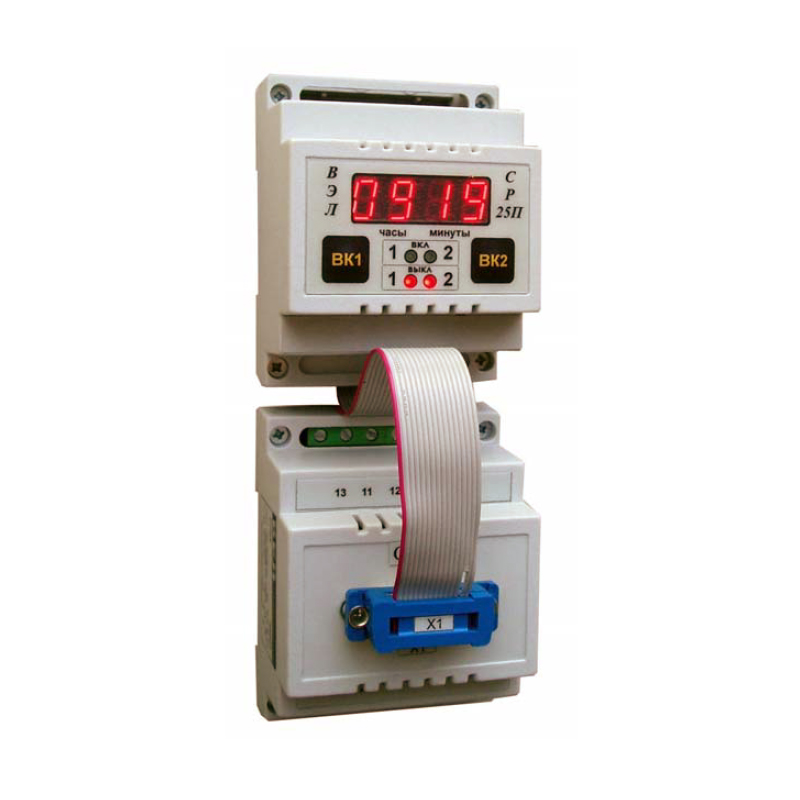

Для программирования уставок реле, контроля и корректировки текущего времени, индикации состояния выхода, к реле, с помощью разъема, подключается блок программирования СР25П.

Рис.1. Назначение выводов реле реле управления освещением СР26

Характеристики программатора СР25П

Индикация текущего времени с помощью 4-разрядного цифрового индикатора, показывающего часы и минуты.
Индикация наличия сигналов:
- красный светодиод-нагрузка отключена;
- зеленый светодиод- нагрузка включена.
Для установки текущего времени и задания уставок на передней панели имеются две многофункциональные кнопки.

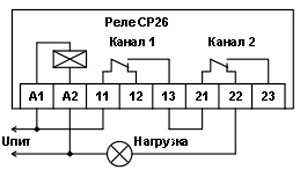

Рис.2. Схема подключения реле управления освещением СР26

Совместное использование двух каналов позволяет включать и выключать освещение с учетом времени восхода и захода солнца, при этом в ночные часы возможно отключение или снижение интенсивности освещения.

На рисунке 2 показана схема включения освещения с отключением в ночное время. На рисунке 3 показана схема включения освещения со снижением интенсивности освещения в ночное время (отключается нагрузка 2).

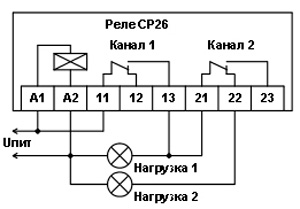

Рис.3. Схема подключения реле управления освещением СР26
