Реле управления освещением СР25

Цена по запросу
В наличии
Артикул товара: 2163
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 26.09.2021 * 1050 ₽**

СДЭК 27.09.2021* 920 ₽**

DPD 25.09.2021* 400 ₽**

Самовывоз 26.09.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Реле времени
Производитель ВЭЛ
Дополнительные характеристики
Напряжение питания85-265 В, 110-350 В
Степень защитыIP40, IP20
Потребляемая мощность4 Вт
Тип крепленияна din-рейку

Реле управления освещением СР25 предназначено для управления наружным освещением. Реле позволяет осуществлять автоматическую коррекцию времени включения-выключения освещения в соответствии со значениями, установленными производителем.

Работа устройства

Автоматическая коррекция осуществляется ежедневно, в соответствии со значениями времени включения-выключения записанными в память реле.

Значения времени включения – выключения могут быть установлены:

  • в соответствии со временем восхода и заката солнца для географической долготы и широты населенного пункта, в котором планируется использование данного реле;
  • в соответствии с индивидуальным графиком заказчика.

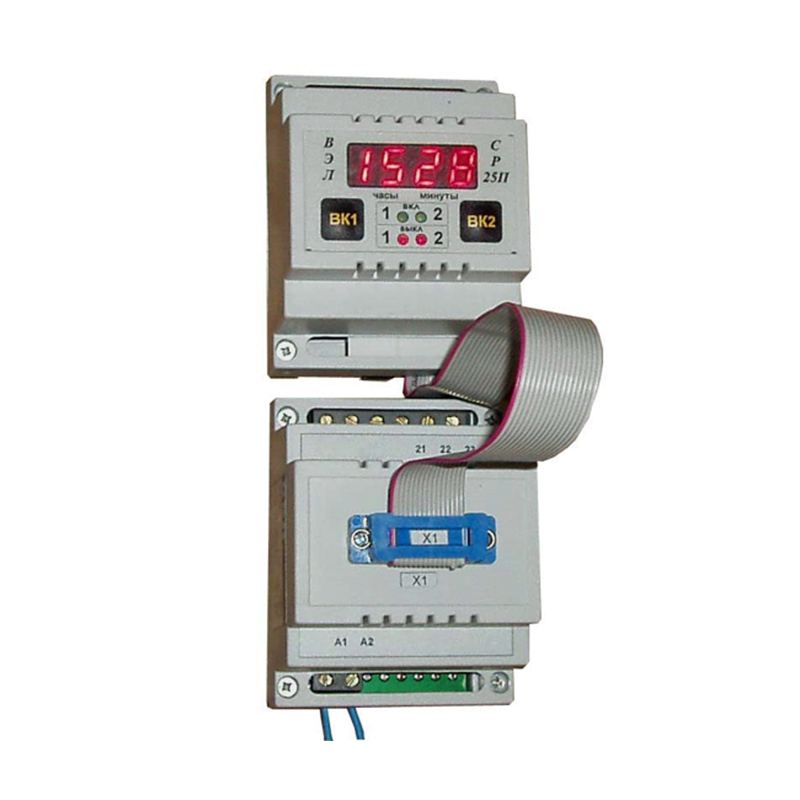

Для программирования уставок реле СР25, контроля и корректировки текущего времени, индикации состояния выхода, к реле, с помощью разъема, подключается блок программирования СР25П

Характеристики программатора СР25П:

  • Индикация текущего времени с помощью 4-разрядного цифрового индикатора, показывающего часы и минуты.
  • Индикация наличия сигналов:
    • красный светодиод-нагрузка отключена;
    • зеленый светодиод- нагрузка включена.
  • Для установки текущего времени и задания уставок на передней панели имеются две многофункциональные кнопки.

В состоянии поставки реле запрограммировано на время включения – выключения в соответствии со значениями, установленными производителем.

Контроль и изменение уставок осуществляется через программатор с помощью кнопок и четырехразрядного индикатора, расположенных на передней панели программатора.

Рис.1. Назначение выводов реле СР-25
Рис.1. Назначение выводов реле
СР-25

Технические характеристики
Количество уставок 1 на включение-выключение
Уставка состоит из 2-х значений: время включения нагрузки, часы минуты
время выключения нагрузки, часы минуты
Диапазон задания уставок 00 ч. 00 мин - 23 ч. 59 мин.
Дискретность задания уставок 1 мин.
Погрешность хода реле при Т = 25ºС, не более ± 6 мин/год.
Периодичность замены батареи СR2032, питающей встроенные часы реального времени 5 лет
Индикация текущего времени с помощью 4-разрядного цифрового индикатора, показывающего часы и минуты
Индикация наличия сигналов по каждому каналу: красный светодиод нагрузка отключена
зеленый светодиод нагрузка включена
Для установки текущего времени и задания уставок на передней панели имеются две многофункциональные кнопки
Диапазон напряжений питания: переменное 85 - 265 В
постоянное 110 - 350 В
Потребляемая мощность не более 4 Вт
Количество выходных контактов по каждому каналу одна переключающая группа
Механический коммутационный ресурс выходных контактов 107
Коммутационный ресурс для нагрузки 8А, 250V АС, cosφ > 0.95 105
Коммутационный ресурс для нагрузки 2А, 250V АС, cosφ > 0.5 105
Максимальное коммутируемое напряжение переменного тока 250 В
Диапазон рабочих температур (-25 ... +55)°C
Температура хранения: (-40 ... +70)°C
Климатическое исполнение УХЛ
Габаритные размеры: реле СР-25 90х70х66 мм
программатора СР25П 90х70х66 мм
Степень защиты в соответствии с EN 60529/IEC 529: реле IP40
клеммника IP20
Монтаж на DIN-рейку
Подключение подводящих проводов с помощью клеммников

Примечание: Дополнительная погрешность хода реле в зависимости от температуры окружающей среды определяется по формуле: ΔТ [мин/год] = 0,0184 × (T-25)2, где Т – температура окружающей среды в °C.

Особенности

  • Невысокая цена благодаря применению внешнего программатора.
  • Высокая стабильность хода.
  • Реле позволяет производить смещение времени включения-выключения освещения путем изменения уставок.
  • Информация о времени включения – выключения освещения с учетом введенных уставок хранится в энергонезависимой памяти реле.
  • Запас хода встроенных энергонезависимых часов реального времени 5 лет.
  • Исполнительное реле с гальванически изолированными контактами.
  • Крепление на DIN-рейку.
