Реле промежуточные ПЭ41, ПЭ41-М
ТК Деловые линии 24.12.2024 * 1050 ₽**
СДЭК 25.12.2024* 920 ₽**
DPD 23.12.2024* 400 ₽**
Самовывоз 24.12.2024* 0 ₽**
- Характеристики
- Описание
- Гарантия и возврат
- Адрес и контакты
- Отзывы
Основные характеристики | |
---|---|
Категория | Реле промежуточные |
Производитель | Релсис |
Дополнительные характеристики | |
---|---|
Напряжение питания | 24-230 В, 24-400 В |
Степень защиты | IР40, IР10 |
Конструктивное исполнение | Постоянного тока, Переменного тока, У3, Т3 |
Область применения | Релейные схемы защиты |
Тип крепления | на din-рейку |
Другие особенности | ПЭ, 6 контактов, 6 контактов |

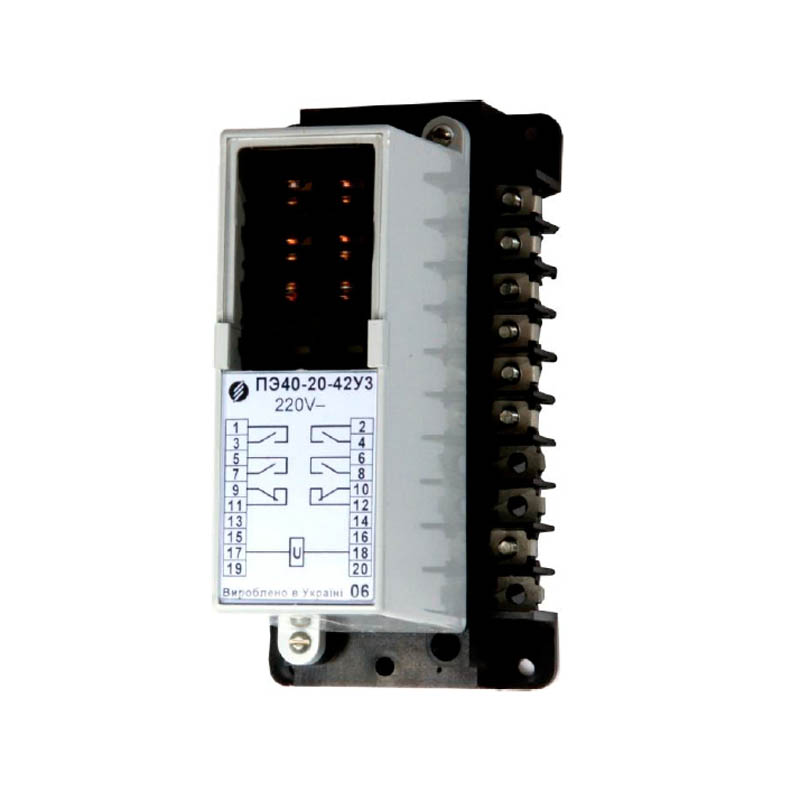

Реле промежуточные ПЭ41, ПЭ41-М - быстродействующие промежуточные реле постоянного и переменного тока с временем срабатывания до 0,011секунды.
Предназначены для применения в схемах защиты, управления и автоматики электроэнергетического оборудования для коммутации электрических нагрузок в цепях постоянного тока номинальным напряжением от 24 до 230В и переменного тока номинальным напряжением от 24 до 400В частоты 50 и 60Гц.

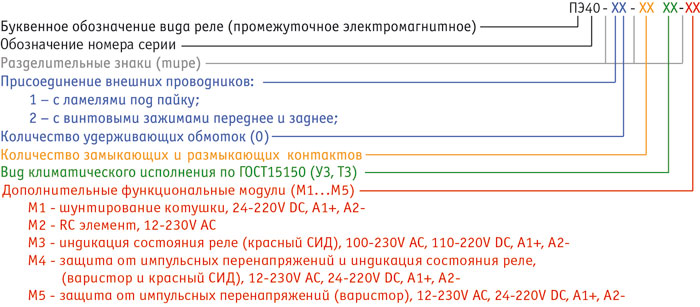

Структура условного обозначения
Условия эксплуатации
Реле изготавливаются в исполнениях У3 и Т3.
Диапазон рабочих температур от минус 40 до плюс 55ºС;
Воздействие вибраций в диапазоне частот: до 15Гц с ускорением 3g, от 15 до 100Гц с ускорением 1g.

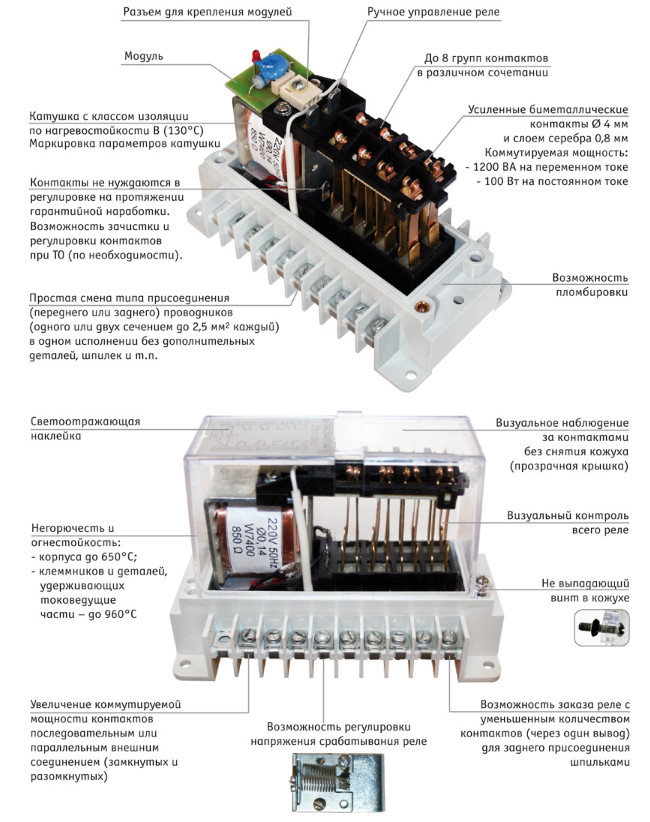

Рис.1 Конструкция реле напряжения
Номинальное напряжение коммутируемой цепи, В: постоянного тока переменного тока |
24-230 24-400 |
Минимальный ток контактов, А: при напряжении 24 В при напряжении 110 В и выше |
0,02 0,01 |
Степень защиты по ГОСТ14254-96: реле винтовых зажимов |
IР40 IР10 |
Испытательное напряжение изоляции,В: между всеми электрически независимыми цепями, соединенными вместе, и корпусом реле между электрически независимыми цепями между разомкнутыми контактами каждой контактной группы между включающей и удерживающими обмотками |
2 500 2 500 550 550 |
Сопротивление изоляции сухого и чистого реле, не бывшего в эксплуатации, МОм, не менее: в холодном состоянии реле в нагретом состоянии реле |
20 6 |
Механическая износостойкость, циклов ВО, не менее | 500 000 |
Коммутационная износостойкость, циклов ВО, не менее | 100 000 |
Особенности
- Количество контактов до 6 групп в разных сочетаниях замыкающих и размыкающих;
- Время срабатывания быстродействующих реле ПЭ41 для защит сверхвысокого напряжения до 10мс;
- Порог срабатывания реле находится в пределах 0,6-0,7 Uном постоянного тока и 0,6-0,8Uном переменного тока; а порог отпускания – не менее 0,15Uном, что препятствует ложному срабатыванию реле;
- Потребляемая мощность обмоток напряжения постоянного тока не более 6Вт, переменного тока не более 10ВА, что обеспечивает возможность включения и особенно отключения реле маломощными контактами измерительных реле;
- Коммутационная способность контактов реле позволяет управлять обмотками включения и отключения вакуумных и масляных выключателей;
- Имеется возможность визуального наблюдения за состоянием и перемещением контактов без снятия корпуса (прозрачная крышка в месте расположения контактов), а также в исполнении с модулем через прозрачный корпус;
- Конструкция реле обеспечивает установку выступающим монтажом на вертикальной поверхности кремплением винтом или на DIN-рейке с передним или задним присоединением проводов (в одном исполнении без дополнительных деталей, шпилек и т.п.). Рабочее положение реле в пространстве произвольное;
- Негорючесть и огнестойкость по требованиям для необслуживаемых устройств:
- корпуса до 650 °С;
- клеммники и детали удерживающие токоведущие части – до960°С; - По стойкости к механическим воздействиям и основным параметрам и характеристикам реле пригодны для применения на АЭС, класс 3Н, 4Н в соответствии с НП306.2.141‑2008;
- Выводы реле допускают присоединение двух проводов сечением 0,12‑1,5мм² под пайку и 0,75‑2,5мм² под винт;
- Контакты реле - замыкающие и размыкающие;
- Схемы подключения, габаритные, присоединительные размеры, сочетание контактов (род и число) реле ПЭ41, ПЭ41‑М соответствуют и обеспечивают возможную замену реле РП17‑1, РП17‑4, РП17‑5, РП221, РП222, РП225.

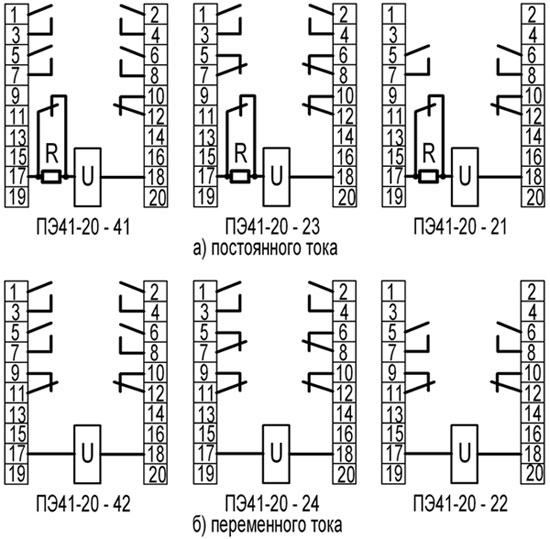

Рис.2 Схемы подключения
Реле ПЭ41, ПЭ41-М | постоянного тока | переменного тока | ||||||||||
Номинальное напряжение, В | 24 | 48 | 110 | 220 | 12 | 24 | 36 | 100 | 110 | 127 | 230 (230) |
380 (400) |
Сопротивление обмотки, Rа/Za, Ом | 45 | 150 | 850 | 3800 | 3,2 23 |
10,2 80 |
21 150 |
180 1340 |
200 1450 |
340 2270 |
850 6100 |
2700 20000 |
Срабатывание/отпускание | не более 0,7 / / не менее 0,2 Uн |
не более 0,8 / не менее 0,2 Uн | ||||||||||
Мощность, Вт (ВА) | не более 6 | не более (10) |

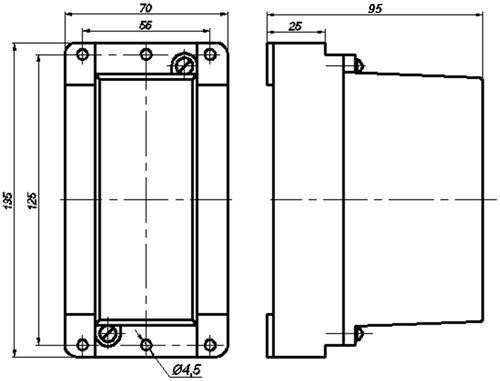

Рис.3 Габаритные, установочные и присоединительные размеры реле
с винтовыми зажимами с передним или задним присоединением проводников

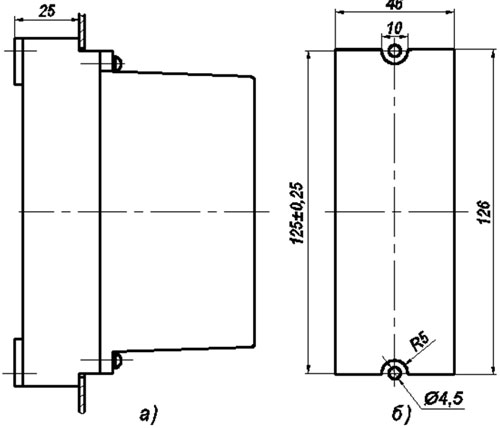

Рис.4 Крепление на панели реле с винтовыми зажимами
с задним присоединением проводников
