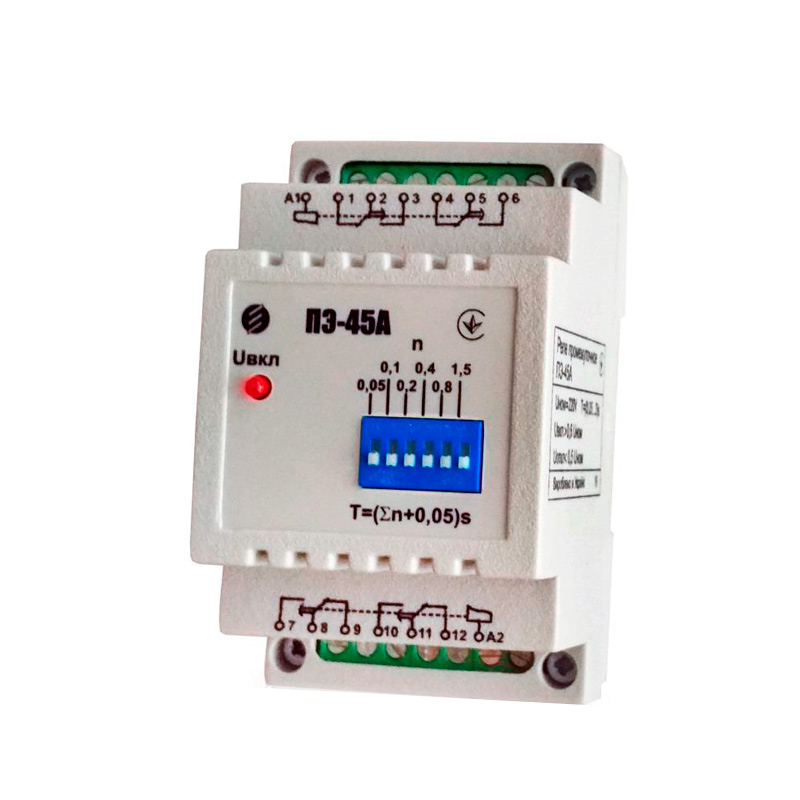

Реле промежуточные ПЭ45А

Цена по запросу
В наличии
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 07.12.2021 * 1050 ₽**

СДЭК 08.12.2021* 920 ₽**

DPD 06.12.2021* 400 ₽**

Самовывоз 07.12.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Реле промежуточные
Производитель Релсис
Дополнительные характеристики
Напряжение питания220 В
Степень защитыIP30, IP10
Конструктивное исполнениеПостоянного тока, Переменного тока, Электромагнитный
Область примененияРелейные схемы защиты
Тип крепленияна din-рейку
Другие особенностиПЭ, 4 контакта

Реле промежуточные ПЭ45А - одностабильные, замедленные при отключении, электромагнитные реле. Предназначены для применения в качестве вспомогательных реле в цепях постоянного и переменного тока частотой 50 Гц и 60 Гц в схемах защиты, управления и автоматики электроэнергетического и промышленного оборудования.

Условия эксплуатации

  • ­температура окружающего воздуха от минус 40 до плюс 55°С;
  • ­относительная влажность воздуха не более 98% при температуре 25°С.

Диаграмма работы реле

"Диаграмма работы реле"

При подаче на входы А1, А2 реле напряжения, значение которого превышает значение Uвкл = (0,60-0,75) Uном, срабатывают выходные реле (замыкаются контакты 8-7, 11-10, 2-3, 5-6 для реле ПЭ-45А, контакты 8-7, 11-10 для реле ПЭ-45А-1), светодиод «Uвкл» светится красным цветом.

Значение времени отключения задается дискретно переключателем. Выдержка отключения регулируемая, определяется по формуле Т = (∑n + 0,05) с, где ∑n – сумма цифр переключателя, против которых движки сдвинуты в сторону цифр. Переключатель имеет 6 движков с весовыми значениями: «0,05», «0,1», «0,2», «0,4», «0,8», «1,5».

При снижении входного напряжения до уровня Uоткл = (0,4-0,5) Uном светодиод «Uвкл» перестает светиться, начинается отсчет времени отключения. Через время, заданное переключателем на передней панели реле, отключаются выходные реле и размыкаются контакты 8-7, 11-10, 2-3, 5-6 для реле ПЭ-45А, контакты 8-7, 11-10 для реле ПЭ-45А-1, контакты реле возвращаются в исходное состояние. Если во время отсчета времени значение напряжения превысило Uвкл, то отсчет времени прекращается, контакты выходных реле остаются сработанными, светодиод «Uвкл» начинает светиться.

"Схема подключения реле"

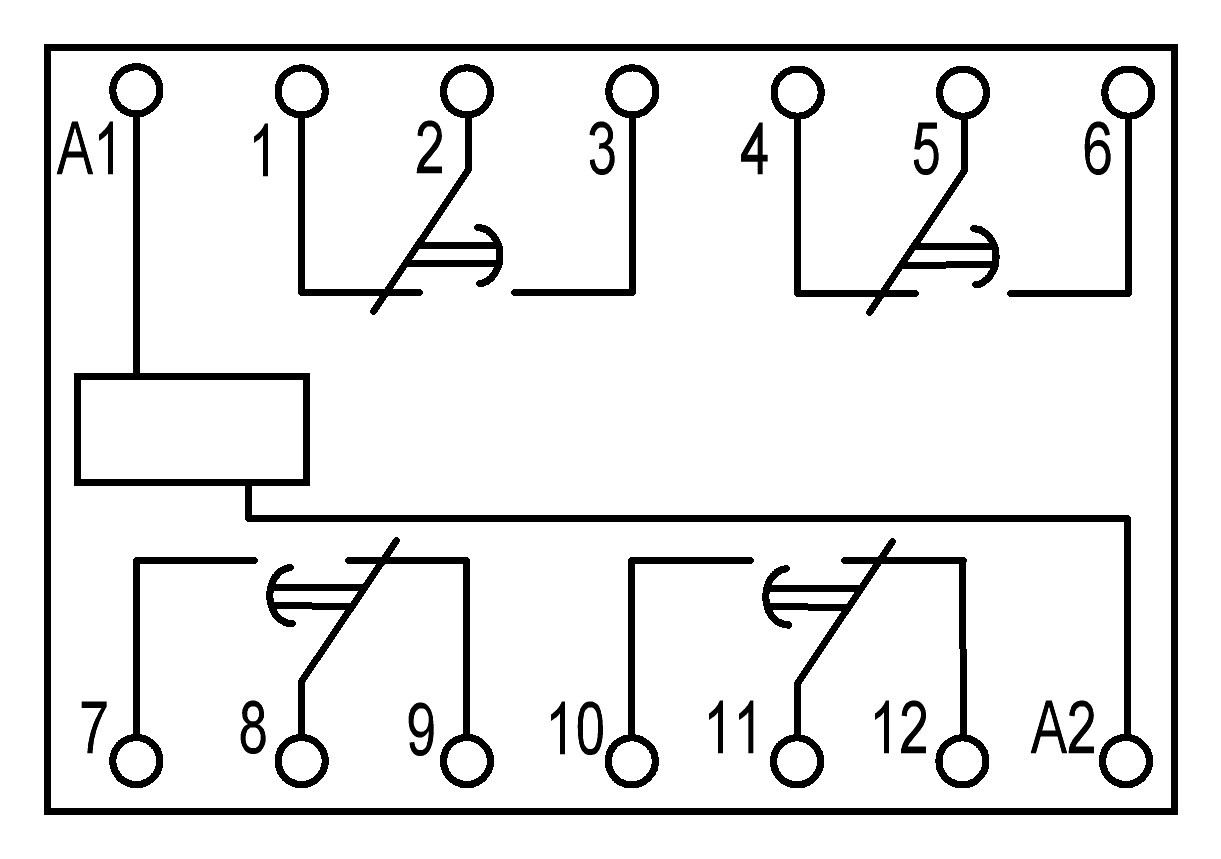

Рис.1 Схема подключения реле

Технические характеристики
Параметр Значение параметра
Номинальное напряжение питания, Uном, В:
- постоянного тока
- переменного тока частоты 50 Гц или выпрямленного
220
220
Максимально-допустимое напряжение питания, не более 1,2 Uном
Количество выходных контактов (независимых переключающих) 4
Потребляемая мощность при Uном, не более:
- постоянного тока, Вт
- переменного тока или выпрямленного, ВА
3,5
3,5
Потребляемый ток в импульсе, А, не более 0,3
Напряжение включения Uвкл=(0,60-0,75)Uном
Напряжение отключения Uоткл=(0,4-0,5)Uном
Время срабатывания (включения) при Uном, с, не более 0,05
Время отключения (регулируемая уставка):
- диапазон, с
- дискретность, с
- разброс времени отключения реле, %, не более
0,05–3,0
0,05
10
Коммутируемые напряжения АС/DC, В 12-250
Коммутируемые токи реле АС/DC, А от 0,1 до 5А / до 1А (60В),
до 0,25А (250В)
Отключаемая мощность, не более:
- переменного тока (cosφ≥0,5),ВА
- постоянного тока – (τ≤0,005с),Вт
450
50
Механическая износостойкость, циклов, не менее 500 000
Коммутационная износостойкость, циклов, не менее 100 000
Устанавливается на DIN–рейку 35 мм с помощью фиксатора
Степень защиты (ГОСТ14254-96)

по оболочке IP30,

по выводам IP10

Масса не более 0,3 кг

"Габаритные, установочные и присоединительные размеры"

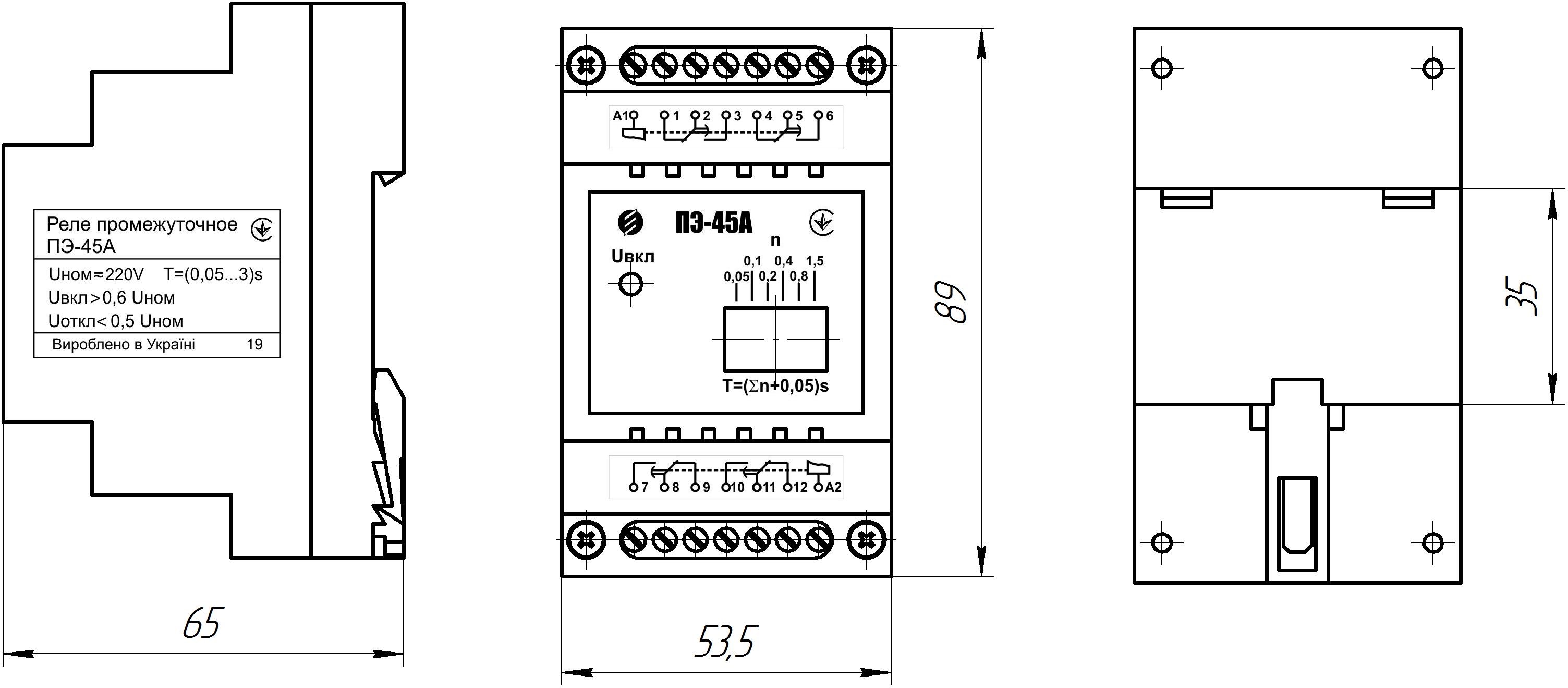

Рис.2 Габаритные, установочные и присоединительные размеры
