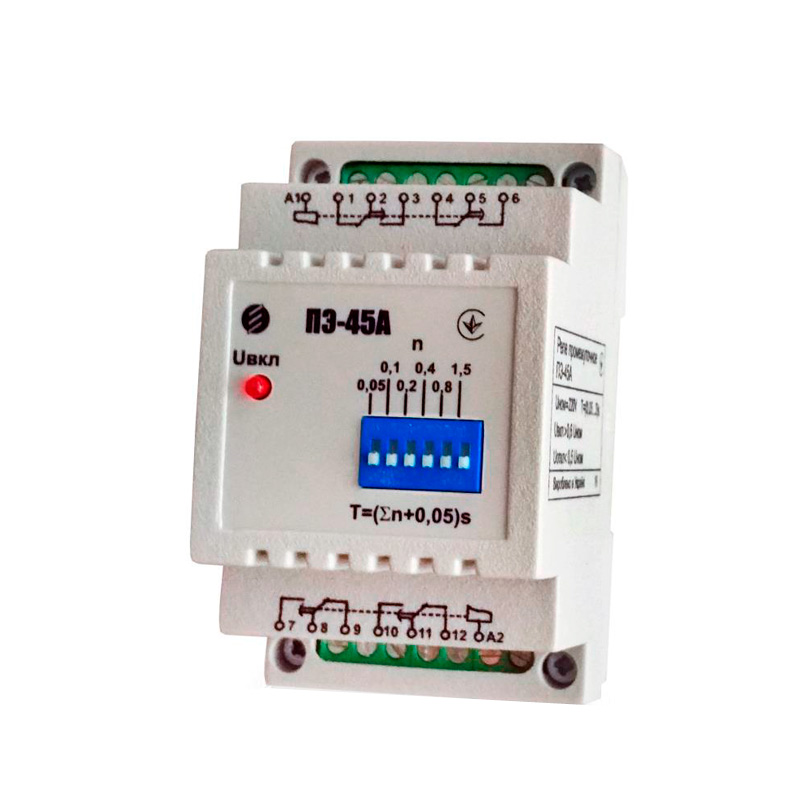

Реле промежуточные ПЭ-45А-1
ТК Деловые линии 25.12.2024 * 1050 ₽**
СДЭК 26.12.2024* 920 ₽**
DPD 24.12.2024* 400 ₽**
Самовывоз 25.12.2024* 0 ₽**
- Характеристики
- Описание
- Гарантия и возврат
- Адрес и контакты
- Отзывы
| Основные характеристики | |
|---|---|
| Категория | Реле промежуточные |
| Производитель | Релсис |
| Дополнительные характеристики | |
|---|---|
| Напряжение питания | 220 В |
| Степень защиты | IP30, IP10 |
| Конструктивное исполнение | Постоянного тока, Переменного тока, Электромагнитный |
| Область применения | Релейные схемы защиты |
| Тип крепления | на din-рейку |
| Другие особенности | ПЭ, 2 контакта |
Реле промежуточные ПЭ-45А-1 - одностабильные, замедленные при отключении, электромагнитные реле. Предназначены для применения в качестве вспомогательных реле в цепях постоянного и переменного тока частотой 50 Гц и 60 Гц в схемах защиты, управления и автоматики электроэнергетического и промышленного оборудования.
| Параметр | Значение параметра |
| Номинальное напряжение питания, Uном, В: - постоянного тока - переменного тока частоты 50 Гц или выпрямленного |
220 220 |
| Максимально-допустимое напряжение питания, не более | 1,2 Uном |
| Количество выходных контактов (независимых переключающих) | 2 |
| Потребляемая мощность при Uном, не более: - постоянного тока, Вт - переменного тока или выпрямленного, ВА |
3,5 3,5 |
| Потребляемый ток в импульсе, А, не более | 0,3 |
| Напряжение включения | Uвкл=(0,60-0,75)Uном |
| Напряжение отключения | Uоткл=(0,4-0,5)Uном |
| Время срабатывания (включения) при Uном, с, не более | 0,05 |
| Время отключения (регулируемая уставка): - диапазон, с - дискретность, с - разброс времени отключения реле, %, не более |
0,05–3,0 0,05 10 |
| Коммутируемые напряжения АС/DC, В | 12-250 |
| Коммутируемые токи реле АС/DC, А | от 0,1 до 5А / до 1А (60В), до 0,25А (250В) |
| Отключаемая мощность, не более: - переменного тока (cosφ≥0,5),ВА - постоянного тока – (τ≤0,005с),Вт |
450 50 |
| Механическая износостойкость, циклов, не менее | 500 000 |
| Коммутационная износостойкость, циклов, не менее | 100 000 |
| Устанавливается на | DIN–рейку 35 мм с помощью фиксатора |
| Степень защиты (ГОСТ14254-96) |
по оболочке IP30, по выводам IP10 |
| Масса не более | 0,3 кг |
Условия эксплуатации
- температура окружающего воздуха от минус 40 до плюс 55°С;
- относительная влажность воздуха не более 98% при температуре 25°С.

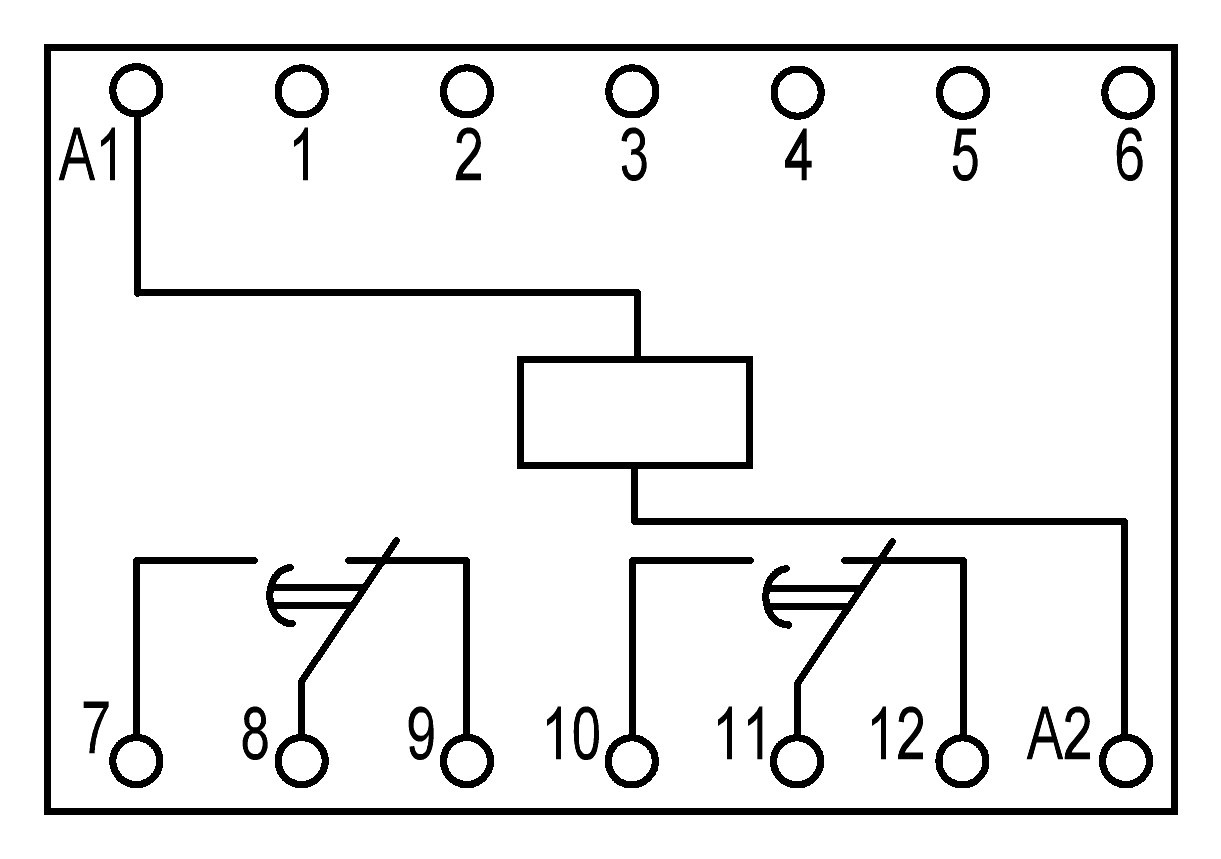

Рис.1 Схема подключения реле
Диаграмма работы реле
При подаче на входы А1, А2 реле напряжения, значение которого превышает значение Uвкл = (0,60-0,75) Uном, срабатывают выходные реле (замыкаются контакты 8-7, 11-10, 2-3, 5-6 для реле ПЭ-45А, контакты 8-7, 11-10 для реле ПЭ-45А-1), светодиод «Uвкл» светится красным цветом.
Значение времени отключения задается дискретно переключателем. Выдержка отключения регулируемая, определяется по формуле Т = (∑n + 0,05) с, где ∑n – сумма цифр переключателя, против которых движки сдвинуты в сторону цифр. Переключатель имеет 6 движков с весовыми значениями: «0,05», «0,1», «0,2», «0,4», «0,8», «1,5».
При снижении входного напряжения до уровня Uоткл = (0,4-0,5) Uном светодиод «Uвкл» перестает светиться, начинается отсчет времени отключения. Через время, заданное переключателем на передней панели реле, отключаются выходные реле и размыкаются контакты 8-7, 11-10, 2-3, 5-6 для реле ПЭ-45А, контакты 8-7, 11-10 для реле ПЭ-45А-1, контакты реле возвращаются в исходное состояние. Если во время отсчета времени значение напряжения превысило Uвкл, то отсчет времени прекращается, контакты выходных реле остаются сработанными, светодиод «Uвкл» начинает светиться.

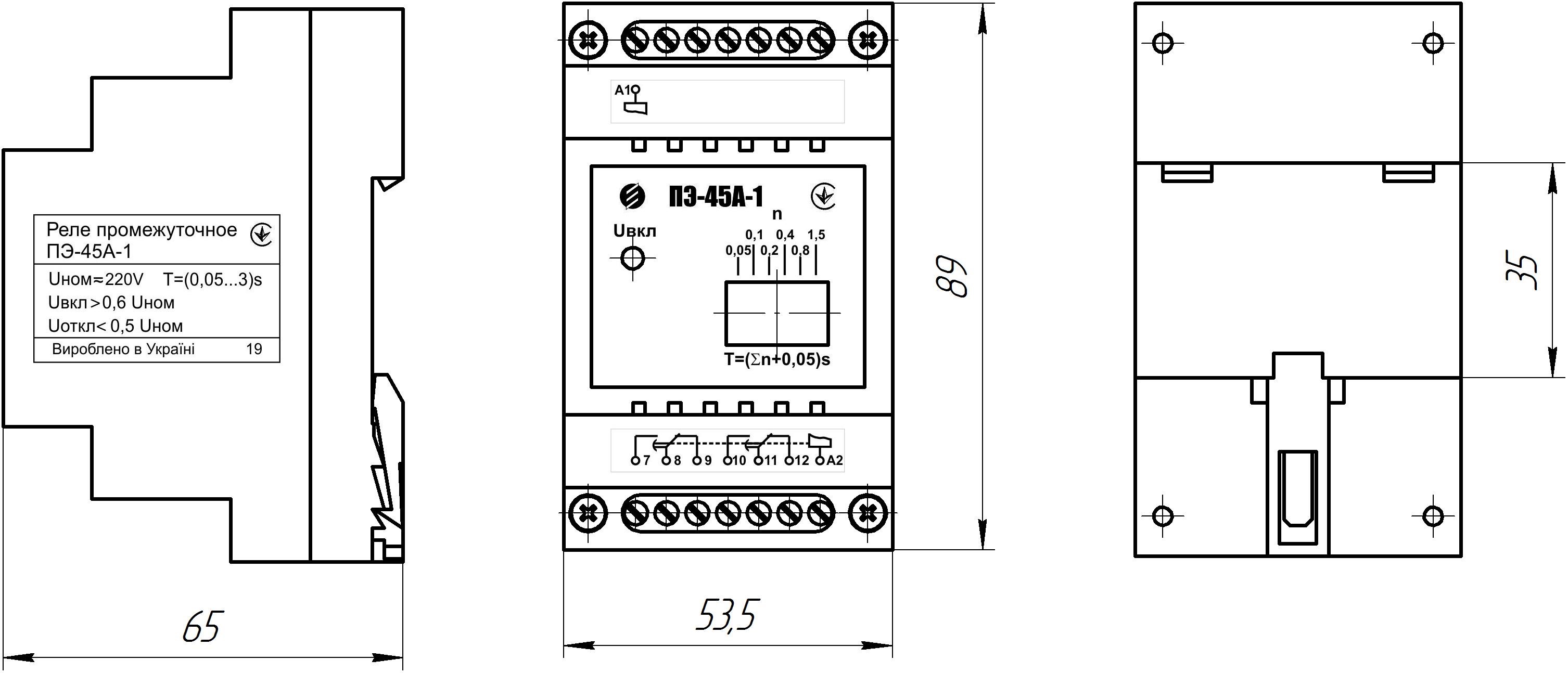

Рис.2 Габаритные, установочные и присоединительные размеры
