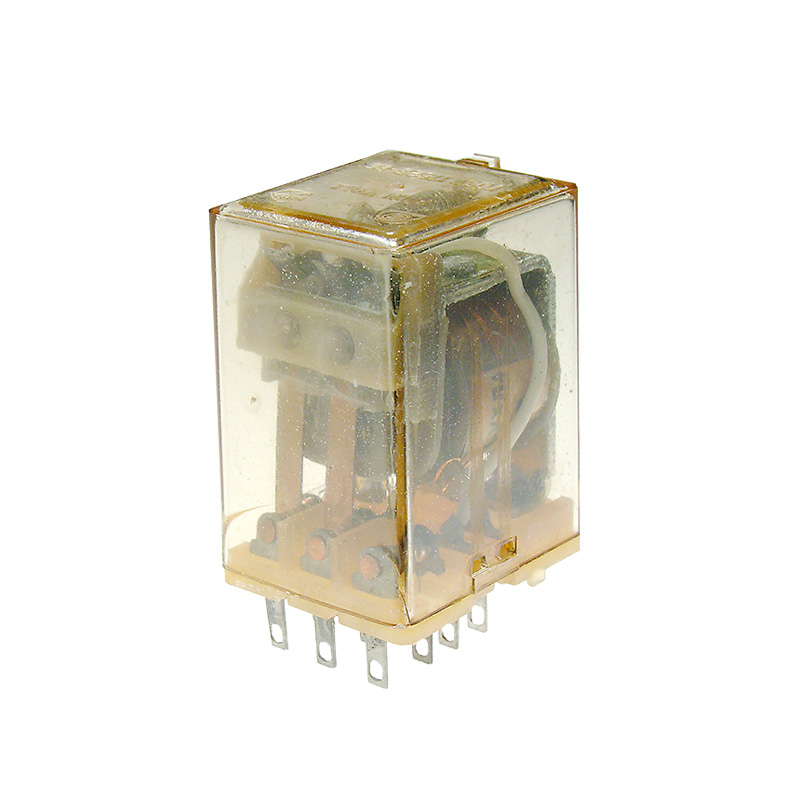

Реле РП-21-003

Цена по запросу

В наличии

Артикул товара: 1777

Добавить в корзину

Добавить к сравнению

info.mansarprom@gmail.com

Узнать оптовые цены

Сроки доставки

Доставка в город Санкт-Петербург

ТК Деловые линии 04.05.2024 * 1050 ₽**

СДЭК 05.05.2024* 920 ₽**

DPD 03.05.2024* 400 ₽**

Самовывоз 04.05.2024* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг

Характеристики
Описание
Гарантия и возврат
Адрес и контакты
Отзывы

Основные характеристики
Категория	Реле промежуточные
Производитель	Мелтекс

Дополнительные характеристики
Степень защиты	IP40
Потребляемая мощность	2 Вт, 3 Вт
Конструктивное исполнение	Промежуточные
Тип крепления	Винтовое, Пайка, на din-рейку

Реле РП-21-003 применяется в цепях управления электроприводами переменного тока напряжением до 380В частоты 50 и 60Гц и в цепях постоянного тока напряжением до 220В, являются комплектующими изделиями.

Структура условного обозначения

Реле промежуточные маркируются так - РП 21 003 – 12В УХЛ (О) 4 А, где:

РП – Реле промежуточное.
21 – Обозначение серии.
003 – Исполнение по сочетанию контактов (3 переключающих).
– / ~ – Род тока включающей катушки (постоянный / переменный).
12В – Номинальное напряжение, В. УХЛ (О)
4 – Климатическое исполнение и категория размещения по ГОСТ 15150-69.
А – Исполнение реле по коммутационной износостойкости класса (А, Б)

Технические характеристики
Параметры	Значения
Количество групп переключающих контактов	3
Номинальный ток контактов	5 А
Минимальный ток контактов	0,025 А
Потребляемая мощность для постоянного тока	2 Вт
Потребляемая мощность для переменного тока	3 Вт
Масса	0,07 кг
Габаритные размеры	34×29×54 мм

Исполнение

Реле РП-21-003 предусматривает три группы переключающих контактов. Реле также может поставляться с колодками (розетками). Колодки – монтажные устройства, предназначенные для крепления на DIN-рейки и другие плоскости, изготовлены из прочных, пожарозащищенных материалов (графит).

Способ крепления – путём монтажа розеток (колодок) на панель винтами или при помощи защелок с последующей пайкой проводников или присоединения винтами. Степень защиты реле - IP40.

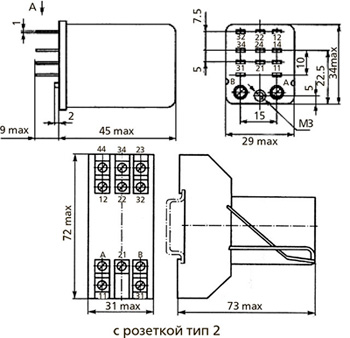

Рис.1. Габаритный чертеж реле РП-21-003
