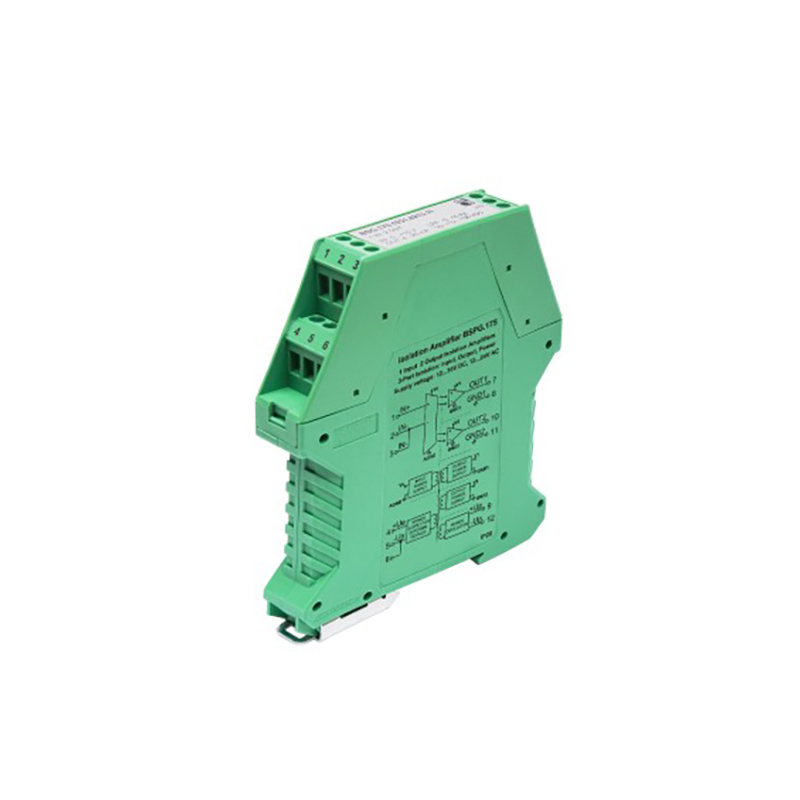

Растроитель аналоговых сигналов TSG.175

Цена по запросу
В наличии
Артикул товара: 2069
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 29.09.2021 * 1050 ₽**

СДЭК 30.09.2021* 920 ₽**

DPD 28.09.2021* 400 ₽**

Самовывоз 29.09.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Производитель Промсат
Дополнительные характеристики
Напряжение питания24 В
Диапазон измеренийот 10мВ до 200В, от 10мВ до 300В, 0-100 мА
Степень защитыIP20
Потребляемая мощность1,5 Вт
Тип крепленияна din-рейку

Токовый разветвитель, растроитель аналоговых сигналов TSG.175 служит для повторения либо преобразования одного входного аналогового сигнала в три гальванически развязанных аналоговых выхода постоянного тока (0-20мА, 4-20мА и др.), или напряжения (0-5В, 0-10В и др.).

Исполнение

Растроители TSG.175 серии производят линейное преобразование входного сигнала в три независимых нормированных выходных сигнала постоянного тока (0..20mA, 4..20mA и др.), либо постоянного напряжения (0..5V, 0..10V и др.). Разветвители сигналов нашего производства, обеспечивают трехуровневую гальваническую изоляцию между входом и выходом, а так же между выходами и питанием разветвителя.

Конструктивно данные преобразователи сигналов выполнены в компактном корпусе шириной 17,5мм с возможностью установки на DIN-рейку.

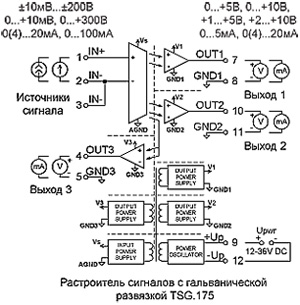

Рис.1. Структурная схема преобразователей сигналов TSG.175
Рис.1. Структурная схема преобразователей сигналов TSG.175

Технические характеристики

Вход:

Количество каналов

Один гальванически развязанный входов

Диапазон измерительного сигнала

Двухполярного постоянного напряжения: от ±10мВ до ±200В

Постоянного напряжения: от 0..+10мВ до 0..+300В

Постоянного тока: от 0..1мА до 0..100мА

Выход:

Количество каналов

Три гальванически развязанных выхода

Диапазоны выходных сигналов

Постоянного тока: 0-5мА, 0-20мА, 4-20мА

Постоянного напряжения: 0..+5В, +1..+5В, 0..+10В, +2..+10В

Сопротивление нагрузки (для выходов пост. тока)

·  250 Ом (номинальное значение)

·  0..500 Ом (опционально)

Максимальный выходной ток

(для выходов пост. напряжения)

15 мА

Погрешность:

Пределы основной погрешности

±0,25% (от диапазона преобразования)

Пределы температурной погрешности

±0,005% / °C (от диапазона преобразования)

Питание

Номинальное напряжение питания

24 VDC ±5%

Допустимый диапазон напряжения

питания

·  от +12VDC.. до +36VDC

·  от 12VAC.. до 24VAC

Потребляемая мощность

Не более 1,5 Вт

Окружающая среда

Степень защиты

IP20

Температура при хранении

-40 °C ~ +60 °C

Температура при эксплуатации

-40 °C ~ +60 °C

Влажность при эксплуатации

35-95% RH (без конденсата)

Размеры

Габаритные размеры ШхДхВ, мм.

17,5 x 99 x 114,5 мм.

Работа устройства

Растроители сигналов с гальванической развязкой TSG.175 являются аналоговыми устройствами, предназначенными для гальванической развязки, разветвления и линейного преобразования сигналов различных датчиков и электронных устройств с выходным электрическим сигналом постоянного напряжения и постоянного тока.

Выходными сигналами растроителя являются стандартные нормированные сигналы постоянного напряжения или постоянного тока 4...20мА. Растроитель осуществляет усиление и фильтрацию входного сигнала, формирование трех независимых выходных сигналов, полную трехуровневую гальваническую развязку.

Структурная схема растроителя представлена на рисунке 4.1. Сигнал, с входных клемм IN+, IN- растроителя поступает на вход входного масштабирующего усилителя, с выхода которого сигнал поступает на входы оптронной гальванической развязки двух выходов. С выходов оптронной гальванической развязки сигналы поступают на входы выходных масштабирующих усилителей и фильтров нижних частот (ФНЧ), осуществляющих фильтрацию и формирование нормированных выходных сигналов, которые поступают на выходные клеммы OUT1, OUT2 и OUT3 растроителя.

Формирователь питания с трансформаторной развязкой, осуществляет гальванически изолированное питание входных цепей растроителя. Входной стабилизатор питания (Input Power Supply) обеспечивает питанием входную часть растроителя. Выходные стабилизаторы питания (Output Power Supply) обеспечивают стабилизированное питание выходных частей растроителя.

Питание растроителя осуществляется от источника питания постоянного тока с выходным напряжением от 12В до 36В. Источником питания может служить любой AC/ DC трансформаторный (без стабилизации) или импульсный блок питания. Также, питание растроителя может осуществляться от источника питания переменного тока с выходным напряжением от 12В до 24В.

На плате растроителя имеются две регулировки в каждом из трех выходов: подстроечные резисторы, регулирующие нижнюю и верхнюю точки диапазона выходного сигнала.

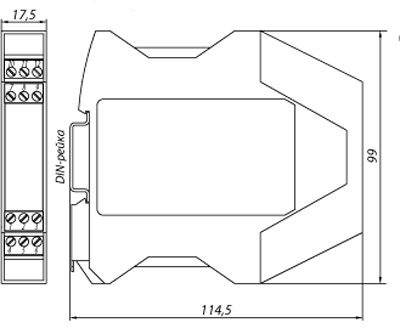

Рис.2. Габаритные размеры модуля TSG.175
Рис.2. Габаритные размеры модуля TSG.175
