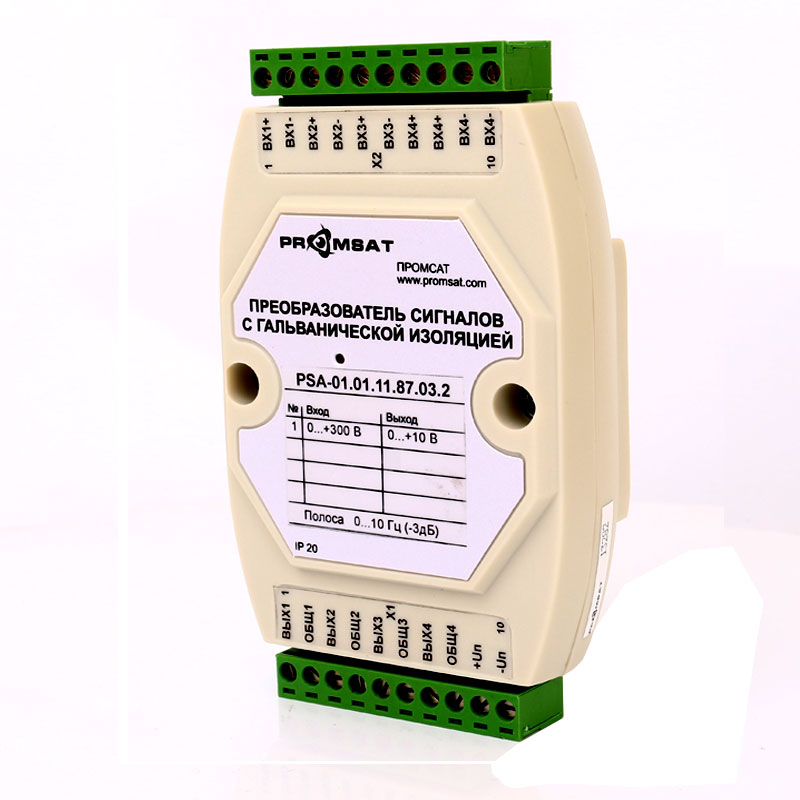

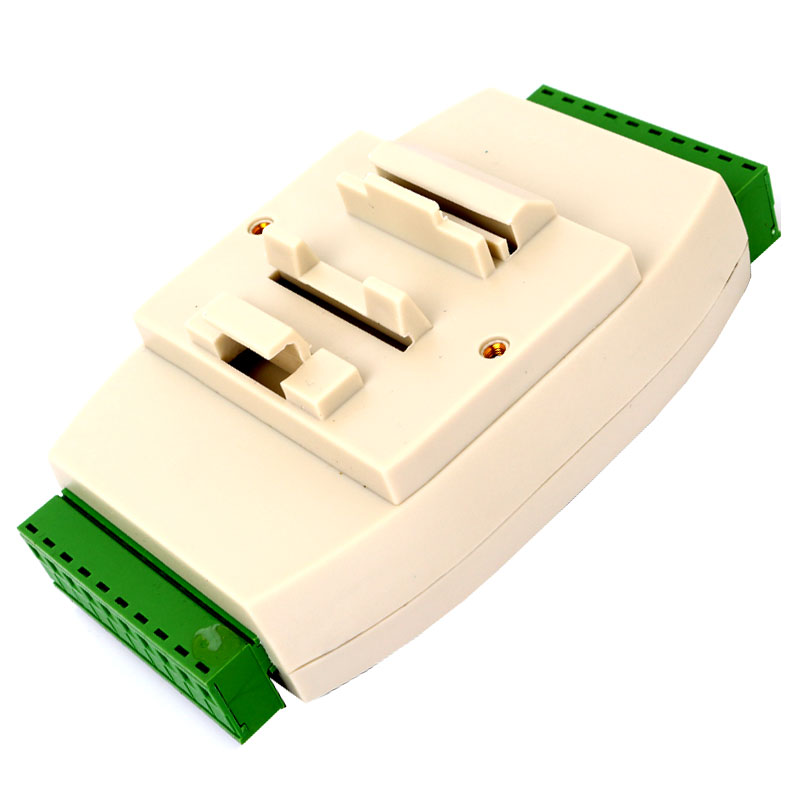

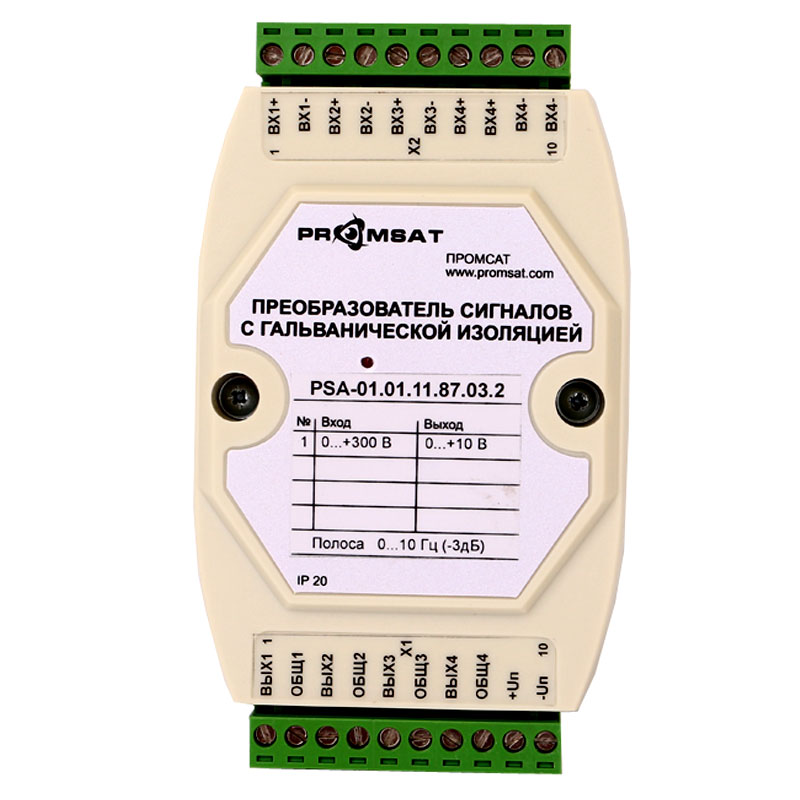

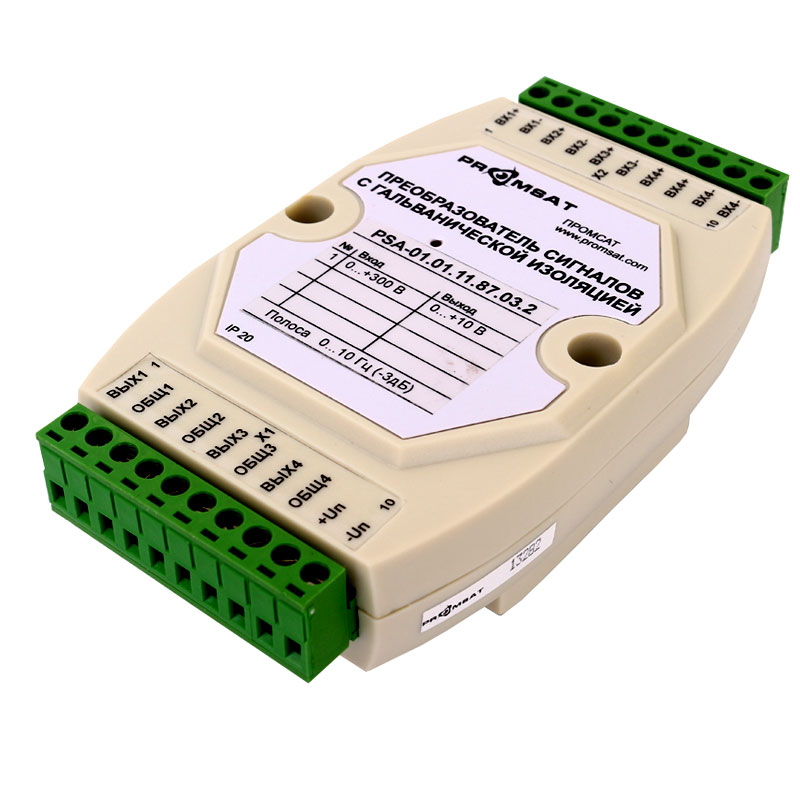

Преобразователи сигналов PSA-01.01.11.87.03.2

Цена по запросу
В наличии
Артикул товара: 2121
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 26.09.2021 * 1050 ₽**

СДЭК 27.09.2021* 920 ₽**

DPD 25.09.2021* 400 ₽**

Самовывоз 26.09.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Преобразователи сигналов
Производитель Промсат
Дополнительные характеристики

Преобразователи сигналов PSA-01.01.11.87.03.2 предназначен для преобразования и нормирования входных сигналов напряжения постоянного тока, действующего значения переменного напряжения, постоянного тока, действующего значения переменного тока с индивидуальной гальванической развязкой 1500 В по каналам.

Комплектация

В комплект поставки входит:

  • преобразователь сигналов с гальванической изоляцией PSA - 01.01.11.87.03.2
  • паспорт (1 экз. на 5 шт.)
  • упаковка
Технические характеристики
Параметр Значение
Вход
Номинальный диапазон входного напряжения преобразователя  "Входные параметры"
Схемы тензорезисторных датчиков полумостовая, мостовая
Диапазон сопротивлений тензорезисторных датчиков от 90 Ом до 800 Ом
Схемы подключения датчика:
для полумостовых тензорезисторных датчиков: трехпроводная
для мостовых тензорезисторных датчиков: четырехпроводная
Входное сопротивление преобразователя: 10 МОм
Питание датчика гальванически изолированное напряжение постоянного тока 5 ± 0,1 В
Пределы основной приведенной к диапазону преобразования погрешности: ±0,25%
Погрешность нелинейности: не более 0,1%
Выход
Диапазон выходных аналоговых сигналов: см. таблицу » "Диапазоны выходных сигналов"
Зависимость выходного сигнала от изменения входного сигнала линейная
Выходное сопротивление преобразователя с выходным нормированным сигналом постоянного напряжения: не более 0,1 Ом
Сопротивление нагрузки выхода преобразователя с выходным нормированным сигналом постоянного напряжения не более 5кОм
Сопротивление нагрузки выхода преобразователя с выходным нормированным сигналом постоянного тока:
для диапазона выходного тока 0...5 мА: не более 1500 Ом
для диапазона выходного тока 0(4)...20 мА не более 260 Ом
Время установления выходного сигнала от 10% до 90% : 10…1000 мс.
Подавление помехи общего вида 50/60 Гц: не менее 100 дБ
Дополнительная погрешность в рабочем диапазоне температур ±0,15% / 10°С
Питание преобразователей: напряжение постоянного тока в диапазоне +10…+30 В
Рабочая температура окружающего воздуха для модуля -10 до +60°С
Относительная влажность 98% при температуре +35°С
Температура хранения -20 до +70°С
Напряжение гальванической изоляции: 1500 В

Модификации

Маркировка при заказе: PSA-01.01.14.18.03.1

Где:

PSA-01.01. «Количество каналов». «Диапазон входного сигнала». «Диапазон выходного сигнала». «Частотный диапазон»

Количество каналов:

12-два

13-три

14-четыре

Диапазон входного сигнала:

98 – 0…+500 В

97 – 0…+400 В

87 – 0…+300 В

86 – 0…+250 В

85 – 0…+200 В

84 – 0…+150 В

83 – 0…+120 В

82 – 0…+100 В

81 – 0… +50 В

19 – 0…+24 В

80 – 0…+15 В

18 – 0…+10 В

17 – 0…+5 В

16 – 0…+2,5 В

15 – 0…+1 В

09 – 0…+150 мВ

08 – 0…+100 мВ

07 – 0…+75 мВ

06 – 0…+50 мВ

05 – 0…+10 мВ

96 - ±400 В

95 - ±300 В

94 - ±200 В

93 - ±150 В

92 - ±100 В

91 - ±50 В

14 - ±24 В

13 - ±10 В

12 - ±5 В

11 - ±2,5 В

10 - ±1 В

88 ±250 мВ

90 - ±200 мВ

89 ±150 мВ

04 - ±100 мВ

03 - ±75 мВ

02 - ±50 мВ

01 - ±10 В

-

Диапазон выходного сигнала

09 – 0…+15 В

04 - +1…+5 В

03 – 0…+10 В

02 – 0…+5 В

01 – 0…+2,5 В

08 - ±10 В

07 - ±5 В

06 - ±2,5 В

Частотный диапазон

9 – 0…10 кГц

8 – 0…5 кГц

7 – 0…1 кГц

6 – 0…500 Гц

5 – 0…100 Гц

4 – 0…50 Гц

3 – 0…20 Гц

2 – 0…10 Гц

1 – 0…3 Гц

Преобразователи входного сигнала переменного напряжения

Маркировка при заказе: PSA-01.02.13.28.03,

Где:

PSA-01.02. «Количество каналов». «Диапазон входного сигнала». «Диапазон выходного сигнала»:

Количество каналов

12 - два

13 - три

14 - четыре

Диапазон входного сигнала

28 – 0…400 В

27 – 0…300 В

29 – 0… 250 В

26 – 0…150 В

25 – 0…125 В

24 – 0…100 В

23 – 0…10 В

22 – 0…5 В

21 – 0…1 В

20 – 0…100 мВ

Диапазон выходного сигнала

09 – 0…+15 В

04 - +1…+5 В

03 – 0…+10 В

02 – 0…+5 В

01 – 0…+2,5 В

08 - ±10 В

07 - ±5 В

06 - ±2,5 В

Преобразователи входного сигнала постоянного тока

Маркировка при заказе: PSA-01.03.14.31.03.2

Где:

PSA-01.03. «Количество каналов». «Диапазон входного сигнала». «Диапазон выходного сигнала». «Частотный диапазон»

Количество каналов

12 – два

13 – три

14 – четыре

Диапазон входного сигнала

32 – 4…20 мА

34 – 0…250 мкА

31 – 0…20 мА

33 – 0…150 мкА

30 – 0…5 мА

Частотный диапазон

7 – 0…1 кГц

6 – 0…500 Гц

5 – 0…100 Гц

4 – 0…50 Гц

3 – 0…20 Гц

2 – 0…10 Гц

1 – 0…3 ГЦ



Преобразователи входного сигнала переменного тока

Маркировка при заказе: PSA-01.04.12.32.06

Где:

PSA-01.04. «Количество каналов». «Диапазон входного сигнала». «Диапазон выходного сигнала»

Количество каналов

12 - два

13 - три

14 - четыре

Диапазон входного сигнала

32 – 0…5 А

30 – 0…1 А

Диапазон выходного сигнала

09 – 0…+15 В

04 - +1…+5 В

03 – 0…+10 В

02 – 0…+5 В

01 – 0…+2,5 В

08 - ±10 В

07 - ±5 В

06 - ±2,5 В

Трехканальные преобразователи сигналов с гальванической изоляцией серии PSA-01 с выходным нормированным сигналом постоянного тока

Трехканальные преобразователи сигналов серии PSA-01 имеют тоже назначение. Технические характеристики по каналам приведены ниже.

Преобразователи входного сигнала постоянного напряжения

Маркировка при заказе: PSA-01.01.23.81.12.2

Где:

PSA-01.01. «Количество каналов». «Диапазоны входного сигнала». «Диапазон выходного сигнала». «Частотный диапазон»:

Количество каналов

21 – один

22 – два

23 – четыре

Диапазон входного сигнала

98 – 0…+500 В

97 - 0…+400 В

87 - 0…+300 В

86 - 0…+250 В

85 - 0…+200 В

84 - 0…+150 В

83 - 0…+120 В

82 0…+100 В

81 - 0…+50 В

19 - 0…+24 В

80 - 0…+15 В

18 - 0…+10 В

17 - 0…+5 В

16 - 0…+2,5 В

15 - 0…+1 В

09 - 0…+150 мВ

08 - 0…+100 мВ

07 - 0…+75 мВ

06 - 0…+50 мВ

05 - 0…+10 мВ

96 - ±400 В

95 - ±300 В

94 - ±200 В

93 - ±150 В

92 - ±100 В

91 - ±50 В

14 - ±24 В

13 - ±10 В

12- ±5 В

11 - ±2,5 В

10 - ±1 В

88 - ±250 мВ

90 - ±200 мВ

89 - ±150 мВ

04 - ±100 мВ

03 - ±75 мВ

02 - ±50 мВ

01 - ±10 мВ





Диапазон выходного сигнала

12 – 4…20 мА

11 – 0…20 мА

10 – 0…5 мА

Частотный диапазон

9 – 0…10 кГц

8 – 0…5 кГц

7 – 0…1 кГц

6 – 0…500 Гц

5 – 0…100 Гц

4 – 0…50 Гц

3 – 0…20 Гц

2 – 0…10 Гц

1 – 0…3 Гц

Преобразователи входного сигнала переменного напряжения

Маркировка при заказе: PSA-01.02.22.20.12

Где:

PSA-01.02. «Количество каналов». «Диапазон входного сигнала». «Диапазон выходного сигнала»

Количество каналов

21 - один

22 - два

23 – три

Диапазон входного сигнала

28 – 0…400 В

27 – 0…300 В

29 – 0…250 В

26 – 0…150 В

25 – 0…125 В

24 – 0…100 В

23 – 0…10 В

22 – 0…10 В

21 – 0…1 В

20 – 0…100 мВ

Диапазон выходного сигнала

12 – 4…20 мА

11 – 0…20 мА

10 – 0…5 мА

Преобразователи входного сигнала постоянного тока

Маркировка при заказе: PSA-01.03.23.30.10.5

Где:

PSA-01.03. «Количество каналов». «Диапазон входного сигнала». «Диапазон выходного сигнала». «Частотный диапазон»

Количество каналов

21 - один

22 - два

23 – три

Диапазон входного сигнала

32 – 4…20 мА

34 – 0…250 мкА

31 – 0…20 мА

33 – 0…150 мкА

30 – 0…5 мА



Диапазон выходного сигнала

12 – 4…20 мА

11 – 0…20мА

10 – 0…5 мА

Частотный диапазон

7 – 0…1 кГц

6 – 0…500 Гц

5 – 0…100 Гц

4 – 0…50 Гц

3 – 0…20 Гц

2 – 0…10 Гц

1 – 0…3 Гц



Преобразователи входного сигнала переменного тока

Маркировка при заказе: PSA-01.04.22.36.12

Где:

PSA-01.04. «количество каналов». «диапазон входного сигнала». «Диапазон выходного сигнала»

Количество каналов

21 - один

22 -два

23 – три

Диапазон входного сигнала

32 – 0…5 А

30 – 0…1 А

Диапазон выходного сигнала

12 – 4…20 мА

11 – 0…20 мА

10 – 0…5 мА



Раздвоители и растроители сигналов с гальванической изоляцией серии PSA-01 с выходным нормированным сигналом постоянного тока

Технические характеристики схожи, однако данный измерительный преобразователь – нормализатор с одним входом и с двумя выходами, или с тремя выходами.

Раздвоители и растроители входного сигнала постоянного напряжения

Маркировка при заказе: PSA-01.01.32.08.12.2

Где:

PSA-01.01. «раздвоитель/растроитель сигналов». «Диапазон входного сигнала». «Диапазон выходного сигнала». «Частотный диапазон»

33 - растроитель

32 - раздвоитель

Диапазон входного сигнала

80 – 0…+15 В

18 – 0…+10 В

17 – 0…+5 В

13 - ±10 В

08 – 0…+100 мВ

07 – 0…+75 мВ

12 - ±5 В

04 - ±100 мВ

03 - ±75 мВ

Диапазон выходного сигнала

12 – 4…20 мА

11 – 0…20 мА

10 – 0…5 мА

Частотный диапазон

7 – 0…1 кГц

6 – 0…500 Гц

5 – 0…100 Гц

4 – 0…50 Гц

3 – 0…20 Гц

2 – 0…10 Гц

1 – 0…3 Гц



Раздвоители и растроители входного сигнала постоянного тока

Маркировка при заказе: PSA-01.03.33.32.12.2

Где:

33 - растроитель

32 - раздвоитель

Диапазон входного сигнала

32 – 4…20 мА

31 – 0…20 мА

30 – 0…5 мА

Диапазон выходного сигнала

12 – 4…20 мА

11 – 0…20 мА

10 – 0…5 мА

Частотный диапазон

7 – 0…1 кГц

6 – 0…500 Гц

5 – 0…100 Гц

4 -0…50 Гц

3 – 0…20 Гц

2- 0…10 Гц

1 – 0…3 Гц



Раздвоители и растроители входного сигнала постоянного напряжения

Маркировка при заказе: PSA-01.11.33.03.12.2

Где:

33 - растроитель

32 – раздвоитель

Диапазон входного сигнала

80 – 0…+15 В

18 – 0…+10 В

17 – 0…+15 В

08 – 0…+100 мВ

07 – 0…+75 мВ

13 – 0…±10 В

12 - ±5 мВ

04 - ±100 мВ

03 - ±75 мВ

Диапазон выходного сигнала

12 – 4…20 мА

11 – 0…20 мА

10 – 0…5 мА

Частотный диапазон

7 – 0…1 кГц

6 – 0…500 Гц

5 – 0…100 Гц

4 – 0…50 Гц

3 – 0…20 Гц

2 – 0…10 Гц

1 – 0…3 Гц





Раздвоители и растроители входного сигнала постоянного тока

Маркировка при заказе: PSA-01.13.33.32.12.2

Где:

33 - растроители

32- раздвоители

Диапазон входного сигнала

32 – 4…20 мА

31 – 0...20 мА

30 – 0…5 мА

Диапазон выходного сигнала

12 – 4…20 мА

11 – 0…20 мА

10 – 0…5 мА

Частотный диапазон

7 – 0…1 кГц

6 – 0…500 Гц

5 – 0…100 Гц

4 – 0…50 Гц

3 – 0…20 Гц

2 – 0…10 Гц

1 – 0…3 Гц



Конструкция

Конструктивно, преобразователь PSA-01 представляет собой пластмассовый корпус, обеспечивающий степень защиты от внешних воздействий IP20, предназначенный для установки на плоскую поверхность (крепление винтами М4) или на монтажную DIN8 рейку TS 35.

Входные и выходные провода, провода питания преобразователя подключаются к двум разъёмным клеммным соединителям.

Схема габаритных размеров преобразователя сигналов PSA-01.01.11.87.03.2

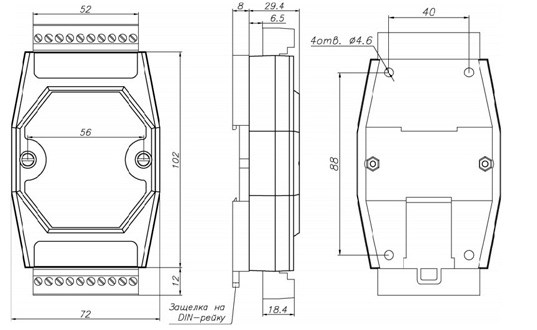

Рис.1 Габаритные и установочные размеры преобразователя PSA-01.01.11.87.03.2

Схема подключения PSA-01.01.11.87.03.2

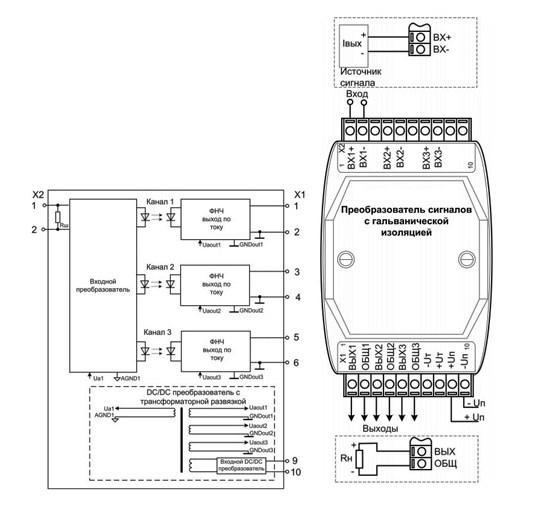

Рис.2 Схема подключения

Функциональная схема PSA-01.01.11.87.03.2

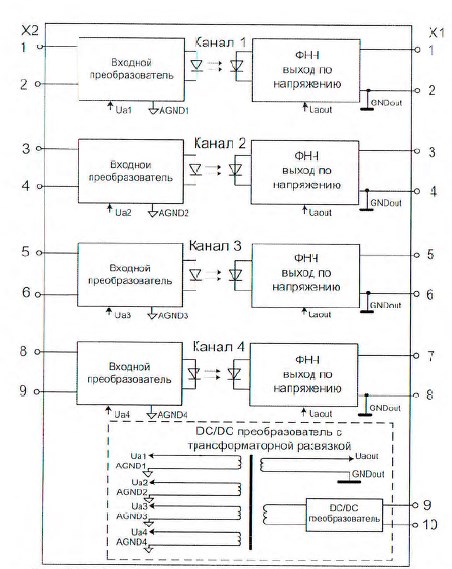

Рис.3 Функциональная схема

    Условия гарантии

    На весь ассортимент продукции действует гарантия от производителя – 12 месяцев. Работоспособность гарантирована согласно действующим ТУ (техническим условиям) на каждый вид продукции. Гарантия распространяется на оборудование согласно заявленным гарантийным срокам при соблюдении правил эксплуатации и своевременной замены деталей, имеющих ограниченный ресурс.

    Условия возврата

    В соответствие с действующим законодательством РФ, технически сложные товары ненадлежащего качества не подлежат возврату и обмену. Претензии по браку принимаются в сроки, согласно законодательству РФ.

    Адрес и контакты торговой компании «МансарПром»

    mansarprom@yandex.ru Прием заявок круглосуточно
    Написать в WhatsApp По вопросам продукции и сроков поставки
    @mansarprom По вопросам возврата и гарантии
    8 (800) 302-87-50 Многоканальный бесплатный для РФ
    +7 (499) 113-59-27 Отдел продаж в Москве
    +7 (472) 299-70-34 Отдел продаж в Белгороде
    Россия, Москва, 115088, ул. Южнопортовая 5с7
    Россия, Белгород, 308015, ул, Пушкина 49А

    Последний отзыв о компании

    ООО "НПЦ "ЭТАЛОНПРИБОР"
    24.05.2021

    Наша компания ООО "НПЦ "ЭТАЛОНПРИБОР" выражает благодарность
    выражает благодарность Группе компаний «МансарПром»,, за
    качественное и грамотное обслуживание наших заказов.
    В процессе работы с ГК «МансарПром», все специалисты оперативно
    берут заказы в работу, поставка на наше предприятие всегда
    происходит своевременно, в специфике нашего завода, продукция
    требуется незамедлительно ,с 2017 г. ГК «МансарПром» надежно нам в
    этом помогает.
    Приятно иметь надежных поставщиков в наше время. Спасибо за Ваш
    профессионализм и добросовестную работу
