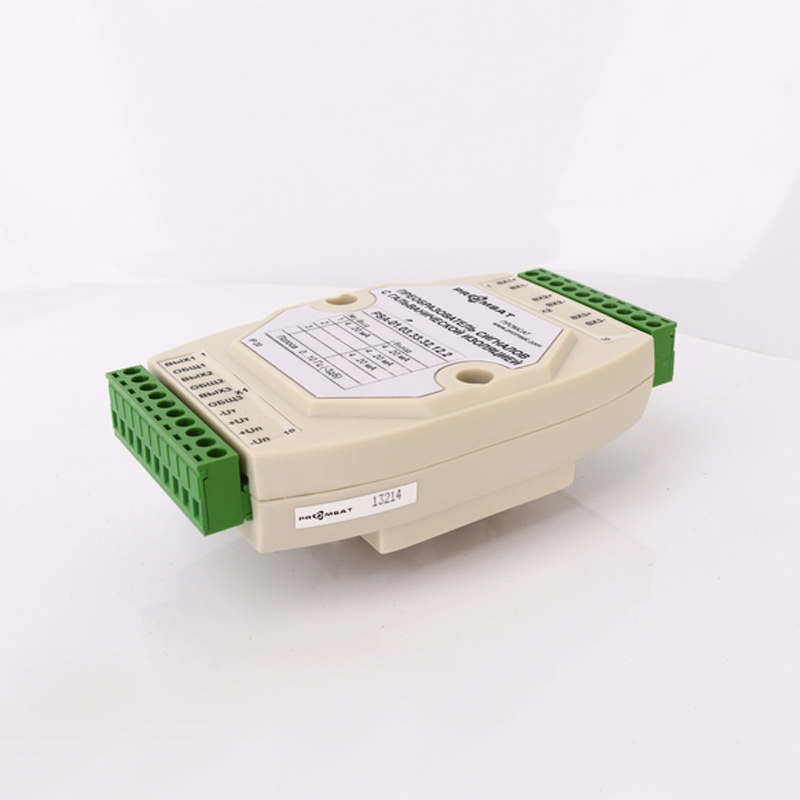

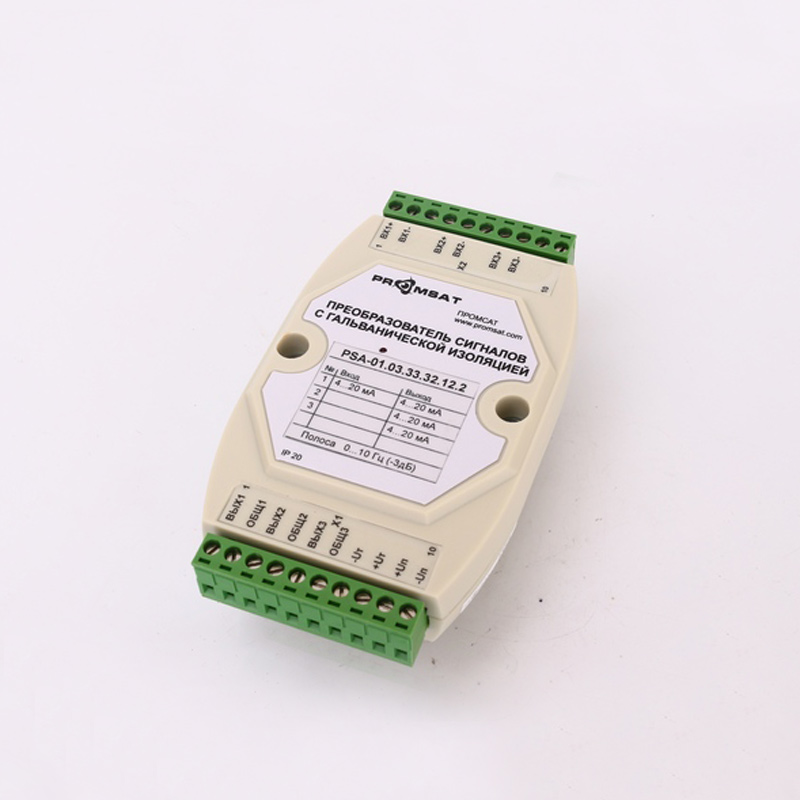

Преобразователь сигналов PSA-01.03.33.32.12.2

Цена по запросу
В наличии
Артикул товара: 2102
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 08.10.2021 * 1050 ₽**

СДЭК 09.10.2021* 920 ₽**

DPD 07.10.2021* 400 ₽**

Самовывоз 08.10.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Преобразователи сигналов
Производитель Промсат
Дополнительные характеристики
Потребляемая мощность1,7 Вт

Преобразователь сигналов PSA-01.03.33.32.12.2 - это растроитель токов, который предназначен для преобразования одного входящего сигнала постоянного тока в три исходящих нормированных гальванически изолированных сигнала постоянного тока.

Принцип работы

Преобразователь PSA-01.03.33.32.12.2 служит для линейного нормирования и преобразования выходных сигналов различных электронных блоков и датчиков, которые имеют на выходе как нестандартный, так и стандартный электрический сигнал.

Поступающий на вход преобразователя сигнал поступает через оптронную развязку в выходной блок, который осуществляет формирование и фильтрацию нормированного выходного сигнала.

Технические характеристики
Количество входов 1
Количество выходов 3
Входной сигнал изменяется в диапазоне, мА 4…20
Выходной сигнал изменяется в диапазоне, мА 4…20
Сопротивление на входе, Ом 50±0,5
Сопротивление нагрузки не превышает, Ом 510
Частотный диапазон, Гц 0…10 Гц (-3 дБ)
Время установления выходного сигнала, в течении которого он входит в зону пределов допускаемой основной погрешности, не более, с 0,1
Подавление помехи общего вида 50/60 Гц не менее, Дб 100
Пределы допускаемой основной приведенной к диапазону преобразования погрешности, % ±0.25
Дополнительная погрешность в рабочем диапазоне температур, %/ 0С ±0,15/10
Питание преобразователя – напряжение постоянного тока (не стабилизированное), В +10…+30
Мощность потребления не превышает, Вт 1,7
Допускаемый диапазон температуры окружающей среды, 0С -10…+60
Допускаемая влажность среды при температуре воздуха +35 0С, % 35…95
Допускаемая температура хранения преобразователя в диапазоне, 0С -20…+70
Гальваническая изоляция между входами и выходами, между каналами по входу и выходу, по питанию преобразователя, напряжение гальванической изоляции, В  1500

Конструкция

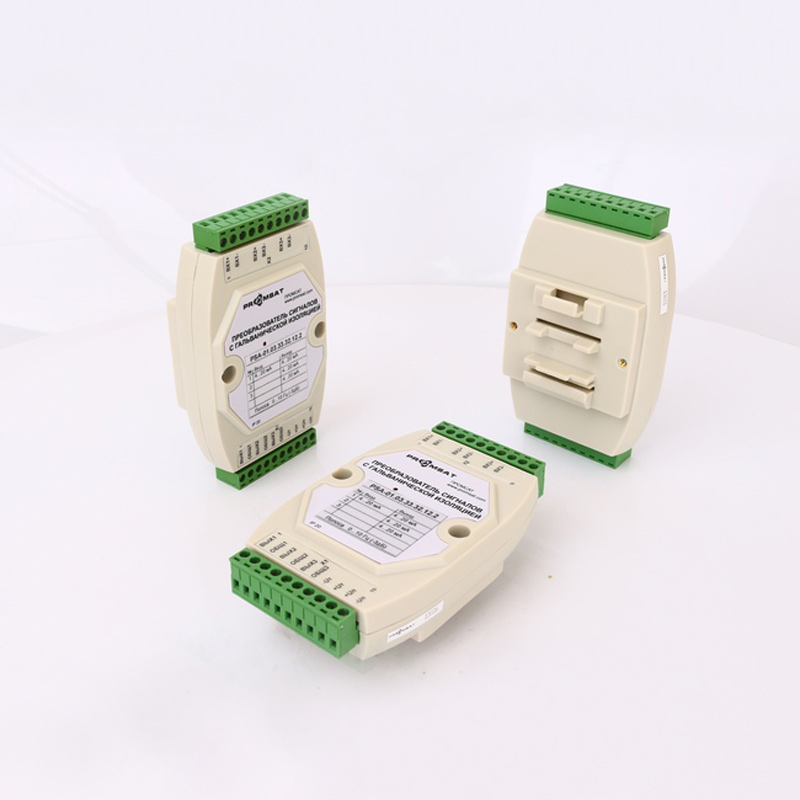

Преобразователь сигналов PSA-01.03.33.32.12.2 выполнен в виде так называемого «клопа», крепление осуществляется на стандартную DIN-рейку, в том числе с помощью пластмассовой опоры возможно крепление на плоскость. Сам прибор имеет пластмассовый корпус, который выполнен из двух полых крышек, которые защелкиваются между собой, внутри корпуса находится печатная плата с двумя 10-ти контактными разъёмами, элементы которой для дополнительной защиты от внешнего воздействия покрыты изоляционным лаком.

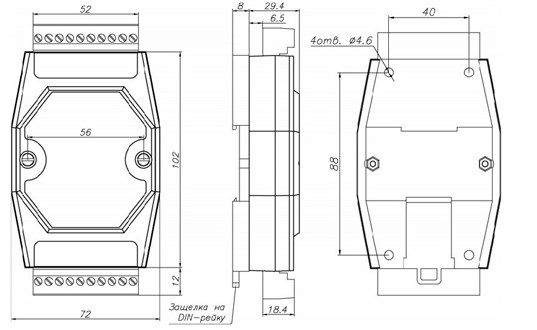

" Габаритные и установочные размеры преобразователя PSA-01.03.33.32.12.2"

Рис.1 Габаритные и установочные размеры преобразователя PSA-01.03.33.32.12.2

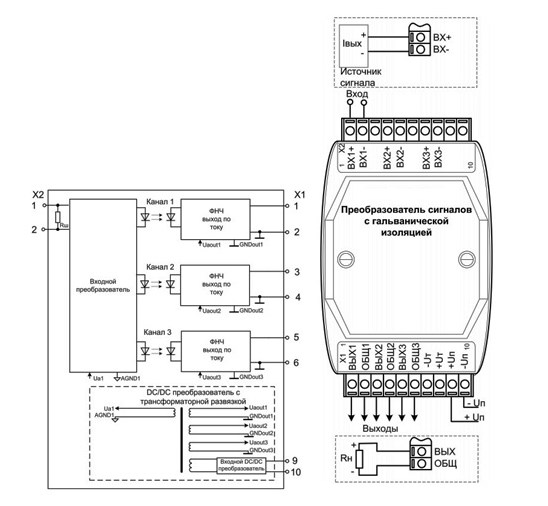

Функциональная схема и схема подключения преобразователя PSA-01.03.33.32.12.2

Рис.2 Функциональная схема и схема подключения преобразователя PSA-01.03.33.32.12.2
