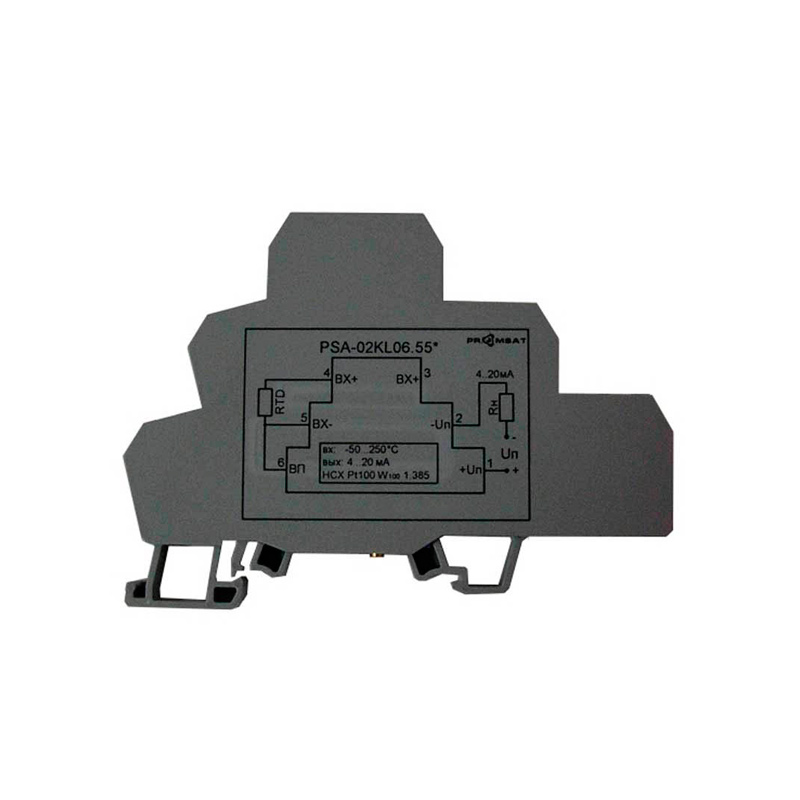

Преобразователь сигнала PSA–02KL.06.55

Цена по запросу
В наличии
Артикул товара: 2122
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 26.09.2021 * 1050 ₽**

СДЭК 27.09.2021* 920 ₽**

DPD 25.09.2021* 400 ₽**

Самовывоз 26.09.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Преобразователи сигналов
Производитель Промсат
Дополнительные характеристики

Преобразователь сигнала датчика термосопротивления PSA–02KL.06.55 представляет собой одноканальное функционально законченное устройство, к входу которого подключается датчик термосопротивления по двух-, трехпроводной схеме подключения, а с выхода снимается выходной нормированный сигнал постоянного тока 4…20 мА, передаваемый по двухпроводной токовой петле.

Технические характеристики
Номинальная статическая характеристика датчика Pt100 W100=1,3850
Диапазон измеряемых температур, 0С –50…+250
Диапазон сопротивлений датчика, соответствующий
диапазону измеряемых температур, Ом
80,31…194,1
Схема подключения датчика двухпроводная,
трехпроводная
Диапазон выходного нормированного сигнала
постоянного тока преобразователя, мА
4…20
Время установления выходного нормированного сигнала
от 10% до 90% не более, с
0,1
Ток питания датчика, мА 0,8
Пределы основной приведенной к диапазону
преобразования погрешности, %
±0,15
Дополнительная погрешность в рабочем диапазоне
температур
±0,015%/100С
Комплект поставки
Наименование Кол. шт. Примечание
Преобразователь сигнала датчика термосопротивления PSA–02KL06.55*
Преобразователь сигнала датчика термосопротивления PSA–02KL06.55*. Паспорт   Допускается 1 экз. на партию до 5 шт.
Упаковка

Устройство и работа

Преобразователь PSA–02KL.06.55 представляет собой одноканальное функционально законченное устройство, к входу которого подключается датчик термосопротивления по двух-, трехпроводной схеме подключения, а с выхода снимается выходной нормированный сигнал постоянного тока 4…20 мА, передаваемый по двухпроводной токовой петле.

Преобразователь подключается к источнику питания по двухпроводной схеме, по которой протекает выходной сигнал постоянного тока (двухпроводная токовая петля).

Преобразователь является аналоговым устройством, преобразующим изменение сопротивления чувствительного элемента датчика, при изменении измеряемой температуры, в изменение выходного нормированного сигнала постоянного тока. Зависимость выходного сигнала от измеряемой температуры – линейная

На плате преобразователя имеются две регулировки: подстроечные резисторы RP1 и RP2, регулирующие нижнюю и верхнюю точки диапазона выходного тока. На предприятии-изготовителе произведена настройка на соответствующий для данной модификации преобразователя диапазон измеряемых температур.

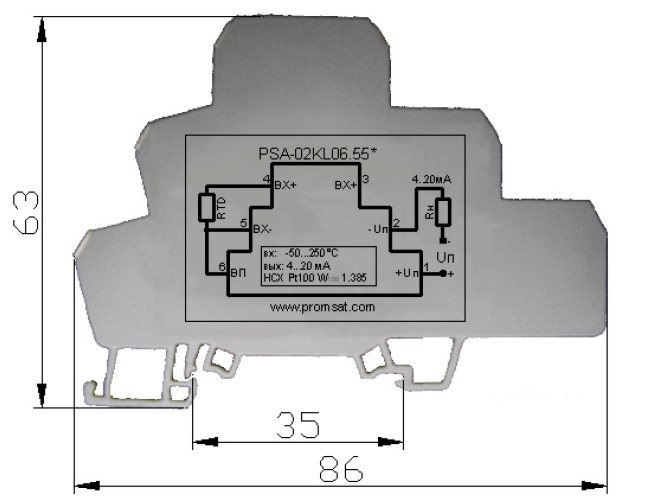

Схема габаритных размеров PSA–02KL.06.55

Рис.1 Схема габаритных размеров PSA–02KL.06.55

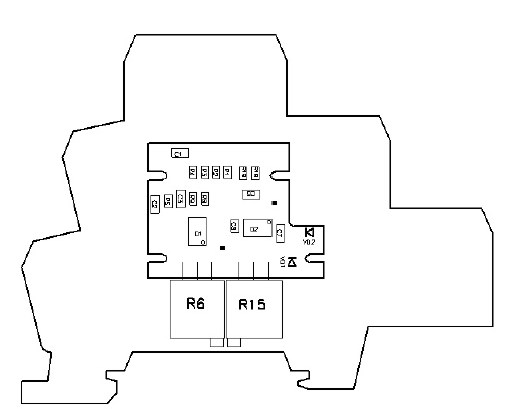

Расположение регулировок на плате преобразователя PSA-02KL.06.55

Рис.2 Расположение регулировок на плате преобразователя
