Переносный стилоскоп СЛП-4

Переносный стилоскоп СЛП-4 предназначен для быстрого качественного и полуколичественного спектрального анализа наиболее распространенных марок легированных сталей и цветных сплавов на медной основе.

Исполнение

Стилоскоп состоит из головки с осветительной системой, спектрального аппарата и вибрационного источник возбуждения спектра (вибратора).

В корпусе головки 13 находятся защитные стекла 1, 2, конденсор 3 и поворотное зеркало 4. Защитное стекло 1 (защищает оптику прибора от попадания брызг расплавленного металла, защитное стекло 2 - от попадания пыли и влаги в прибор.

Корпус прибора 14 имеет форму четырехугольной коробки, разделенной стенкой на две части. В одной из н и х прикреплены все оптические узлы, во второй находится вибратор 15, который крепится к основанию винтами 16.

Снаружи корпуса расположен окуляр 17 с диоптрийной подвижкой; в поле зрения окуляра имеется индекс. Наглазник 18 на окуляре защищает глаз от постороннего света. 11а боковой поверхности корпуса смонтирован маховичок 19 со шкалой 20. Вращением маховичка осуществляется поворот призмы 8, вследствие чего спектр перемещается в поле зрения окуляра от фиолетовой области до красной. К боковой поверхности корпуса 14 крепятся винтами 21 накладки 22, которые предназначены для удержания стилоскопа в рабочем положении. Упорные контакты 23 и 24 служат для установки прибора на анализируемый объект, одновременно контакт 24 подводит нулевой потенциал к образцу.

В вибраторе имеется зажим 25 для закрепления вибрирующего электрода 26 с помощью накладки со шпилькой 27 и 28. Подсоединение стилоскопа к блоку питания осуществляется через штепсельный разъем 29.

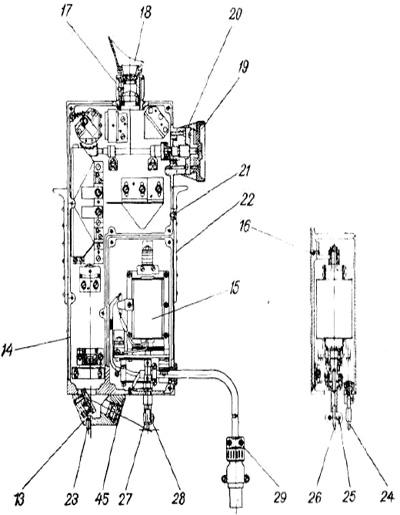

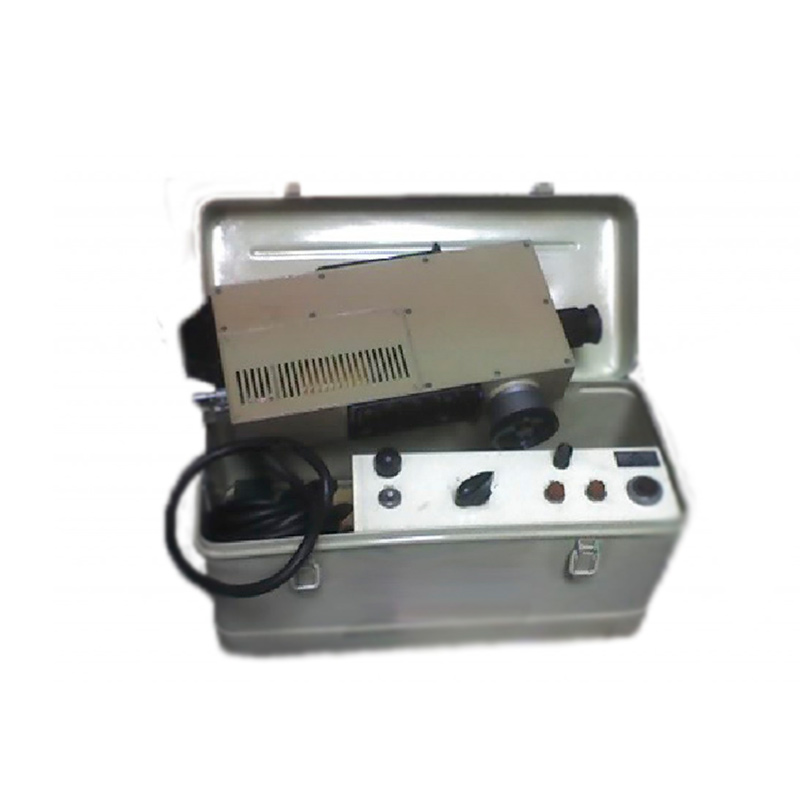

Рис.1. Внешний вид переносного стилоскопа СЛП-4

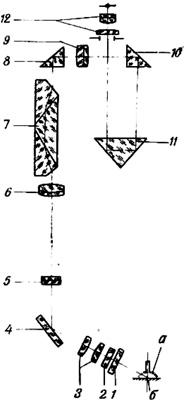

Рис.2.Оптическая схема стилоскопа СЛП-4

Свет от дуги направляется в спектральный аппарат. Образующийся линейчатый спектр рассматривается при помощи окуляра. Спектр содержит линии основы и примесей анализируемого образца, а также линии подставного вольфрамового электрода. Наличие линий того иль иного элемента в спектре свидетельствует о присутствии, этого элемента в анализируемом объекте, отсутствие линий является признаком того, что искомого элемента к анализируемом объекте в количествах, доступных для определения с помощью стилоскопа нет. Примерная количественная оценка концентраций осуществляется по сравнительной интенсивности свечения линий примеси и основного элемента.

Для специальных задач электрод подставной вольфрамовый (молибденовый) может быть заменен электродом из любого другого материала (железным, медным, цинковым и др.). но последние быстро сгорают, разбиваются от удара, поэтому для обычных анализов рекомендустся все же использовать электроды из тугоплав- к и х металлов - вольфрама или молибдена.
