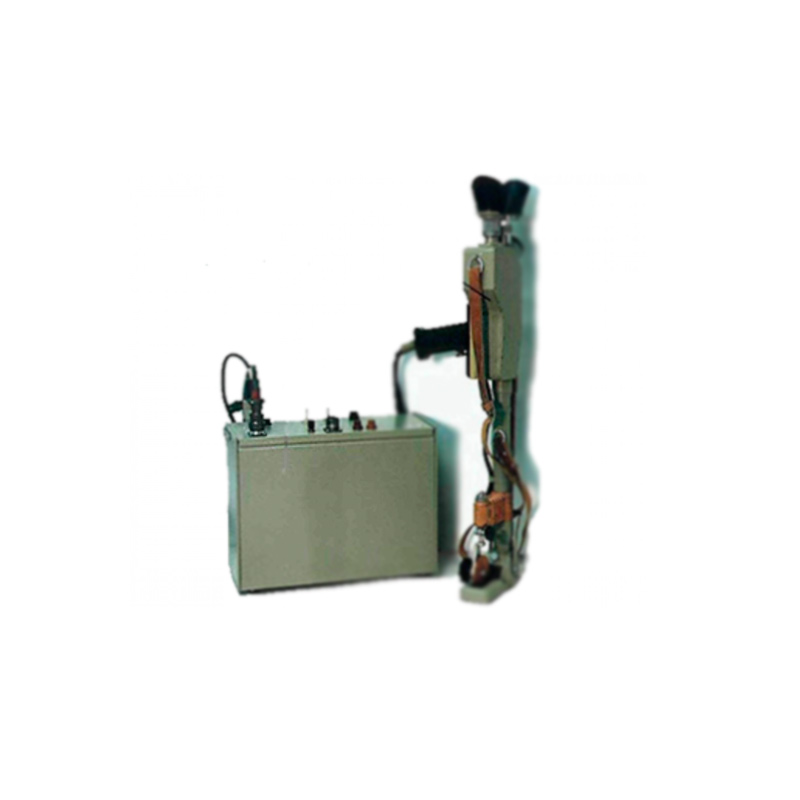

Переносный стилоскоп СЛП-1

Переносный стилоскоп СЛП-1 служит для быстрого визуального качественного и полуколичественного анализа всех наиболее распространенных марок легированных сталей и цветных сплавов по их спектрам излучения, в основном по элементам Cr, Ni, W, V, Zn, Fe, Pb, Sn, Al, Cu, Mg, Mo, Mn, Si методом.

Комплект поставки

• Переносный стилоскоп СЛП-1 с башмаком - 1 шт.
• Блок питания переменного тока (Генератор дуги и искры) - 1 шт.
• Укладочный ящик стилоскопа  - 1 шт.
• Таблицы аналитических признаков - 1 экз.
• Описание - 1 экз.
• Запасные части и принадлежности - 1 компл.
• Методика спектрального анализа сталей  - 1 экз.

Область применения

Переносный стилоскоп в основном предназначен для сортировки металла. Анализу могут быть подвергнуты детали любой формы и конфигурации.

Переносный стилоскоп СЛП-1 специально рассчитан на анализ крупно-габаритного металла, металлического лома, громоздких агрегатов, крупных поковок, деталей крупногабаритных агрегатов и машин без их разборки и т.д. непосредственно на месте, где расположены объекты анализа, а также для работы в условиях полевых ремонтно-восстановительных мастерских, когда анализируемый объект не может быть доставлен в лабораторию для анализа на стационар-ном стилоскопе.

Продолжительность анализа с помощью переносного стилоскопа на 5—6 элементов — около 3-х минут, причем анализ не сопровождается повреждением анализируемого объекта, и деталь после анализа может быть использована по своему прямому назначению.

В случае необходимости, переносный стилоскоп может быть использован как стационарный стилоскоп, для чего необходимо его закрепить на какой-либо подставке, а исследуемый материал поместить на отдельном столике. Кроме того, переносный стилоскоп может быть использован как обычный спектроскоп для всякого рода спектрально-аналитических работ.

Этим, однако, не исчерпываются все возможности использования стилоскопа. Каждое предприятие, применяющее вдвоем производстве переносный стилоскоп, несомненно, найдет новые объекты для его эффективного применения.

Прибор может применяться в любых производственных условиях, включая работу на открытом воздухе в сухую погоду. Для работы с прибором необходимо наличие сети переменного тока напряжением 220 вольт и частотой 50 герц для питания источника возбуждения спектра.

Исполнение

Стилоскоп состоит из головки с осветительной системой и, собственно, спектрального аппарата. В корпусе головки (11) находятся: защитное стекло (2), призма (3) и конденсор (4). Перед постоянным защитным стеклом (2) имеется сменное защитное стекло (1). Защитное стекло (1) воспринимает на себя во время работы брызги расплавленного металла, предохраняя тем самым от порчи защитное стекло (2). Когда защитное стекло (1) покроется пятнами (от выгорания стекла), дающими заметное ослабление интенсивности спектра, его необходимо сменить.

На конце головки (11) с помощью винта (12) крепится съемная, переходная планка (13), несущая 3 вольфрамовых контакта (37). Последние служат для упора прибора в зачищенное место анализируемого объекта для подводки к объекту одного из полюсов электрической сети, а также для устойчивости во время работы. На головке имеется откидной шаблон (14), предназначенный для фиксации положения стержневого электрода (19). Для анализа мелких деталей и листового материала к прибору прилагается сменный башмак (15), который надевается на головку и удерживается на ней при помощи винта (16).

Головка изолируется от остальной части прибора изолятором (17). В отверстии изолятора находится разрезная втулка (18), в которую вставляется электрод (19) или держатель медного электрода. Закрепляется электрод винтом (20).

Напряжение от генератора подводится к головке и электроду при помощи двух проводов ПВЛ-1 (21 и 22). Необходимый при работе разворот призмы 3 осуществляется с помощью маховичка (36).

Спектральный аппарат заключен в корпус (23), на котором укреплен окуляр (24), а с помощью трубки (25) присоединен изолятор с головкой. В трубе (25) помещается оправа со щелью. В поле зрения окуляра имеется указатель для фиксации спектральных линий. На окулярной части закреплены резиновый наглазник и налобник (26). Наглазник защищает глаза от попадания постороннего света. Налобник, кроме того, позволяет наблюдателю опираться о прибор, что создает для него устойчивое положение. На корпусе смонтирован маховичок (27) со шкалой (28). Вращением маховичка (27) осуществляется поворот призмы 8, вследствие чего спектр перемещается в поле зрения окуляра к корпусу винтами (29) крепится ручка (30) с заключенным в ней механизмом включения генератора, представляющим собой кнопку-включатель (31). Ручка (30) служит для удерживания прибора во время работы.

Электрическая связь стилоскопа с генератором осуществляется с помощью четырехштырьковой муфты с кабелем, два провода которого подключены внутри ручки к кнопке-включателю, а два других — непосредственно к электроду и головке стилоскопа. При определении малых содержаний некоторых элементов, стержневой стальной электрод может заменяться медным дисковым электродом (32), закрепленным в держатель (33) при помощи винnа (20). Дисковый электрод дает возможность длительного его использования без заточки. Для этого предусмотрено его вращение рукояткой (34) с фиксацией поворота через 15° особым фиксатором. К прибору прилагаются два электрода. Электроды изготавливаются из углеродистой стали марок: У7, У8, У9, У10, У12, У7А, У8А, У9А, ГОСТ1435-54 с полным отсутствием вольфрама, ванадия, кобальта, молибдена и с содержанием не более: 0,1 процента хрома; 0,3 процента марганца; 0,2 процента никеля; 0,3 процента кремния. Отсутствие следов вольфрама, ванадия, кобальта и молибдена.

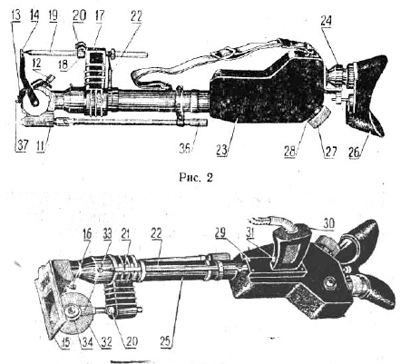

Рис.1. Чертеж переносного стилоскопа СЛП-1

Принцип действия

По принципу действия переносный стилоскоп аналогичен стилоскопам других конструкций.

Между двумя электродами, одним из которых является анализируемый объект, а другим — так называемый, постоянный электрод стилоскопа (стальной стержень или медный диск); зажигают дугу или искру, вследствие чего междуэлектродный промежуток запоняется светящимися парами материала электродов.

Свет от дуги направляется на спектральный аппарат через конденсор и узкую щель.

Образующийся линейчатый спектр рассматривают при помощи окуляра и устанавливают присутствие в спектре характерных спектральных линий определяемых элементов.

Наблюдаемый через окуляр линейчатый спектр содержит линии основного элемента пробы и электрода стилоскопа и линии приме-сей, имеющихся в анализируемой пробе. Наличие линий того или иного элемента в спектре свидетельствует о присутствии этого эле-мента в анализируемом объекте; отсутствие линий является признаком того, что искомого элемента в анализируемом объекте в количествах, доступных для определения с помощью стилоскопа, нет.

Для большинства перечисленных выше элементов эти линии по-являются в спектре при концентрациях порядка нескольких десятых и сотых долей процента. Примерная концентрация анализируемого элемента определяется с помощью специальных таблиц по сравни-тельной интенсивности свечения его характерных линий и линий основного элемента. Характерные линии элементов приведены в таблицах «аналитических признаков», прилагаемых к каждому прибору. Указанные таблицы представляют собой копию с некоторыми незначительными редакционными изменениями таблиц «спектро-скопических признаков для анализа сталей и сплавов на медной и алюминиевой основах», составленных Свентицким Н. С. «СТИЛОСКОП», ГИТТЛ, 1948 г.).

К прибору СЛП-1 прикладывается также дисперсионная кривая, связывающая длину волны спектральных линий с отсчетом по шкале маховичка.. Стилоскоп СЛП-1 рассчитан на применение в качестве источника возбуждения спектра активизированной дуги переменного тока. Для получения дуги переменного тока применяется особая электрическая установка, входящая в комплект прибора, — переносный блок питания переменного тока.

Как известно, дуговой разряд переменного тока частотой 50 герц не может поддерживаться самостоятельно между металлическими электродами в силу изменения направления и силы тока, происходящих 100 раз в секунду. Поэтому, для зажигания дуги в начале каждого полупериода на основной ток дуги должен накладываться ток высокой частоты, обеспечивающий достаточно устойчивую поддержку дуги.

Эта задача решается генератором активизированной дуги, который создает между электродами высокочастотный разряд, частотой порядка 1,5·106 герц при 11,5 киловольтах. Высокочастотные искры, проскакивая между электродами, ионизируют междуэлектродный промежуток и зажигают дугу после каждого ее исчезновения при прохождении тока через ноль. Дуга, активизированная высокочастотным током, поддерживается достаточно устойчиво, хотя горение ее прерывается 100 раз в секунду.

Генератор может работать в двух режимах: дуговом и искровом. Необходимость в двух режимах диктуется особенностями существующих методов спектрального анализа на различные элементы. Так, например, определение кремния по линиям 6347,01 А и 6371,09 А производится только при искровом режиме генератора.
