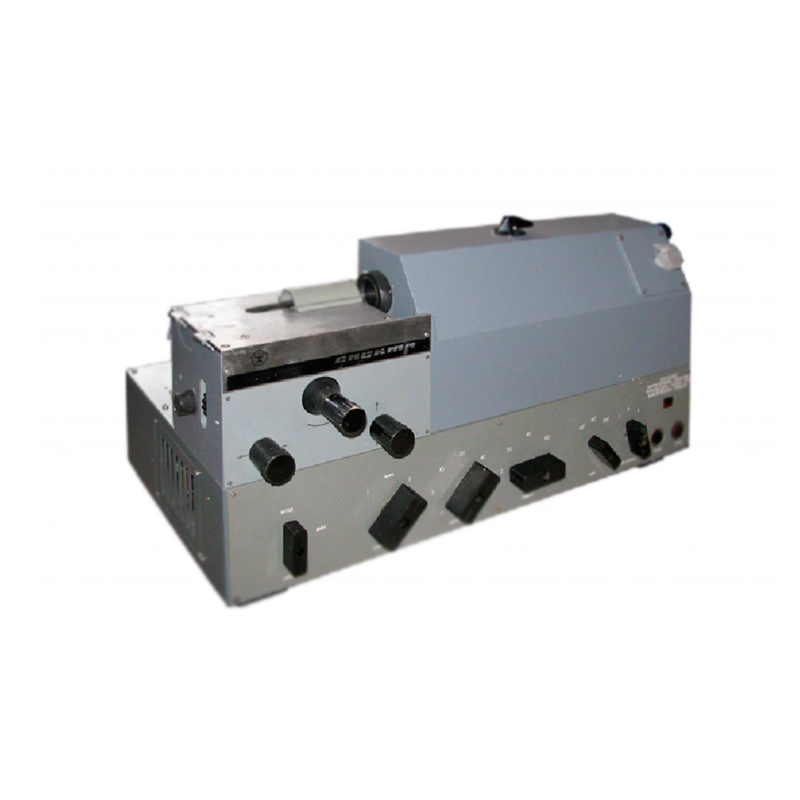

Стилоскоп «Спектр»

Стилоскоп «Спектр» предназначен для быстрого визуального качественного и полуколичественного спектрального анализа черных и цветных сплавов в видимой области спектра.

Комплект поставки

• Стилоскоп «Спектр» - 1 шт
• Приставка - 1 шт
• Окуляр 13,5х  - 1 шт
• Окуляр 20х - 1 шт
• Шнур соединительный (с разъемами) - 1 шт
• Шнур соединительный - 1 шт
• Предохранитель ПК-45-0,5  - 2 шт
• Предохранитель ПВ-10  - 6 шт
• Электрод - 2 шт
• Шаблон  - 3 шт
• Стекло защитное - 5 шт
• Лампа неоновая ТН-0,3 ГОСТ 9005-59 - 4 шт
• Формуляр (аттестат) - 1 шт
• Техническое описание и инструкция по эксплуатации - 1 шт

Область применения

Стилоскоп «Спектр» применяется для экспрессных анализов, к точности которых не предъявляется высоких требований. Имеется возможность анализа тонкой проволоки, ленты, образцов малой массы из легкоплавких сплавов (на основе олова, свинца и т.п.) определения малых содержаний трудновозбудимых элементов: углерода от 0,1%, кремния 0,1%, серы от 0,02% и других элементов в сталях и сплавах

Работа устройства

Анализ с помощью стилоскопа заключается в следующем: между анализируемым образцом и электродом зажигается электрическая дуга или искра, и ее излучение направляется трехлинзовым осветителем в щель стилоскопа; наблюдатель рассматривает в окуляр спектр анализируемого сплава.

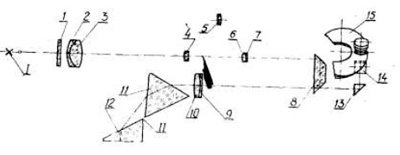

Рис. 1. Оптическая схема стационарного стилоскопа «Спектр»:
1-7, 9, 10 -линза; 8-отражательная призма; 11, 12 - диспергирующие призмы; 13 - прямоугольная призма; 14-зеркало; 15- фотометрический клин I -источник света; II - ось вращения призмы

Прибор построенный по автоколлимационной схеме с горизонтальным расположением элементов. Свет от дуги с помощью трех линзовой системы 2, 3, 4, отражательной призмы 8 проектируется на объектив 9, 10 с увеличением 4.5х. Полученный параллельный пучок света попадает на диспергирующие призмы 11 и 12. Большой катет призме 12 с преломляющим углом 31° посеребрен, поэтому лучи отражаются от него, проходят в обратном направлении через призмы на объектив и попадают на прямоугольную призму 13, зеркало 14, которое направляет их в окуляр. При проектировании источника света за щель в ход лучей вводится вместо линзы 4 линза 5, которая дает увеличение при этом равное 1,4х . В фокальной плоскости окуляра расположен фотометрический клин 15.

Генератор к стилоскопу «Спектр» служит источником света при решении различных спектральных задач. Генератор построен по принципу двойного питания и представляет собой низковольтный контур с управляемой фазой зажигания дуги переменного тока и низковольтной искры с помощью высоковольтных импульсов малой энергии.

:

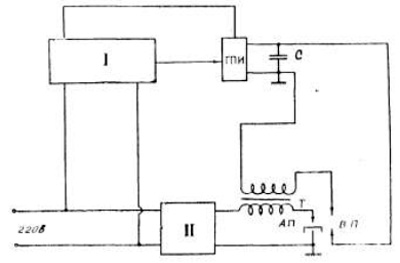

Рис. 2.Блок-схема генератора, где:
I - схема питания и управления; II - низковольтный контур
