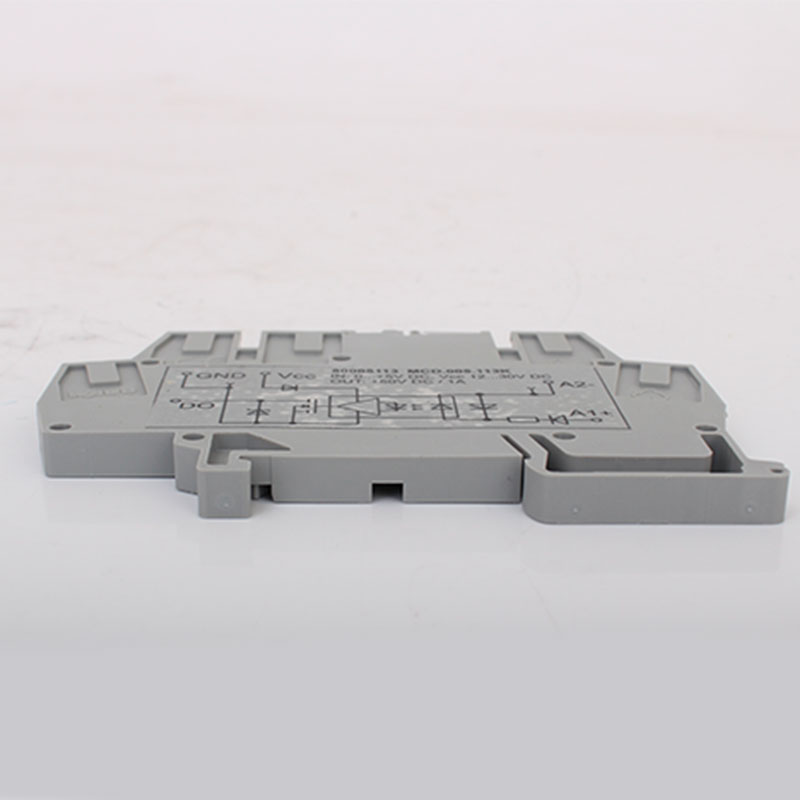

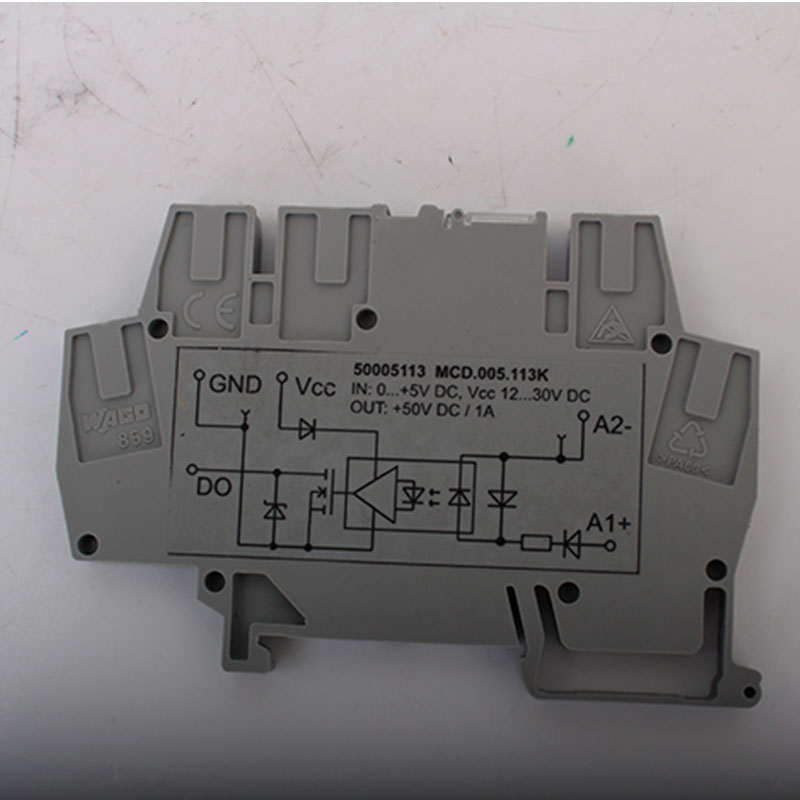

Модуль гальванической развязки MCD.012.113K

Цена по запросу
В наличии
Артикул товара: 2120
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 25.09.2021 * 1050 ₽**

СДЭК 26.09.2021* 920 ₽**

DPD 24.09.2021* 400 ₽**

Самовывоз 25.09.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Преобразователи сигналов
Производитель Промсат
Дополнительные характеристики
Напряжение питания12-30 В

Модуль гальванической развязки MCD.012.113K представляет собой преобразователь аналоговых и дискретных сигналов с оптоэлектронной гальванической развязкой и дискретным выходом «открытый коллектор». Выходной MOSFET транзистор открывается когда входное напряжение достигает порогового значения срабатывания выходного транзистора.

Комплект поставки

  • MCD.012.113K
  • паспорт
Технические характеристики

Подключение проводов осуществляется

Пружинные клеммы

Диапазон возможных сечений проводов для подключения

0,14…1,5 мм2

Габариты изделия Ширина-Длинна-Высота

6 мм х 93,5 мм х 63,7 мм

Диапазон допустимой температуры окружающей среды

-40…+70 С

Цвет индикатора (светодиод)

Зеленый

Напряжение гальванической развязки между выходом и входом

1500 В

Vcc Питание модуля, постоянный ток

+12…+30 В

Выходные характеристики

Напряжение коммутации, ток - постоянный

0…50 В

Ток коммутации

0…1 А

Кратковременный max ток нагрузки на выходе

1,5 А@1мин

В открытом состоянии выходной транзистор имеет значение сопротивления не превышающее

0,07 Ом

Переход выхода модуля в состояния откр/закрыт не превышает

1,5/3 мкс

Входные характеристики

Диапазон напряжения входа

0…+24 В

Входной сигнал в номинальном значении

+24 В

Срабатывание выходного транзистора происходит при входном напряжении

+18 В

Max входного сигнала

50 В@20сек

Max обратное напряжение

80 В

Входной ток

1,5 мА

Частота изменения уровня входного сигнала от 10% до 90%

0…10000 Гц

Устройство и работа

Входным сигналом модуля гальванической развязки являются аналоговые или дискретные сигналы напряжения постоянного тока +5В, +12В, +24В, +48В или переменного тока 24В, 115В, 230В. Модуль гальванической развязки МСD требует питания от внешнего источника напряжения постоянного тока с выходом от 12В до 30В

Модули гальванической развязки осуществляют коммутацию напряжения постоянного тока до 50В 1А и предназначены для контроля уровня входного сигнала, формирования выходного дискретного сигнала и гальванической развязки между входом и выходом до 1500В. При подключении нагрузки необходимо соблюдать полярность напряжения питания

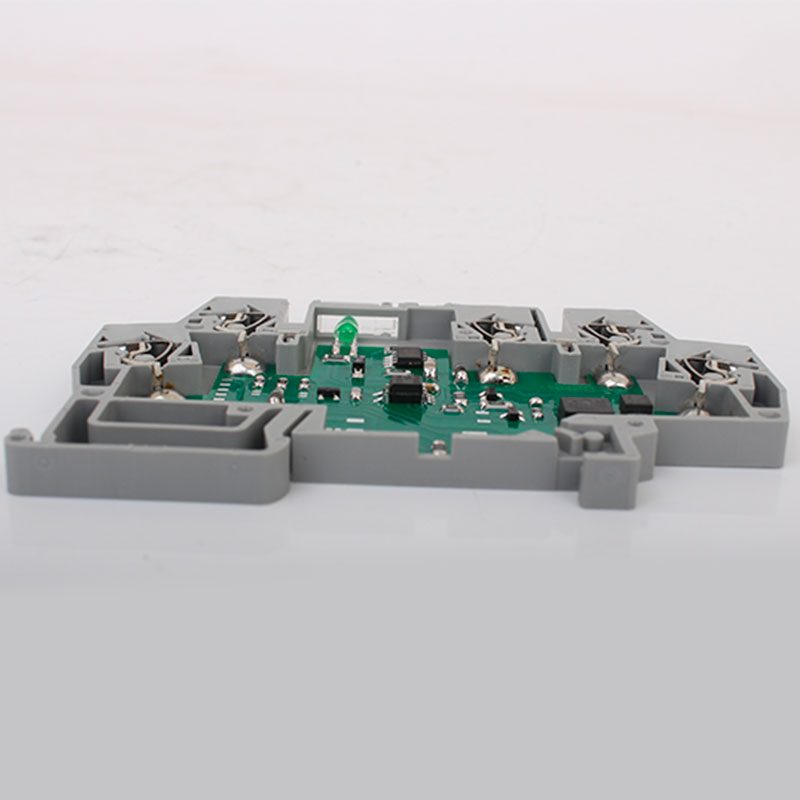

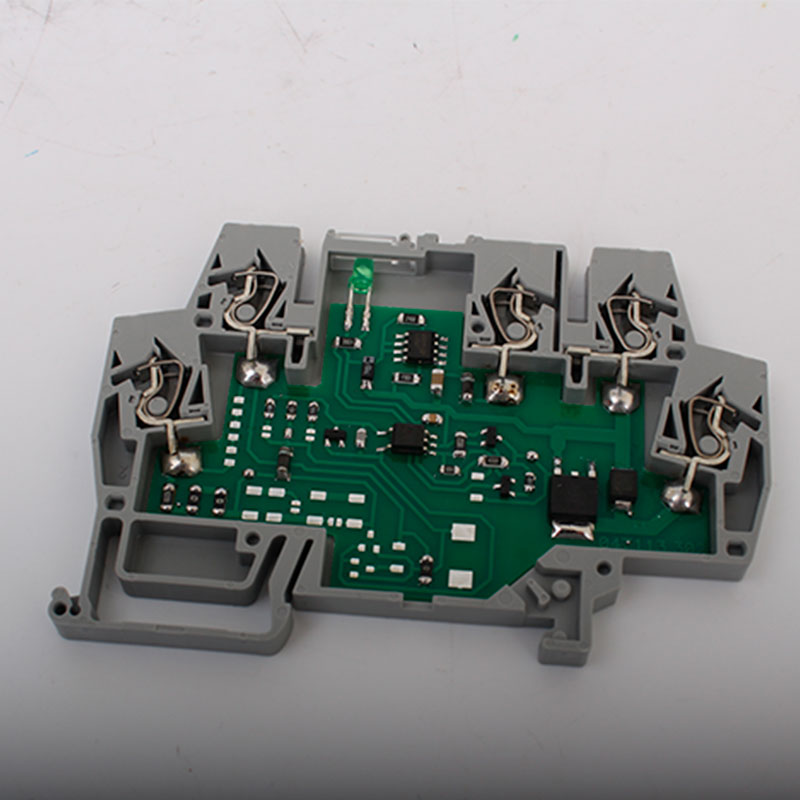

Конструктивно, модуль собран в корпусе клеммы шириной 6мм и предназначен для установки на монтажную DIN-рейку. Степень защиты от внешних воздействий соответствует IP20. Применение компактных модулей MCD позволяет значительно сэкономить место на DIN-рейке

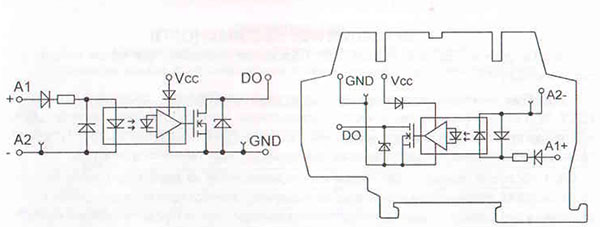

Схема гальванической развязки MCD.012.113K

Рис.1 Гальваническая схема модуля MCD.012.113K

Схема габаритных размеров MCD.012.113K

Рис.2 Схема габаритных размеров
