Электромагнит ЭМ 33-6

Электромагнит ЭМ 33-6 предназначен для применения в исполнительных механизмах различного промышленного назначения.

Условия эксплуатации

Электромагниты ЭМ33-6 предназначены для работы в следующих условиях:

• а) интервал рабочих температур:
  • от -45°C до +40°C ( для климатического исполнения У );
  • от -10°C до +45°C ( для климатического исполнения Т );
  • от 1°C до +35°C ( для климатического исполнения УХЛ).
• б) среднемесячное значение относительной влажности воздуха:
  • 98% при 25°C (для климатического исполнения У),
  • 98% при 35°C ( для климатического исполнения Т ),
  • 80% при 25°C (для климатического исполнения УХЛ).
• в) высота над уровнем моря – не более 2000 м.

Окружающая среда – невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры электромагнита в недопустимых пределах.

Рабочее положение электромагнитов – горизонтальное и вертикальное.

Технические характеристики

• Катушки электромагнитов 6, 7, 8 габаритов рассчитаны для включения в сеть переменного тока на номинальные рабочие напряжения: 110, 127, 220, 230, 240, 380, 400, 415, 440, 500, 550, 660 В частоты 50 Гц и 110, 115, 220, 230, 380, 400, 415, 440, 660 В частоты 60 Гц.
• Надежная работа электромагнитов обеспечивается при колебаниях напряжения питающей сети в пределах от 0,9 до 1,1 номинального значения в продолжительном (ПВ100%) и повторно-кратковременном (ПВ40% и ПВ15%) режимах.
• Средний уровень шума электромагнитов в конечном положении якоря и приложенном к нему противодействующем усилии, не превышающем номинальное тяговое усилие, при эксплуатационно-нагретом состоянии электромагнита и напряжении питающей сети, равном 0,9 номинального значения, не должен превышать 60 дВА на расстоянии 1 м.
• Электромагниты возвращаются из конечного положения в начальное под действием противодействующего усилия, не превышающего 0,25 номинального тягового усилия.
• При работе электромагнитов в вертикальном положении якорем вверх противодействующее усилие должно учитывать массу якоря.
• Механическая износостойкость электромагнитов, установленных в вертикальном положении, при номинальном напряжении, номинальном ходе якоря, при противодействующем усилии, равном не менее 2/3 номинального тягового усилия, должна быть не менее 410 циклов.
• Установленный ресурс работы электромагнитов равен не менее 1,5млн. циклов.
• Класс нагретостойкости изоляции катушки F по ГОСТу 8865.

Устройство и работа

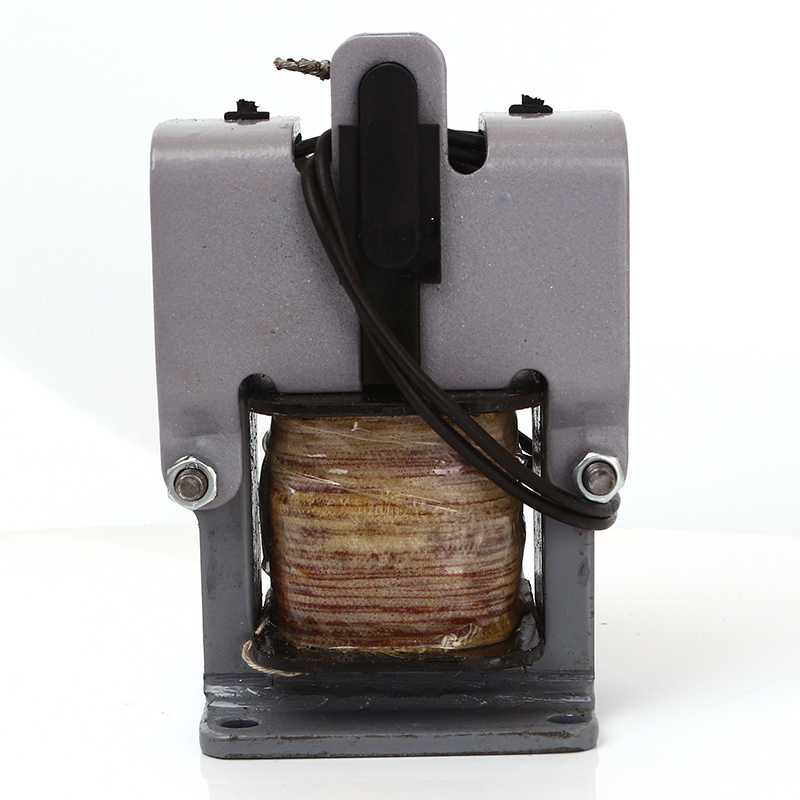

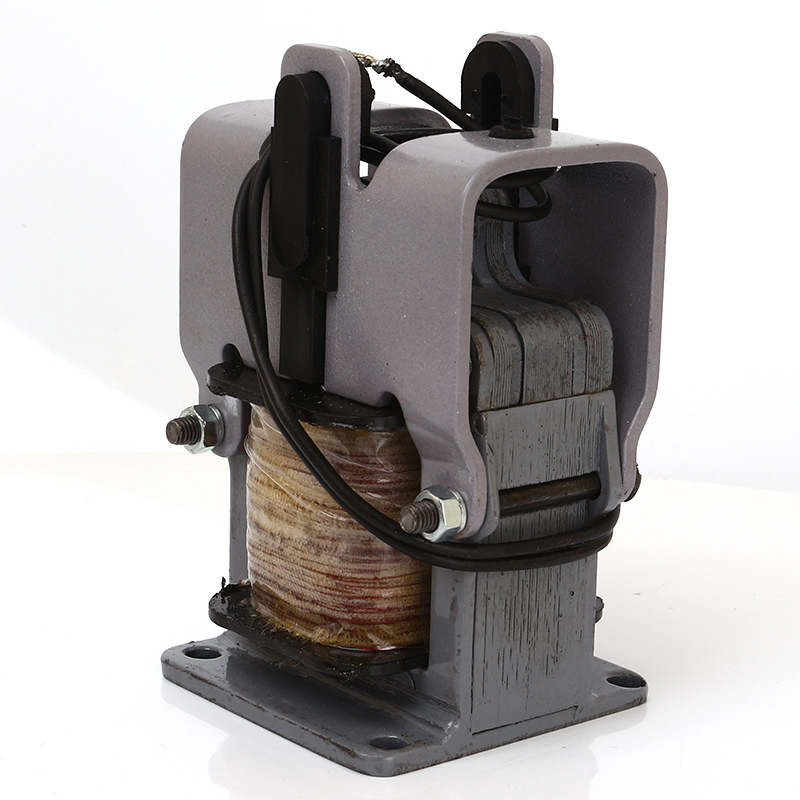

• Электромагнит открытого исполнения ЭМ33-6 (рис.1) состоит из следующих основных сборочных единиц: ярма 1, катушки 2, якоря 3.
• В отверстие якоря установлена ось 4, предназначенная для создания направления возвратно-поступательному движению якоря в направляющих 5. Направляющие 5 установлены на скобе 6.

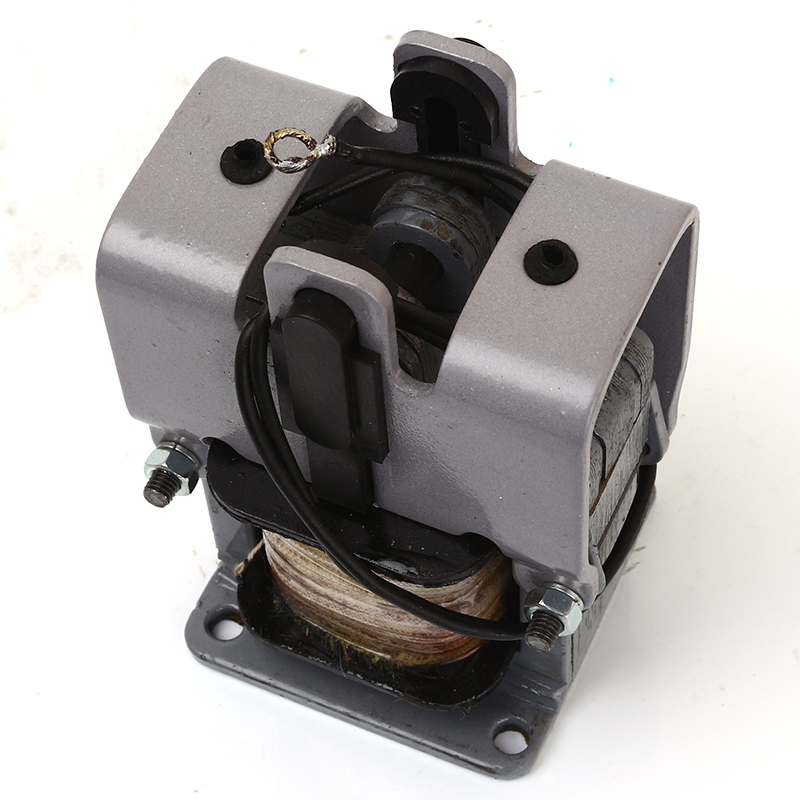

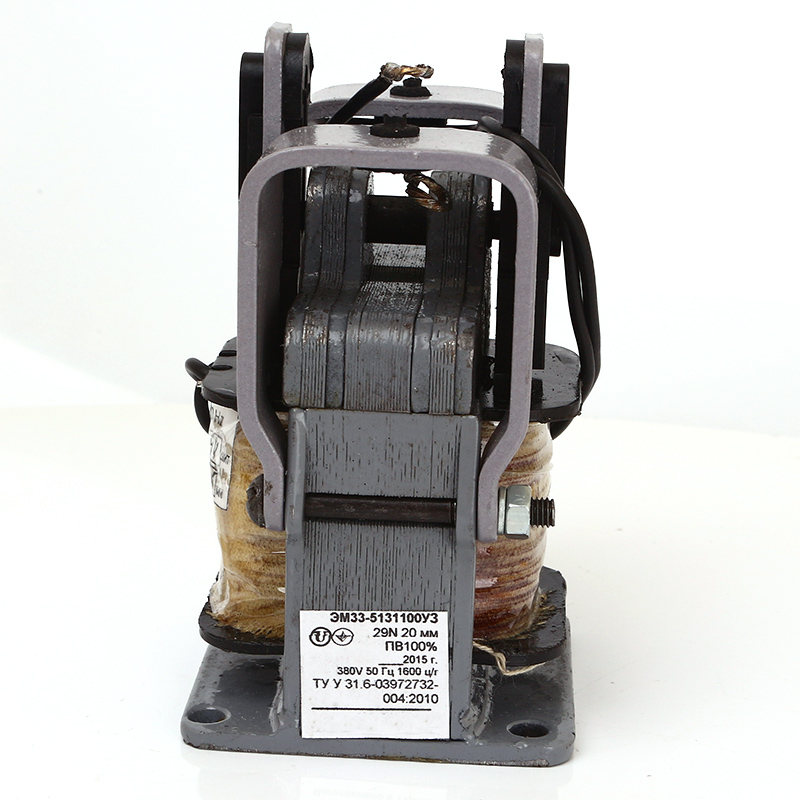

• Электромагнит соответствует степени защиты IP20 по ГОСТ14255-80 (рис.3) имеет дополнительную защитную скобу 7. Катушка электромагнита включается непосредственно в сеть переменного тока. Когда по катушке протекает ток, в магнитной системе возникает магнитное поле и создается электромагнитная сила, притягивающая якорь к ярму.

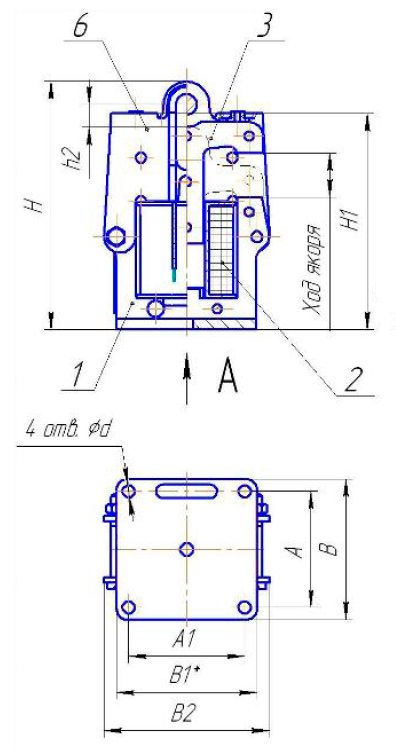

Рис. 1. Электромагнит тянущий ЭМ33-6

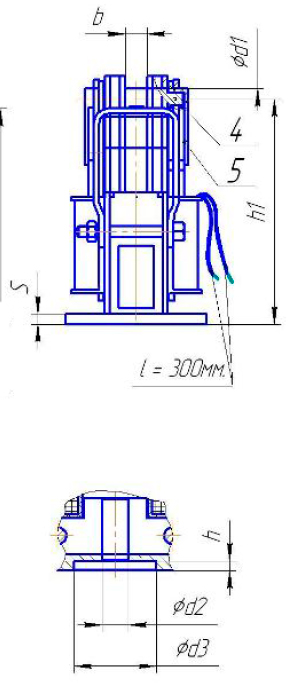

Рис. 2. Электромагнит толкающий ЭМ33-6 (остальное см. рис.1)
