Электромагнит ЭМ-69

Электромагнит ЭМ-69 используется для привода элементов систем защиты в автоматическом режиме на ТЭС и ТЭЦ. Применяется в качестве привода запорных вентилей в системе дистанционного и автоматического управления на трубопроводах промышленных установок.

Комплект поставки

• Электромагнит ЭМ-69 - 1 шт,
• Паспорт - 1 экз,
• Упаковка - 1 шт.

Гарантийный срок эксплуатации электромагнита - 12 месяцев со дня поставки.

Конструктивное исполнение

Электромагнит ЭМ-69 состоит из следующих единиц:

• тягового (силового) электромагнита,
• электромагнита сброса с защелки,
• механизма защелки,
• контактной группы.

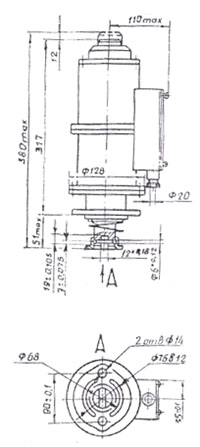

Рис.1. Схема электромагнита ЭМ-69 с сальниковым вводом (способ крепления 1)

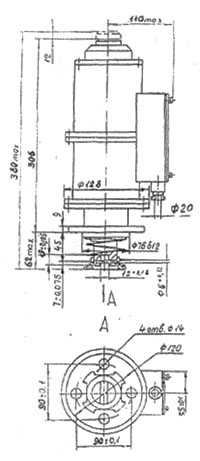

Рис.2. Схема электромагнита ЭМ-69 с сальниковым вводом (способ крепления 2)

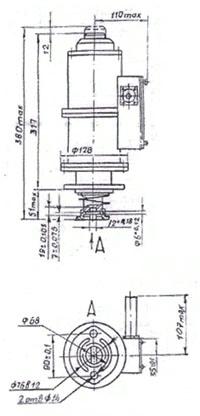

Рис.3. Схема электромагнита ЭМ-69 со штепсельным разьемом (способ крепления 1)

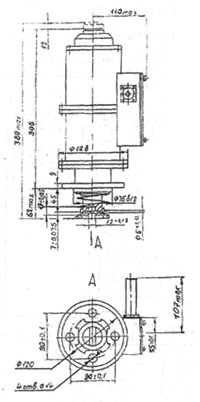

Рис.4. Схема электромагнита ЭМ-69 со штепсельным разьемом (способ крепления 2)

Тяговый электромагнит состоит из стопа 7, катушки возбуждения 4, магнитопровода 5, проходного фланца 27, якоря 2 и монтажного фланца 1. Якорь 2 штифтами 6 жестко соединен с гильзой 18, изготовленной из трубы. В гильзе 8 установлен шток 11 и пружина 8.

В радиальных отверстиях гильзы 18 установлены шарики 19. Гильза 18, проходной фланец 13, шток 11, пружина 8 образовывают механизм защелки.

Электромагнит сброса с защелки состоит из магнитопровода 10, корпуса 14, якоря 17 и катушки возбуждения 12. Контактный элемент 23 управляется рычагом 21, который установлен в проходном фланце 9. Перемещение якоря 2 передается на толкатель контактного элемента 23 рычагом 21, который одним кольцом упирается в якорь, а другим - в толкатель. Контактный элемент 23 установлен в монтажной коробке 20, защищающей его от воздействия внешних факторов и случайного прикосновения к токоведущим деталям.

Присоединение к питающей сети осуществляется через штуцеры 24, 26 и резиновое уплотнение 25 или разьемом.

В корпусе 20 установлен винт заземления 22.

Для ручного отключения электромагнита в крышке 16 установлена кнопка ручного возврата 15.

В исходном положении (электромагнит в сеть не включен) якорь тягового электромагнита находится в начальном (нижнем) положении.

При подаче напряжение на катушку возбуждения 4 якорь 2 начинает двигаться вверх к стопу 7. Одновременно с якорем движется гильза 18 и установленные в нее шток 11, пружина 8 и шарики 19.

Под действие пружины 8 шток 11 стремится вытолкнуть шарики в сторону. Как только шарики дойдут до расширенной части фланца 13, они наполовину выйдут из своих гнезд и зафиксируются в штоке 11 в этом положении.

При этом разомкнутся контакты, через которые подается напряжение на катушку возбуждения тягового электромагнита, и замкнутся контакты, через которые может быть подано напряжение на катушку возбуждения электромагнита сброса защелки.

После разрыва электрической цепи тягового электромагнита якорь удерживается в конечном (верхнем) положении вытолкнутыми в стороны шариками.

Для возврата якоря в начальное положение следует подать напряжение на катушку возбуждения электромагнита сброса с защелки. При этом якорь 17, притягиваясь к магнитопроводу 10, нажимает на шток 11, заставляя его опуститься вниз. Как только шейка штока 11 дойдет до уровня расположения шариков, последние под действием силы тяжести закатятся к шейке штока 11, в следствии чего гильза 18 больше не удерживается в конечном положении.

Якорь 2 под действием силы тяжести и пружины 28 займет начальное положение. При перемещении якоря вниз размыкаются контакты, через которые питается катушка возбуждения 12, и замыкаются контакты через которые подается напряжение на катушку возбуждения 4.

Таким образом, электромагнит потребляет электроэнергию только в момент перемещения якоря из начального в конечное положение и наоборот.

Якорь силового электромагнита может быть возвращен из конечного положения начальное с помощью кнопки 15 путем нажатия на нее.

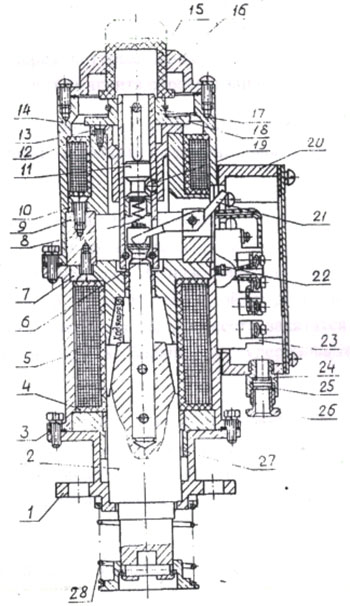

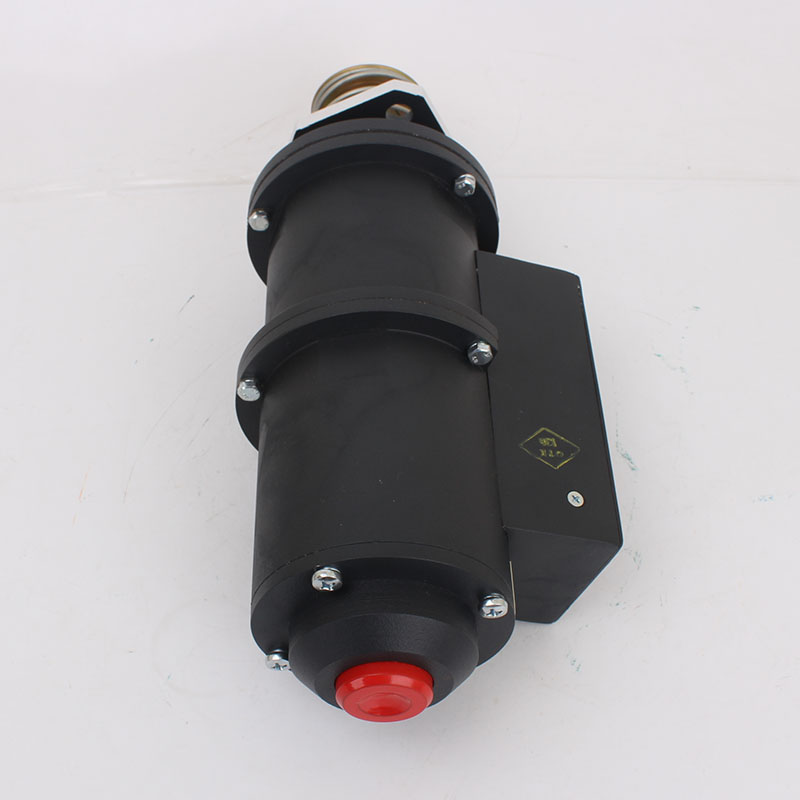

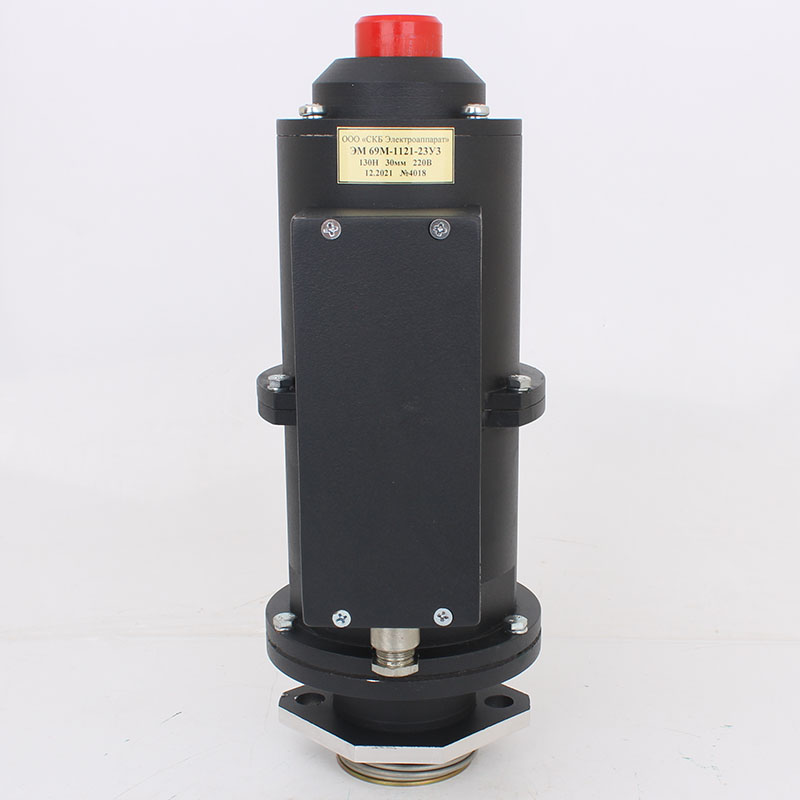

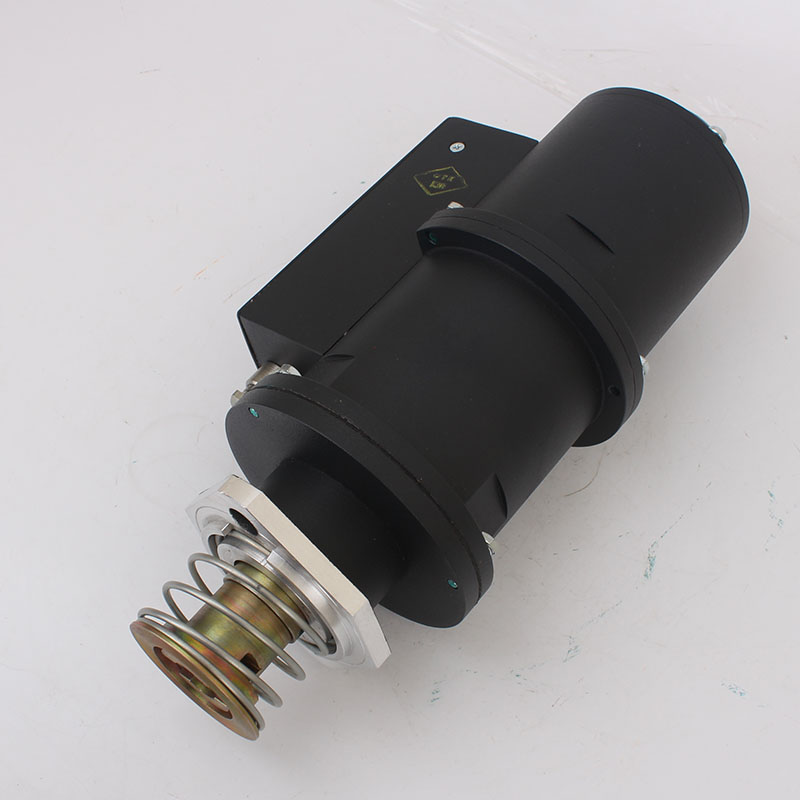

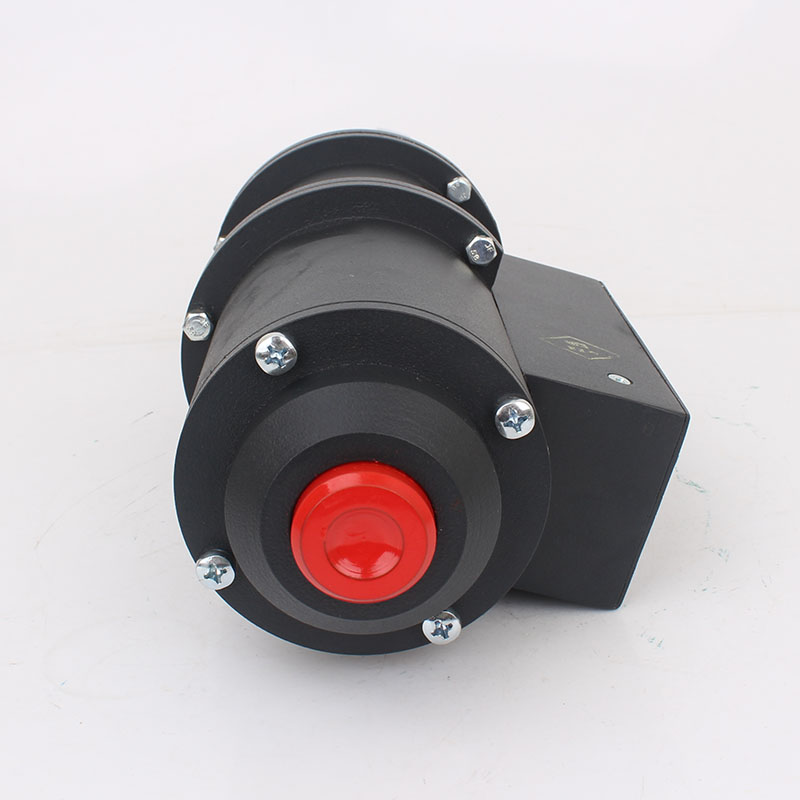

Рис.5. Общий вид электромагнита ЭМ-69
