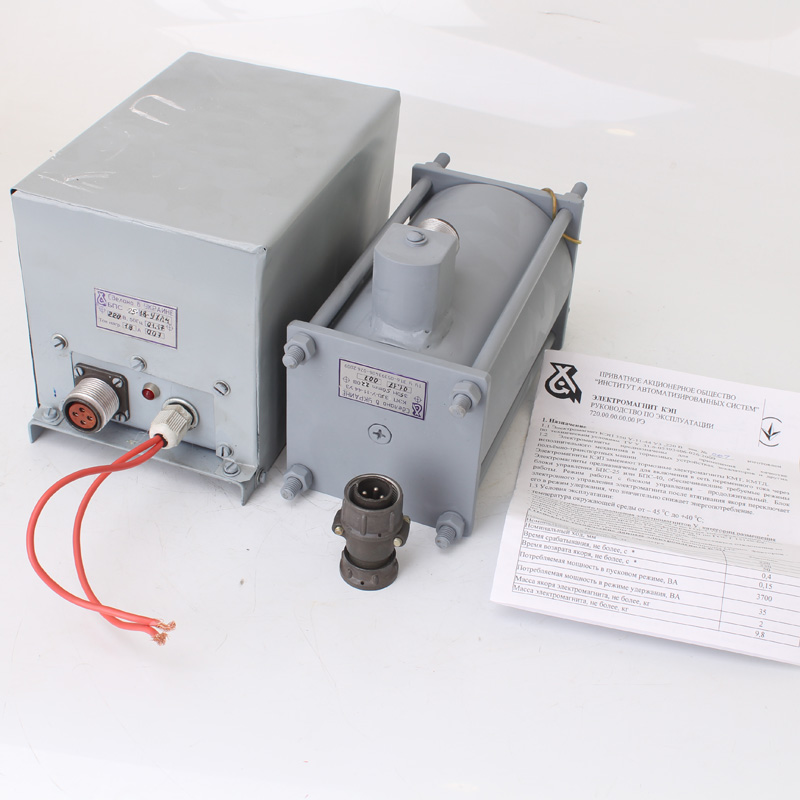

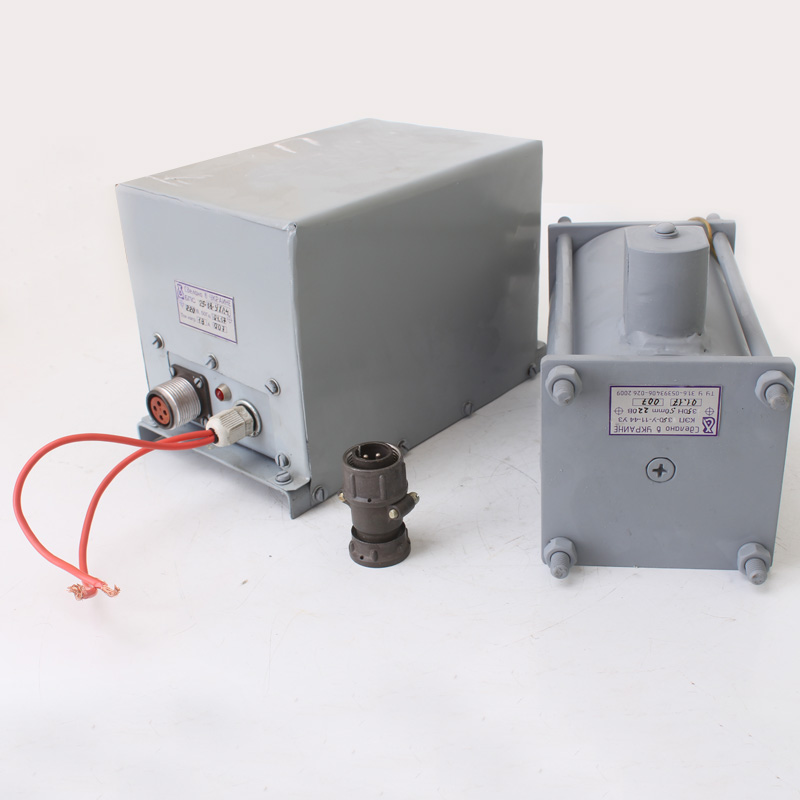

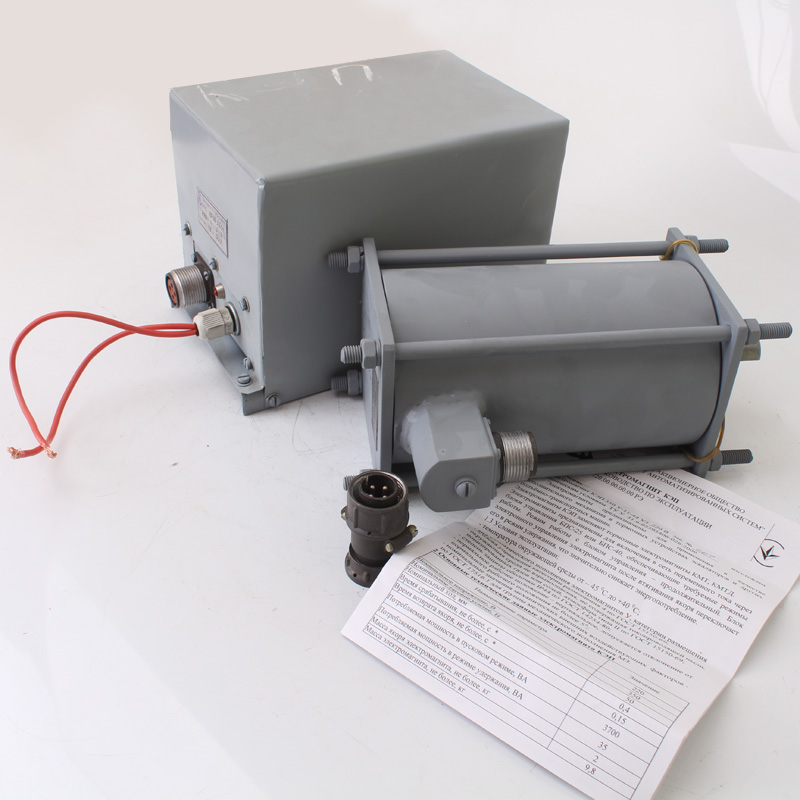

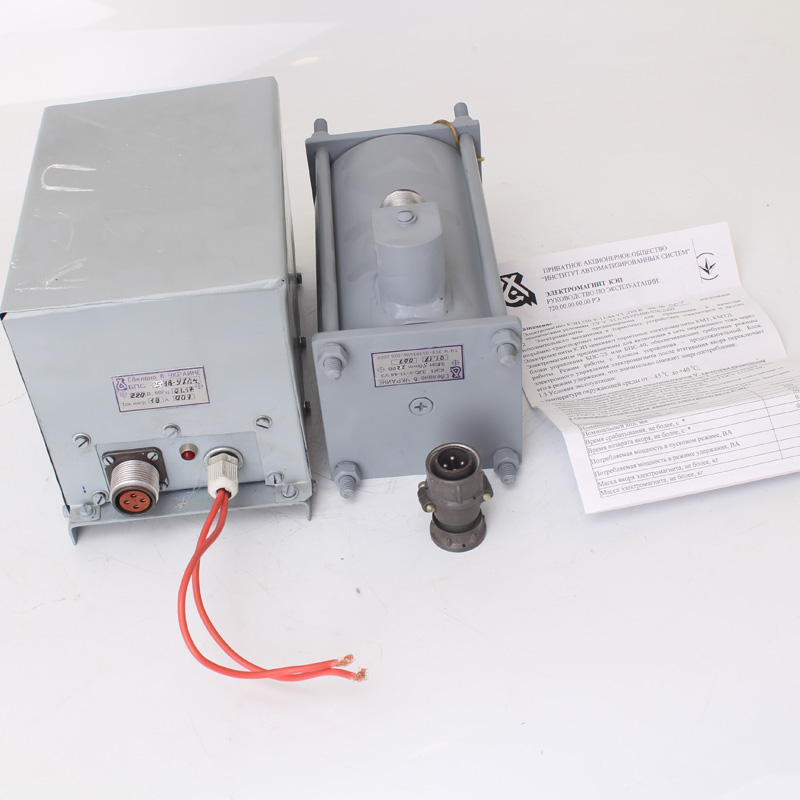

Электромагнит КЭП 1300

Цена по запросу

В наличии

Артикул товара: 1635

Добавить в корзину

Добавить к сравнению

info.mansarprom@gmail.com

Узнать оптовые цены

Сроки доставки

Доставка в город Санкт-Петербург

ТК Деловые линии 18.02.2025 * 1050 ₽**

СДЭК 19.02.2025* 920 ₽**

DPD 17.02.2025* 400 ₽**

Самовывоз 18.02.2025* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг

Характеристики
Описание
Гарантия и возврат
Адрес и контакты
Отзывы

Основные характеристики
Категория	Электромагниты
Производитель	ИАС

Дополнительные характеристики
Степень защиты	IP20, IP44
Потребляемая мощность	50 Вт
Область применения	Для экскаваторов

Электромагнит КЭП 1300 предназначен для применения в качестве исполнительного механизма в тормозных устройствах эскалаторов и других подъёмно-транспортных машин. Заменяет тормозные электромагниты КМТ, КМТД.

Эксплуатация

Оптимальными условиями для использования электромагнита КЭП 1300 являются:

температура окружающей среды от – 45 °С до +40 °С;
вид климатического исполнения электромагнитов У, категории размещения 3 по ГОСТ 15150-69;
окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, ионизированных газов или солей, атмосфера типа ІІ по ГОСТ 15150-69;
степень защиты оболочки электромагнита IP44 по ГОСТ 14254-80;
степень защиты оболочки блока питания IP20 по ГОСТ 14254-80;
нормальное рабочее положение – вертикальное, допускается отклонение от нормального рабочего положения не более 5°;

Технические характеристики
Номинальное напряжение, В	220 50ГЦ, 380 50Гц
Номинальное тяговое усилие, не менее, Н	1300
Номинальный ход якоря, мм	80
Время срабатывания при ном. ходе якоря, не более, с	0,65
Время возврата при ном. ходе якоря, не более, с *	0,2
Потребл. мощность в режиме удержания, не более, Вт	50
Допускаемое число включений в час, не более	250
Масса якоря электромагнита, не более, кг	4
Масса электромагнита, не более, кг	38

Обозначение при заказе

Пример записи условного обозначения электромагнита: КЭП 1300-У-11-44 У3 — Электромагнит с тяговым усилием 1300 Н, для подключения в сеть 380 В переменного тока частотой 50Гц, тянущего исполнения, степени пыле- и влагозащиты 44, предназначенного для использования в помещении категории 3, умеренного климата

Габаритные размеры
Тип	Размеры, мм
Тип	А	В	В1	С	Д	Д1	Д2	Д3	Н	Н1	Н2	Н3	Н4	Н5
КЭП 1300	150	185	220	20	16	М12	40	56	209	45	70	20	270	65

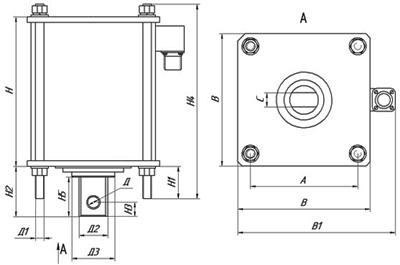

Рис.1. Схема габаритных размеров электромагнита КЭП 1300

Работа устройства

Для обеспечения работоспособности электромагнитов в продолжительном режиме ПВ 100% их запитывают через специальный блок питания, в дальнейшем БПС (БПС-25, БПС-40). Принцип работы электромагнита в этом режиме основан на том, что при перемещении полезного груза на большое расстояние (величину рабочего хода) требуется большая работа (мощность). После перемещения груза требуемая мощность значительно меньше, так как якорь находится в непосредственной близости от стопового фланца. Блок питания обеспечивает переключение напряжения после перемещения груза до такой величины, при которой электромагнит может находиться во включенном состоянии, не ограничено долго. Блок электронного управления электромагнита после втягивания якоря переключает его в режим удержания, что значительно снижает энергопотребление. Вывод катушки выполнен штепсельным разъемом ШР 20. Климатическое исполнение У3; Т3; УХЛ 4 по ГОСТ 15150.

Электромагниты КЭП 1300 могут поставляться с установочной плитой под электромагниты КМТ.

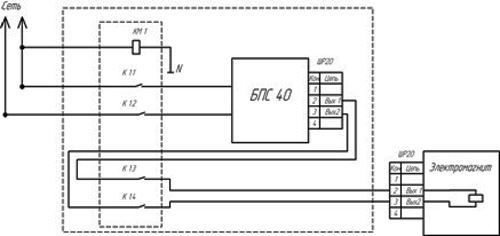

Рис.2. Схема подключения электромагнитов КЭП 1300 к БПС, на примере БПС-40

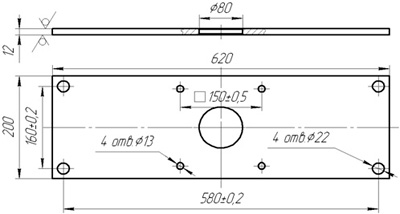

Рис.3. Размеры установочной плиты под электромагнит КМТ-7
