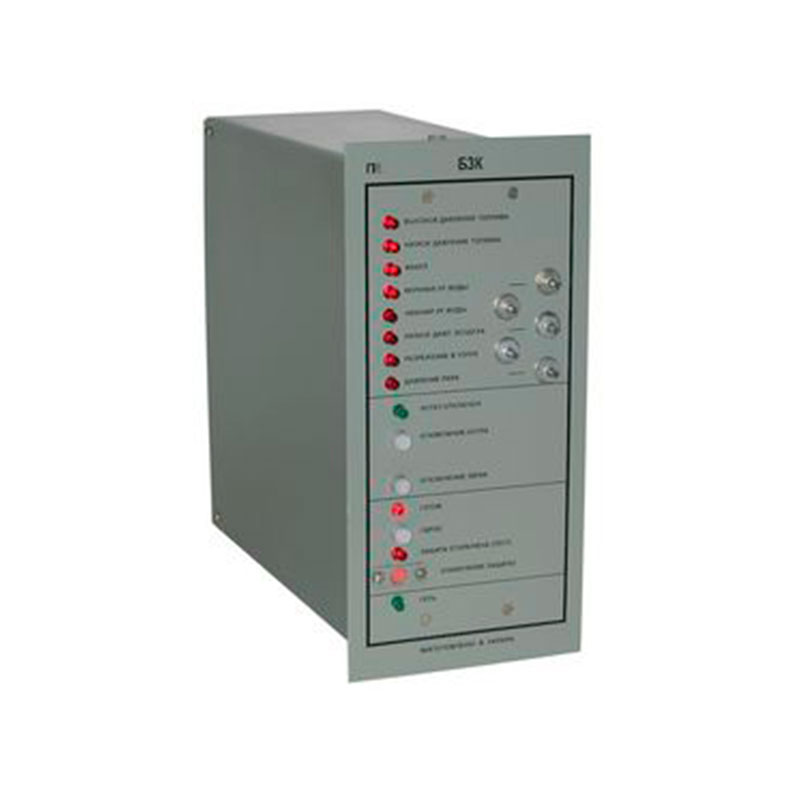

Блок защиты котла БЗК

Блок защиты котла БЗК предназначен для индикации состояния котла по восьми параметрам, выдачи звукового сигнала и отключения подачи топлива в случае аварии по какому-либо параметру.

Блок предназначен для работы с водогрейными и паропроизводительными котлами всех типов. Обозначения контролируемых параметров наносятся в зависимости от типа котла. Блок осуществляет проверку собственной работоспособности в режиме автотестирования.

Особенности

• Индикацию выключения котла.
• Индикацию отключения защиты.
• Самотестирование с индикацией исправности блока.
• Отключение котла в случае возникновения аварии по одному из восьми контролируемых параметров.
• Управление аварийной сигнализацией.
• Запоминание первопричины срабатывания.
• Блок позволяет устанавливать время отключения котла в пределах от 2 до 60 с по пяти параметрам.

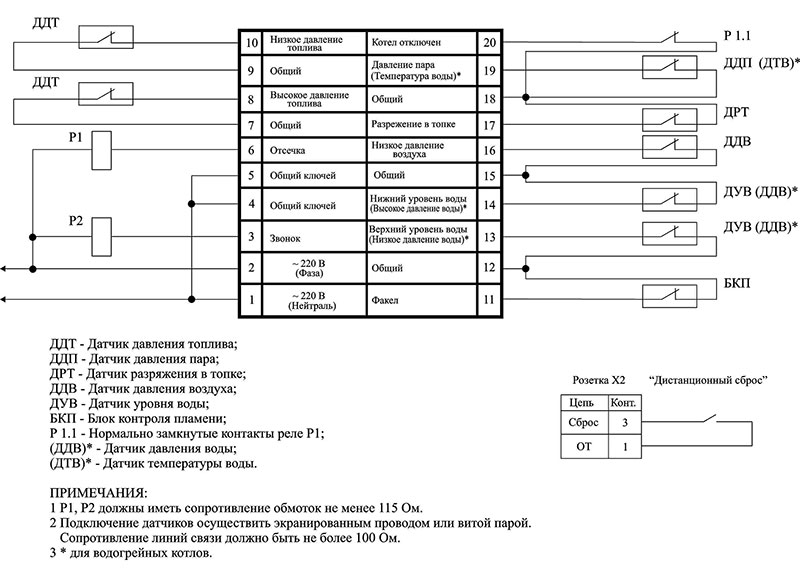

Рис.1 Схема подключения блока защиты котла БЗК

Технические данные

• Блок БЗК воспринимает следующий входной сигнал:
  • замкнутое или разомкнутое состояние контактов контролирующих устройств.
• Сопротивление замкнутых контактов вместе с сопротивлением линии связи - не более 100 Ом, сопротивление разомкнутых контактов - не менее 1 МОм;
• Напряжение, подаваемое на контакты контролирующих устройств, (24+/-2) В постоянного тока.
• Блок формирует выходной сигнал в виде изменения состояния контактов реле
• Контакты реле обеспечивают коммутацию постоянного тока или переменного тока частотой (50 1) Гц, действующим значением напряжения не более 250 В и действующим значением тока не более 5 А.
• Электропитание блока осуществляется от сети переменного тока напряжением (220 +22/-22) В и частотой (50 +/-1) Гц.
• Потребляемая мощность при номинальном питающем напряжении должна быть, В·А, 5
• Габаритные размеры блока, мм, не более, 115 х 240 х 205. Установочные размеры, мм, не более, 100 х 220 х 195
• Масса блока, кг 2,5
