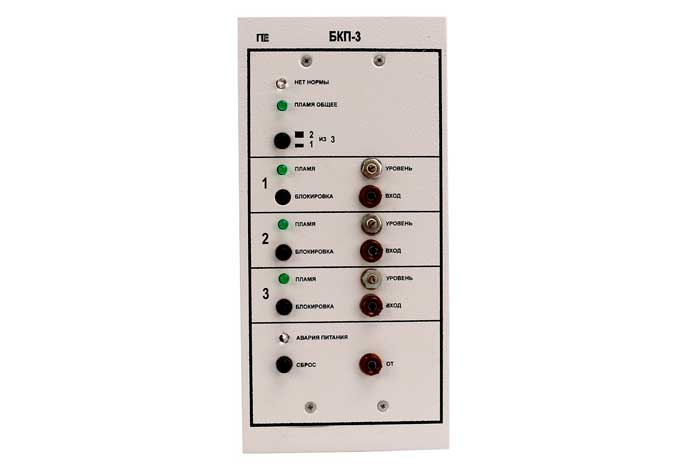

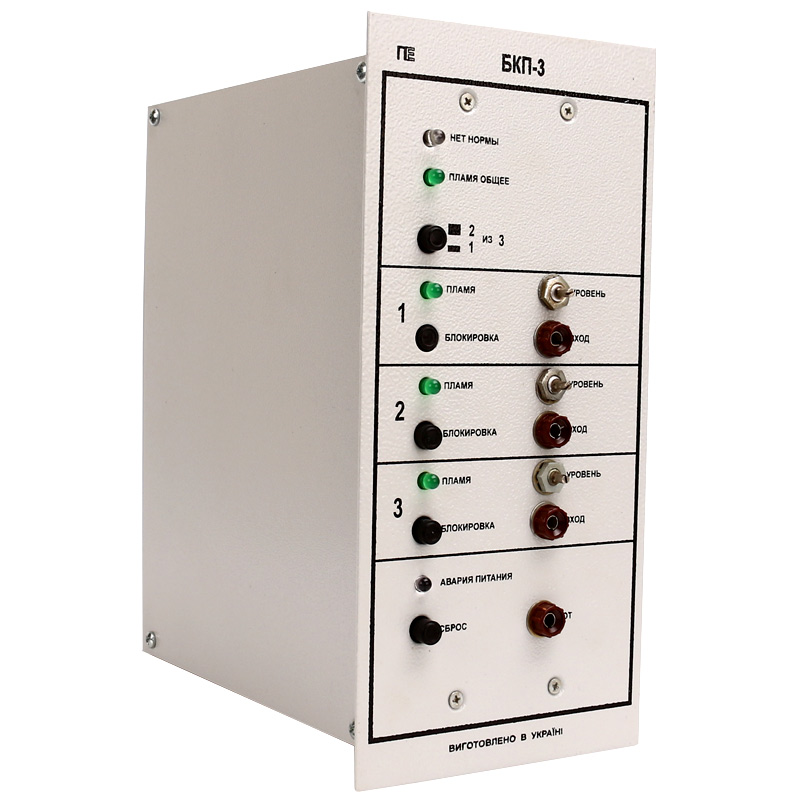

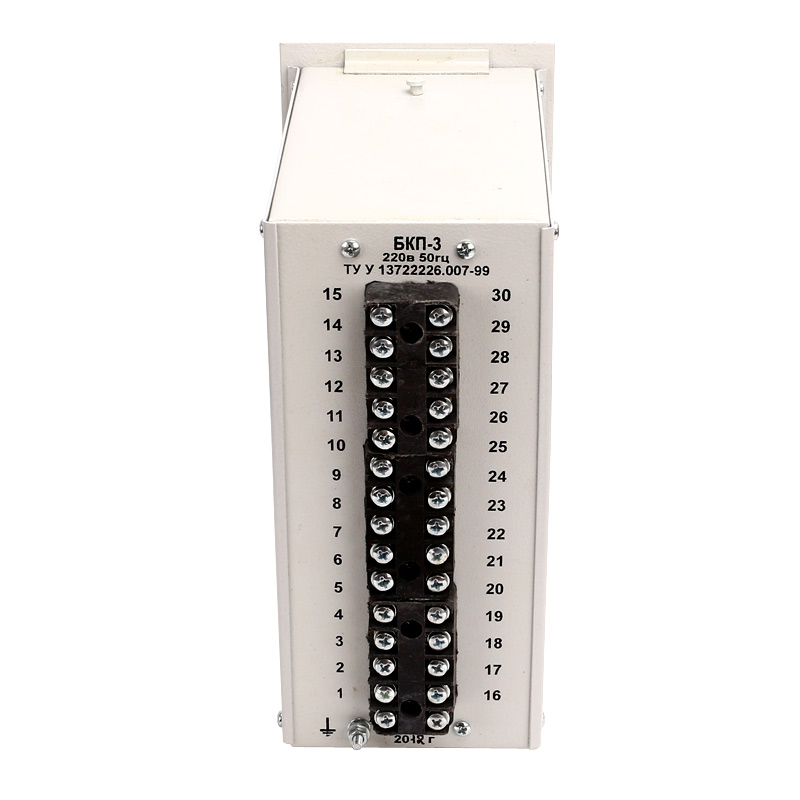

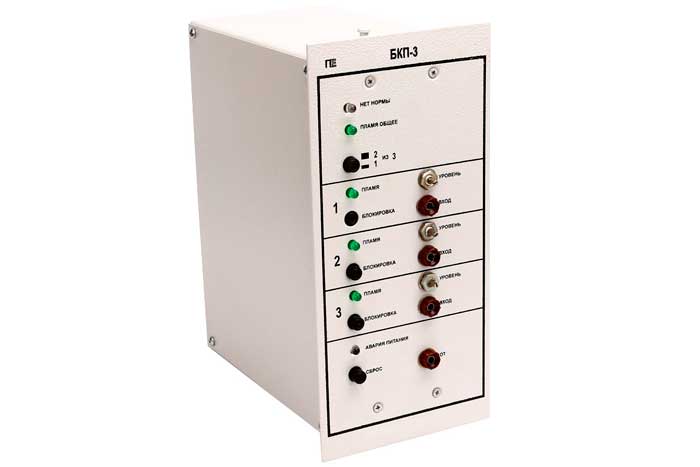

Блок контроля пламени БКП-3

Блок предназначен для непрерывного автоматического контроля пламени горелочных устройств в топочных камерах стационарных котлов и промышленных печей всех типов.

Блок имеет встроенную "схему голосования", которая применяется при работе трех датчиков на одну горелку в режиме "2 из 3".

Блок является аналогом прибора Ф 34.3. Возможно использовать блок контроля пламени совместно с блоком защиты котла БЗК. В качестве датчиков рекомендуется использовать преобразователи ПНП для жидкого и газообразного топлива и контрольные электроды КЭ для газообразного топлива.

Функциональные возможности

Блок выполняет следующие функции:

• преобразование сигналов от датчиков пламени в общий дискретный выходной сигнал, замыкание контактов реле;
• блокировка незадействованных каналов кнопочными переключателями;
• электропитание датчиков пламени.

Блок может работать со следующими типами преобразователей наличия пламени:

• детектирующие датчики (контрольные электроды типа КЭ);
• ультрафиолетовые датчики типа ФДУ;
• преобразователи типа ПНП, частотные датчики типа ФДЧ;
• другие типы преобразователей, формирующие выходной сигнал постоянного напряжения в диапазоне от минус 10 до минус 1,5 В.

Технические характеристики

1. Количество входных каналов, ед. 3.
2. Диапазон порога срабатывания - от минус (10 +0/-3) до минус (1,5 +0,4/-0,2) В.
3. Зона возврата по каждому каналу, В 0,5 +/-0,2.
4. Время срабатывания блока по каждому каналу, с, не более 2.
5. Выходные сигналы:
   • изменение состояния контактов реле (при наличии пламени - контакты замкнуты).
6. Блок выдает для питания преобразователей следующие напряжения:
   • напряжение постоянного тока (+/- 27 +/-3) В - для питания частотных датчиков типа ФДЧ, преобразователей типа ПНП;
   • напряжение переменного тока (160 +/-20) В, (50 +/-1) Гц - для питания детектирующих датчиков; (контрольные электроды);
   • напряжение переменного тока (190 +/-20) В, (50 +/-1) Гц - для питания ультрафиолетовых датчиков типа ФДУ.
7. Габаритные размеры блока, мм, не более 120 х 240 х 285.
8. Масса блока, кг, не более 3,5.
