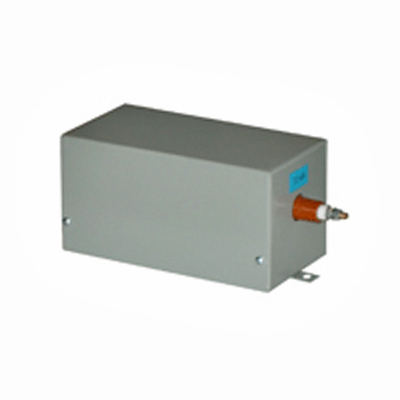

Блок контроля пламени и розжига БКПР

Блок контроля пламени и розжига БКПР предназначен для:

• непрерывного автоматического контроля пламени горелочных устройств в топочных камерах стационарных котлов, промышленных печей и другого теплотехнического оборудования;
• осуществление розжига горелочных устройств.

Модификации

Выпускается в двух модификациях:

• БКПР-П - для работы с преобразователем наличия пламени типа ПНП-М;
• БКПР-Э - для работы с детектирующим датчиком наличия пламени типа КЭ-М.

Технические характеристики

1. Количество входных каналов, ед., 1
2. Диапазон порога срабатывания (БКПР-П) от плюс (1,5 +0,4/-0,2) до плюс (10 +0/-3) В.
3. Диапазон порога срабатывания (БКПР-Э) от минус (10 +0/-3) до минус (1,5 +0,4/-0,2) В.
4. Зона возврата по каждому каналу, В (0,5 ±0,2)
5. Время срабатывания блока контроля БКПР по каждому каналу, с, не более, 2
6. Изменение состояния контактов реле контроля пламени.
7. Блок выдает для питания преобразователей наличия пламени следующие напряжения:
   • напряжение постоянного тока для питания преобразователей типа ПНП, модификация блока БКПР-П; (12 ±0.1) В
   • напряжение переменного тока для питания детектирующих датчиков типа КЭ-М, модификация блока БКПР-Э; (160 ±20) В, (50 ±1) Гц
8. Габаритные размеры блока, мм, не более, 94 х 82 х 200
9. Масса блока, кг, не более, 1

Функциональные возможности

• Преобразование сигналов от датчиков пламени в дискретный выходной сигнал.
• Регулировку порога срабатывания блока по входному каналу.
• Электропитание датчиков пламени.
• Подачу высокого напряжения на запальные устройства при осуществлении розжига.
• Блок может работать со следующими типами преобразователей:

1. детектирующие датчики (контрольные электроды типа КЭ-М), модификация блока БКПР-Э;
2. преобразователи типа ПНП, модификация блока БКПР-П;
3. другие типы преобразователей, формирующие выходной сигнал постоянного напряжения.
   • в диапазоне от плюс 1,5 до плюс 10 В, модификация блока БКПР-П;
   • в диапазоне от минус 10 до минус 1,5 В, модификация блока БКПР-Э;
