Блок контроля пламени БКП-2

Блок контроля пламени двухканальный БКП-2 предназначен для автоматического контроля и управления над существующим пламенем в горелочных устройствах стационарных отопительных котлов и промышленных печей. При использовании данного устройства существенно повышается надежность и эффективность работы котельного оборудования.

Функциональные возможности

Блок контроля БКП-2 выполняет следующие функции:

• преобразование сигналов от датчиков пламени в дискретный выходной сигнал, замыкание контактов реле.
• электропитание датчиков пламени;

Может работать со следующими типами преобразователей:

• детектирующие датчики (контрольные электроды типа КЭ);
• преобразователи типа ПНП; частотные датчики типа ФДЧ;
• другие типы преобразователей, формирующие выходной сигнал постоянного напряжения в диапазоне от минус 10 до минус 1,5 В.

Технические характеристики

1. Блок БКП-2 легко переносит механические воздействия, в том числе и вибрацию с амплитудой до 0.35 мм при частоте колебания 35 Гц.
2. Количество входных каналов, ед. 2
3. Диапазон порога срабатывания - от минус (10+0/-3) до минус (1,5+0,4/-0,2) В.
4. Зона возврата по каждому каналу, В 0,5 +/-0,2
5. Время срабатывания по каждому каналу, с, не более 2
6. Выходные сигналы:
   • изменение состояния контактов реле контроля пламени (при наличии пламени - контакты замкнуты).
7. Выдает для питания преобразователей наличия пламени следующие напряжения:
   • напряжение постоянного тока (+/-27 +/-3) В - для питания частотных датчиков типа ФДЧ, преобразователей типа ПНП;
   • напряжение переменного тока (160 +/-20) В, (50 +/-1) Гц - для питания детектирующих датчиков (контрольных электродов).
8. Габаритные размеры, мм, не более 120х240х285
9. Масса, кг, не более 3,5

Преимущества

• Автоматический контроль наличия пламени в двух горелках;
• Регулирует порог срабатывания отдельно для каждого канала;
• Световая сигнализация в режиме аварийного отключения;
• Независимый розжиг горелки;
• Возможность последовательного розжига 1 и 2 каналов;
• Дистанционное включение обоих каналов в режиме:
  • независимого розжига;
  • последовательного розжига.
• Блокирование включения второго канала;
• Формирование импульсов для управления катушкой зажигания или управление трансформатором розжига;
• Осуществляет подачу питания на датчики пламени.

Конструкция

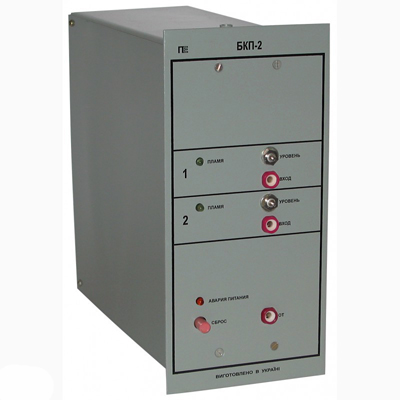

Корпус блока БКП-2 изготовлен из металла и устанавливается в щитовое оборудование для управления работой котельных агрегатов. На передней панели корпуса расположены светодиоды различных цветов для сигнализации об аварии.

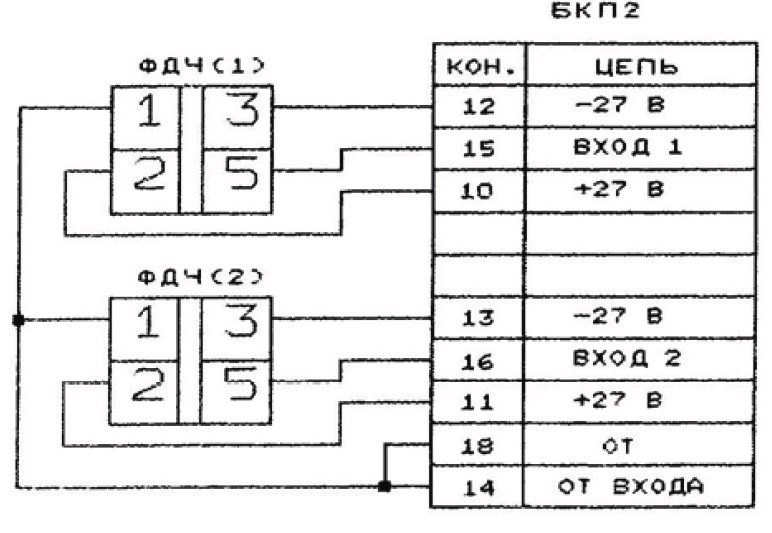

Рис.1 Схема 1 подключения блока БКП-2

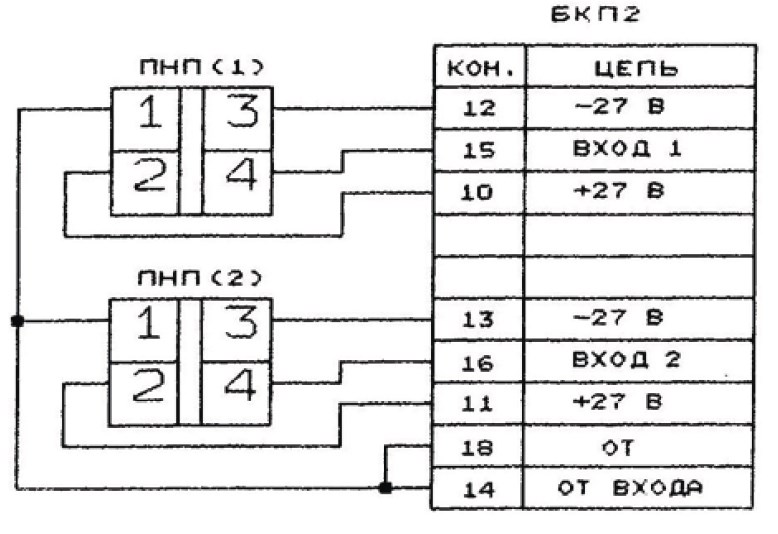

Рис.2 Схема 2 подключения блока БКП-2

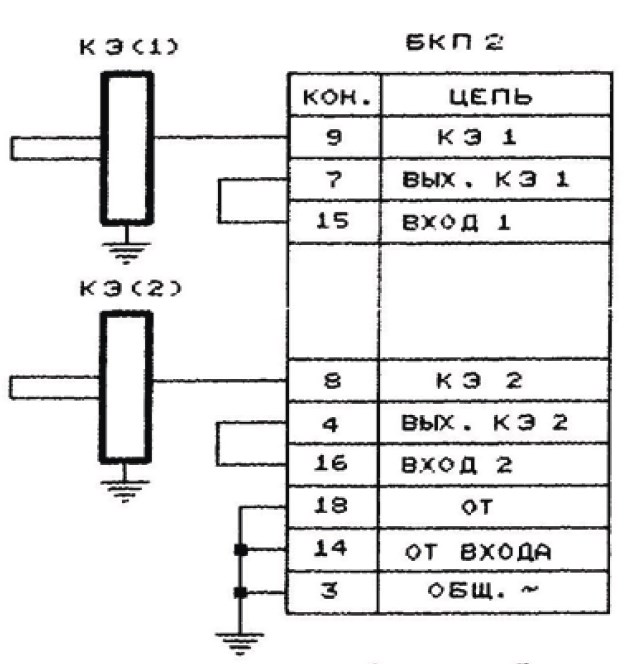

Рис.3 Схема 3 подключения блока БКП-2

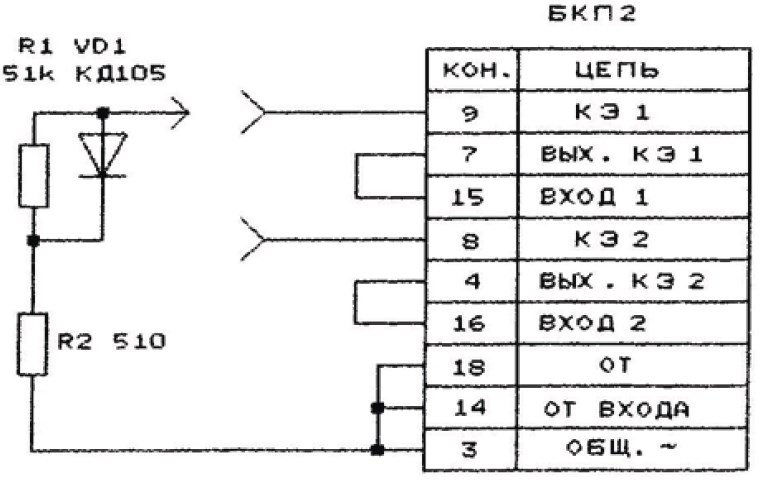

Рис.4 Схема 4 подключения блока БКП-2

Условия эксплуатации

• Температурный диапазон окружающей среды от +5 до +50°С;
• Относительная влажности среды до 90% при t=25°C.
