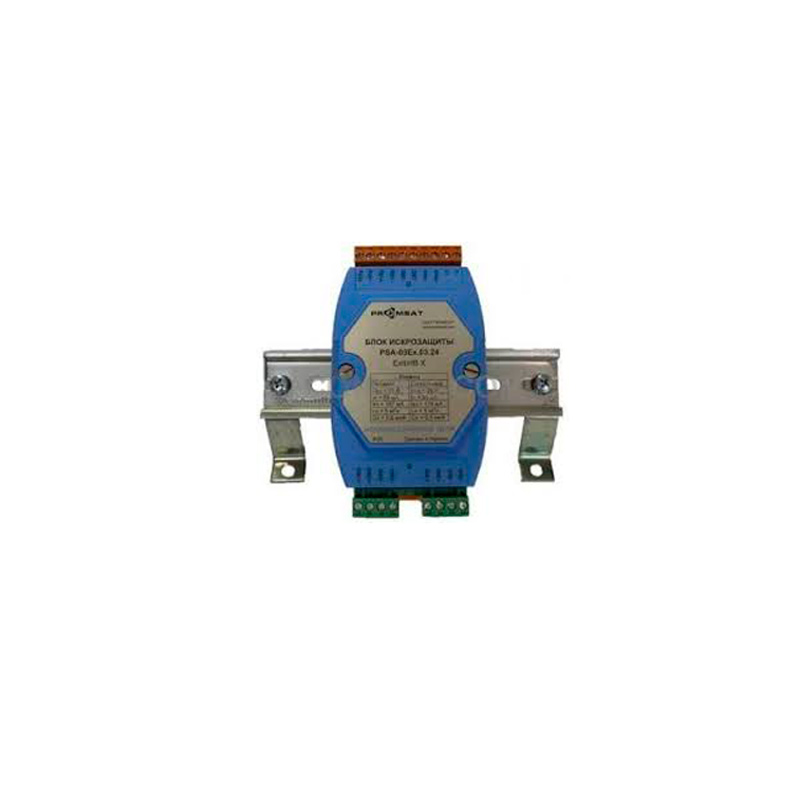

Блок искрозащиты PSA–03Ex

Цена по запросу
В наличии
Артикул товара: 2128
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 29.09.2021 * 1050 ₽**

СДЭК 30.09.2021* 920 ₽**

DPD 28.09.2021* 400 ₽**

Самовывоз 29.09.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Барьеры искрозащиты
Производитель Промсат
Дополнительные характеристики

Блок искрозащиты PSA–03Ex служит в качестве разделительного элемента между искробезопастными и искроопастными цепями и обеспечивают вид взрывозащиты “искробезопастная электрическая сеть”. Они состоят из шунтирующих стабилитронов, последовательно включенных резисторов и предохранителей.

Технические характеристики
Тип блока искрозащиты PSA-03Ex Предельные значения входного сигнала Максимальный ток во входной цепи Максимальное сопротивление канала
Uвх, В Iвх, мА Iмакс, мА Rmax, Ом + B/A
PSA-03Ex.01
Канал Uп +26 70 160 190+2,3/I
Канал Ik1 +15 70 160 140
Канал Ik2 ±6 70 160 80
PSA-03Ex.02
Канал Uп +26 70 160 190+2,3/I
Канал Ik1 +26 70 160 190+2,3/I
PSA-03Ex.03
Канал Uп +26 70 160 190+2,3/I
Канал Ik1 +15 70 160 140
Канал Ik2 ±6 70 160 80
PSA-03Ex.04
Канал Ik1 +26 70 160 190+2,3/I
Канал Ik2 ±6 70 160 80
Функциональность
Код Описание
01 Двухканальный блок искрозащиты для питания напряжением постоянного тока одного устройства установленного во взрывоопасной зоне (канал UП), а также для гальванически изолированного питания пассивной аналоговой токовой петли (4…20)мА (каналы Ik1, Ik2)
02 Двухканальный блок искрозащиты для питания напряжением постоянного тока двух устройств установленных во взрывоопасной зоне (каналы Uп , Iк1 - для одного и второго устройства, соответственно)
03 Двухканальный блок искрозащиты для питания напряжением постоянного тока одного устройства установленного во взрывоопасной зоне (канал Uп), приёма/передачи сигналов цифрового интерфейса RS-485 (RS-422) или приёма унифицированного информативного сигнала постоянного тока (4…20)мА (каналы Iк1 и Iк2)
04 Одноканальный блок искрозащиты для питания напряжением постоянного тока (без гальванической изоляции) пассивной аналоговой токовой петли (4…20)мА устройства установленного во взрывоопасной зоне (каналы Ik1 и Ik2)

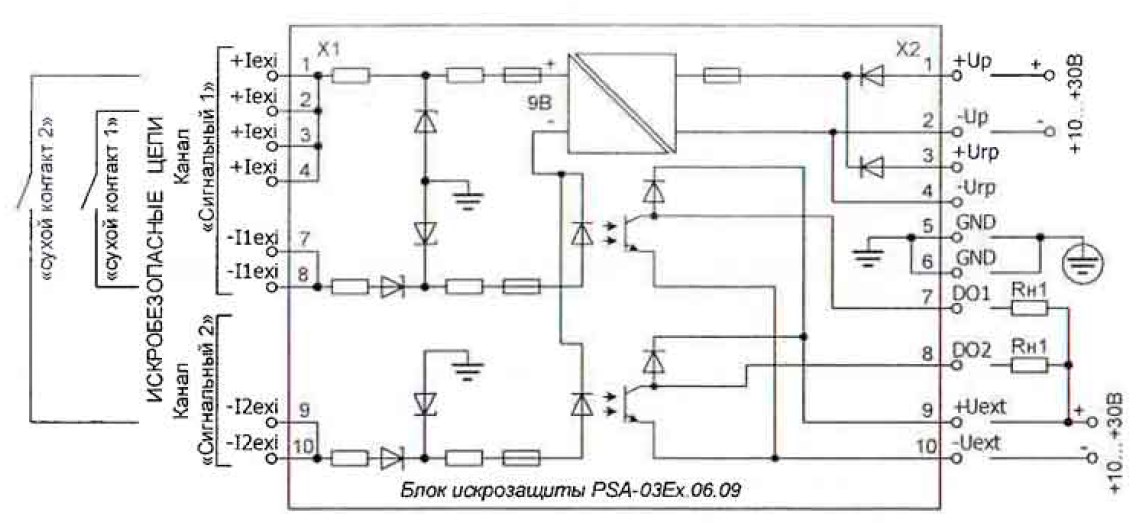

Функциональная схема и схема подключения блока искрозащиты PSA-03Ex

Рис.1 Функциональная схема и схема подключения

Исполнение

Конструктивно, блок искрозащиты PSA–03Ex представляет собой пластмассовый неразборный корпус, состоящий из двух полых крышек. Корпус обеспечивает степень защиты IP-20. Корпус предназначен для монтажа на DIN-рейку. Крепление пластмассового корпуса на DIN-рейку осуществляется с помощью пластмассовой защёлки. Монтаж преобразователей производится без использования инструмента, а демонтаж производится с использованием отвёртки.

Внутри корпуса расположена печатная плата с двумя разъёмами Weidmuller (сертификат №РОСС DE.ME25.B00501). Ответные части разъемов являются съемными винтовыми клеммами, что является удобным при монтаже. Провода подводятся к клеммам в плоскости подключения разъема (под углом 180о ) и зажимаются отвёрткой.

Бюгельный винтовой зажим лифтового типа, используемый в клемме, разработан фирмой Weidmuller и оптимально объединяет свойства меди и стали. Зажимная клетка и винт, выполненные из закалённой стали, прижимают провод к токонесущей шине, выполненной из высококачественной латуни. Стальная клетка Weidmuller гарантирует надёжное, герметичное, вибро- и удароустойчивое соединение между проводником и токовой шиной.

При затягивании отвёрткой винт в клемме подпружинивается стальной разрезной пластиной, представляющей собой зажимную клетку. Эта пружина создаёт надёжный стопор затянутого винта и гарантирует высокую виброустойчивость винтовых клемм. Вибрации зажатого в клемму провода погашаются бюгельным зажимом, поэтому винтовые клеммы Weidmuller не требуют при эксплуатации ни подтягивания, ни обслуживания.
