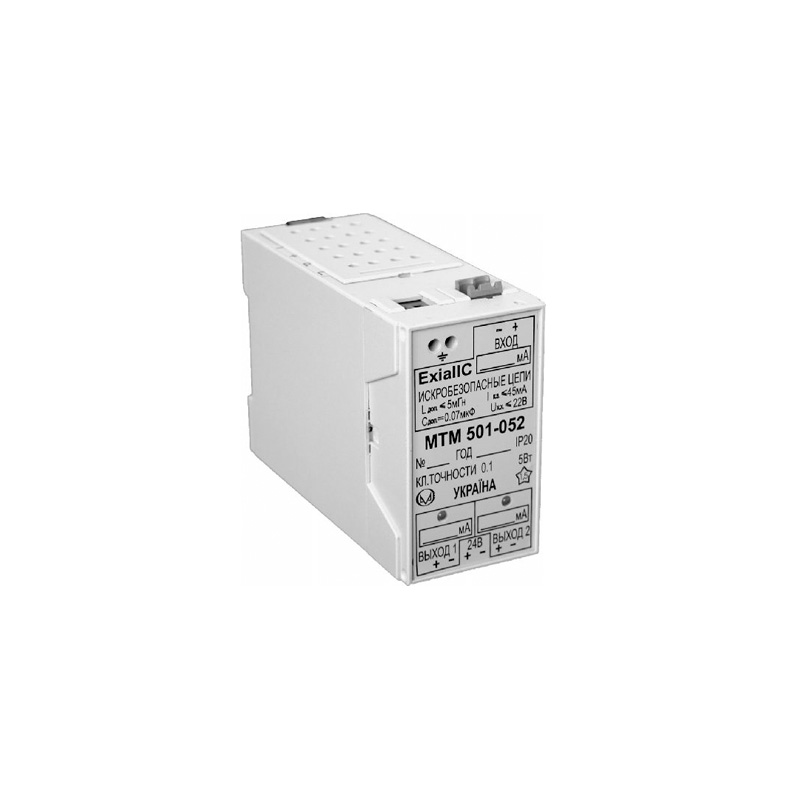

Барьер искробезопасности МТМ-501-052

Цена по запросу
В наличии
Артикул товара: 1055
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 10.07.2022 * 1050 ₽**

СДЭК 11.07.2022* 920 ₽**

DPD 09.07.2022* 400 ₽**

Самовывоз 10.07.2022* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Барьеры искрозащиты
Производитель Микротерм
Дополнительные характеристики
Напряжение питания24 В
Степень защитыIP20
Потребляемая мощность5 Вт
Конструктивное исполнениевзрывозащищенные
Тип крепленияна din-рейку
Класс точности0,1

Барьер искробезопасности МТМ-501-052 является токовым разветвителем (1 вход / 2 выхода), и предназначен для питания двухпроводных преобразователей, ток потребления которых является информационным сигналом, изменяющимся пропорционально входной величине (температуре, давлению), расположенных во взрывоопасной зоне (активный вход) или преобразования сигналов постоянного тока уровня 0...5 мА, 0...20 мА, 4...20 мА (пассивный вход) в выходные сигналы постоянного тока 0...5 мА, 0...20 мА, 4...20 мА в любом сочетании.

Структура условного обозначения

Барьеры искробезопасности маркируются так: МТМ501-052 - Х - Х - Х - Х - Х, где:

  • Х - Входной ток
  • Х - Выходной ток
  • Х - К - извлечение кв. корня канала
  • Х - Выходной ток
  • Х - К - извлечение кв. корня канала

Пример заказа: МТМ501-052 - (4-20) мА - (0-5) мА - К - (4-20) мА

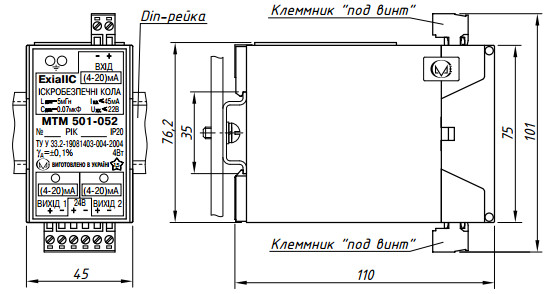

Рис.1. Монтажный чертеж барьера МТМ501-052
Рис.1. Монтажный чертеж барьера МТМ501-052

Технические характеристики

Напряжение питания

DC 24 В +10% -15%

При поставке в комплекте с МТМ101

АС 197...242 В

При поставке в комплекте с МТМ140, МТМ141, МТМ142

АС 100...250 В

Потребляемая мощность

5 Вт

Диапазон рабочих температур

+5...+60 °C

Напряжение питания двухпроводного преобразователя

DC 17...22 В

Класс точности

0,1

Входной сигнал, мА

4...20 акт.

0...5, 0...20, 4...20

Выходной сигнал, мА (Сопротивление нагрузки, Ом)

0...5 (2000),
0...20 (500),
4...20 (500)

Параметры искробезопасной цепи, не более


  • Lдоп., мГн

5

  • Сдоп., мкФ

0,07

Входное сопротивление, для входных токовых сигналов, не более

130 Ом

Степень защиты корпуса

IP20

Масса, не более

0,2

Монтаж

Din-рейка

Функциональность

  • Взрывозащищенное исполнение, вид взрывозащиты “искробезопасная цепь” с маркировкой взрывозащты “”.
  • гальваническое разделение входных и выходных цепей 1500 В.
  • Гальваническое разделение выходных цепей 500 В.
  • НСХ преобразования - линейная или извлечение квадратного корня.
  • НСХ преобразования может быть изменена в условиях потребителя.
  • Барьер является токовым разветвителем.

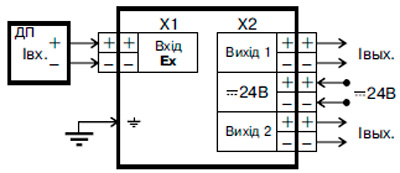

Рис.2. Схема подключения барьера МТМ501-052
Рис.2. Схема подключения барьера МТМ501-052
