Барьер искрозащиты BSZ.62

Цена по запросу
В наличии
Артикул товара: 2129
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 26.09.2021 * 1050 ₽**

СДЭК 27.09.2021* 920 ₽**

DPD 25.09.2021* 400 ₽**

Самовывоз 26.09.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Барьеры искрозащиты
Производитель Промсат
Дополнительные характеристики
Напряжение питания24 В

Барьер искрозащиты BSZ.62 применяются в качестве разделительного элемента между искробезопасными и искроопасными цепями и предназначены для обеспечения искробезопасности сигнальных цепей датчиков давления, вибрации и других устройств с выходным двухпроводным интерфейсом RS-485.

Комплект поставки

  • Барьер искрозащиты BSZ.62
  • паспорт
Технические характеристики
Количество каналов барьера искрозащиты 1
Напряжение внешнего источника питания 2-проводной токовой петли 24 ± 2,0 В
Напряжение холостого хода Vo в искробезопасной цепи 24
Сопротивление последовательной цепи V не больше 55 Ом
Ток в искробезопасной цепи Io не больше 55 Ом
Сопротивление последовательной цепи R не больше 75 Ом
Напряжение на искробезопасном входе барьера при воздействии на его выход аварийного типа напряжения Um 250 В До 37 В
Напряжение на искробезопасном входе барьера Vo [В] при уровне напряжения внешнего источника питания 24 В, 20 мА можно определить по формуле Vo=20-0.02хRн*
Сопротивление нагрузки Rн выходной токовой петли не больше 510 Ом
Рабочий режим температур -40…+60°С
Сечение проводов, подключаемых к клеммам:
Гибкий многопроволочный провод с кабельным наконечником 0,14…1,5 мм2
Гибкий многопроволочный и жесткий однопроволочный провод без оснащения кабельным наконечником 0,14…2,5 мм2
Клеммы для подсоединения проводов пружинные
Относительная влажность при температуре +35°С 35…95%
Размеры 17,5х108х82 мм
Вес 0,2 кг
Температура хранения -40…+60°С

Устройство и работа

Барьеры искрозащиты BSZ.62 применяются в качестве разделительного элемента между искробезопасными и искроопасными цепями и обеспечивают взрывозащищённость связанного электрооборудования с видом взрывозащиты «искробезопасная электрическая цепь».

Искробезопасность входных электрических цепей барьеров искрозащиты обеспечивается путём ограничения напряжения и тока до искробезопасных значений при воздействии на искроопасные цепи барьера аварийного напряжения 250В или короткого замыкания искробезопасных цепей.

Барьеры искрозащиты собраны по схеме из шунтирующих стабилитронов, резисторов и предохранителей с заземленной средней точкой стабилитронов, согласно ГОСТ 22782.5.

Цепь защитного заземления GND от двух клемм барьера искрозащиты должна соединяться с внешней цепью защитного заземления.

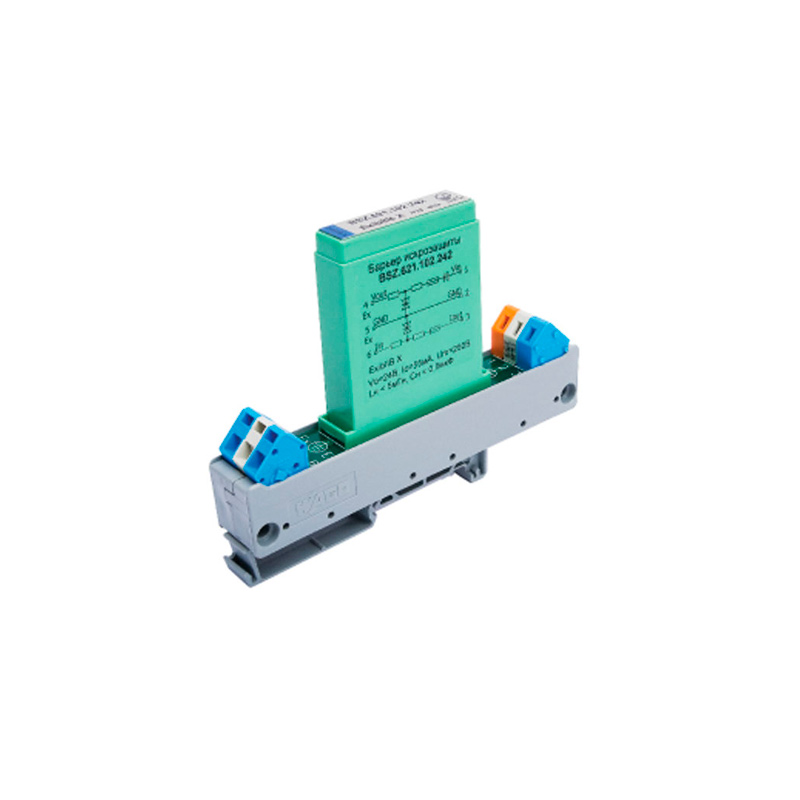

Конструктивно, барьер представляет собой пластмассовый корпус, установленный в клеммную плату модульного корпуса для монтажа на DIN-рейку.

Электрическая схема барьера смонтирована на печатной плате и залита эпоксидным компаундом в корпусе, который установлен на печатной плате с клеммами. Клеммная плата покрыта изоляционным лаком в соответствии с 1.4.5 ГОСТ 22782.5.

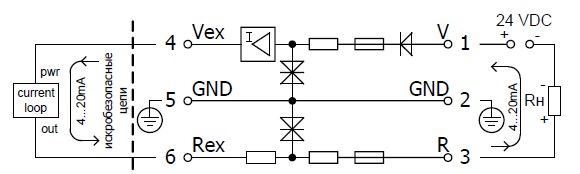

Схема подключения барьера искрозащиты BSZ.62

Рис. 1. Схемы подключения барьера искрозащиты BSZ.62
