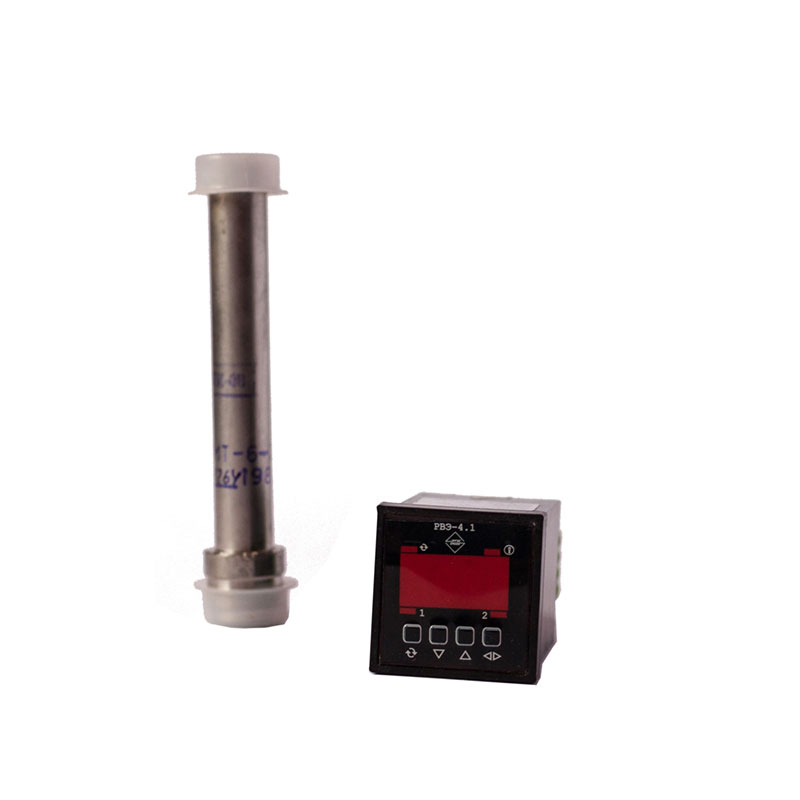

Вакуумметр теплотехнический блокировочный РВЭ-4.1

Цена по запросу
В наличии
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 11.08.2021 * 1050 ₽**

СДЭК 12.08.2021* 920 ₽**

DPD 10.08.2021* 400 ₽**

Самовывоз 11.08.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Контрольно-измерительные приборы
Производитель Эргос
Дополнительные характеристики
Напряжение питания220 В, 24 В, 12 В
Диапазон измерений4-20 мА
Степень защитыIP40
Потребляемая мощность5 Вт
Конструктивное исполнениеЦифровые
Область примененияЭнергетическая промышленность, Машиностроение

Вакуумметр теплотехнический блокировочный (далее прибор) предназначен для измерения остаточного давления воздуха и выдачи сигнала блокировки в различных технологических процессах.

Функциональные возможности

Прибор обеспечивает:

  • цифровую индикацию остаточного давления;
  • выдачу сигналов блокировки;
  • сохранение заданных настроек;
  • индикацию состояния приборы;
  • непрерывный режим работы .
Технические характеристики
Наименование Значения
Прибор предназначен для работы с манометрическим преобразователем ПМТ-6-3 (в дальнейшем – преобразователь) в диапазоне давлений от 0,1 до 105 Па

Нагрузочные характеристики

максимальный ток коммутации, А

максимальное напряжение коммутации, В



2

250

Габаритные размеры прибора:  48х48х75 мм
Масса 0,5 кг
Номинальное напряжение 220В, 24В, 12В
Допускаемое отклонение напряжение питания от -15 до 10%
Потребляемая мощность 5 Вт
Средний срок службы 10 лет

Комплект поставки

  • Вакуумметр теплотехнический блокировочный РВЭ-4.1
  • Фиксатор   корпуса
  • Соединитель электрический
  • Преобразователь манометрический ПМТ-6-3 (ПМТ-6-3М-1)
  • Руководство по эксплуатации
  • Паспорт

Отличительные особенности

  • Диагностика состояния датчика вакуума и линии подключения датчика
  • Работа с манометрическим преобразователем ПМТ-6-3
  • Аналоговый токовый выход
  • Цифровая фильтрация и линеаризация входного сигнала от манометрического преобразователя.
  • Автоматическое измерение глубины вакуума.
  • Срабатывание компараторного выхода при достижении уставки.
  • Цифровая индикация значений параметров.
  • Программная калибровка, настройка и задание параметров, обеспечивающих работу прибора.
  • Технология оптической изоляции обеспечивает гальваническую развязку по выходу и питанию до 1500В.
  • Энергонезависимая память.

Устройство и принцип работы

Через преобразователь пропускается ток, разогревающий нить до температуры около 200С (режим постоянного сопротивления 116,5 Ом). Напряжение с разогретой нити подается на нормализующий усилитель. Нормализированный сигнал поступает на аналоговый вход процессора. Процессор вычисляет остаточное давление в соответствии с характеристикой преобразователя, индицирует его и выдает сигналы блокировки на выходные реле.

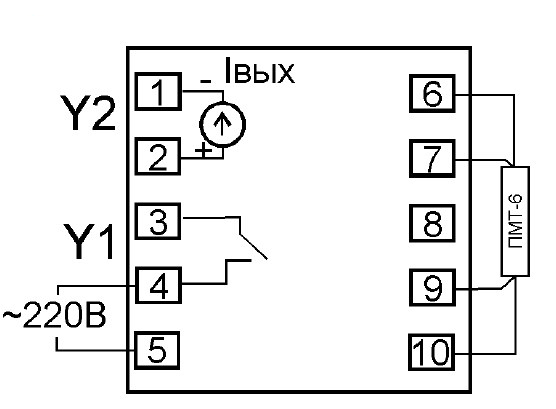

"Схема подключения внешних устройств в исполнении "0" по выходу "

Рис.1 Схема подключения внешних устройств в исполнении "0" по выходу

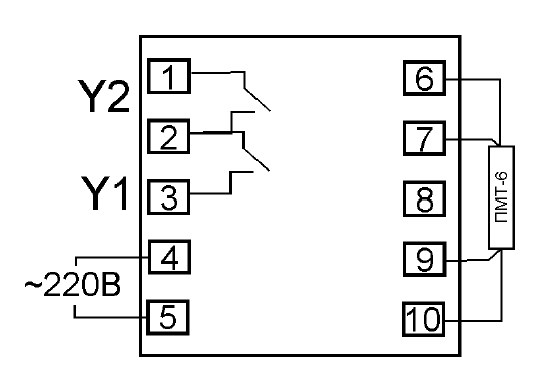

"Схема подключения внешних устройств в исполнении "2" по выходу"

Рис.2 Схема подключения внешних устройств в исполнении "2" по выходу

Условия гарантии

На весь ассортимент продукции действует гарантия от производителя – 12 месяцев. Работоспособность гарантирована согласно действующим ТУ (техническим условиям) на каждый вид продукции. Гарантия распространяется на оборудование согласно заявленным гарантийным срокам при соблюдении правил эксплуатации и своевременной замены деталей, имеющих ограниченный ресурс.

Условия возврата

В соответствие с действующим законодательством РФ, технически сложные товары ненадлежащего качества не подлежат возврату и обмену. Претензии по браку принимаются в сроки, согласно законодательству РФ.
