Манометр СВ-4000

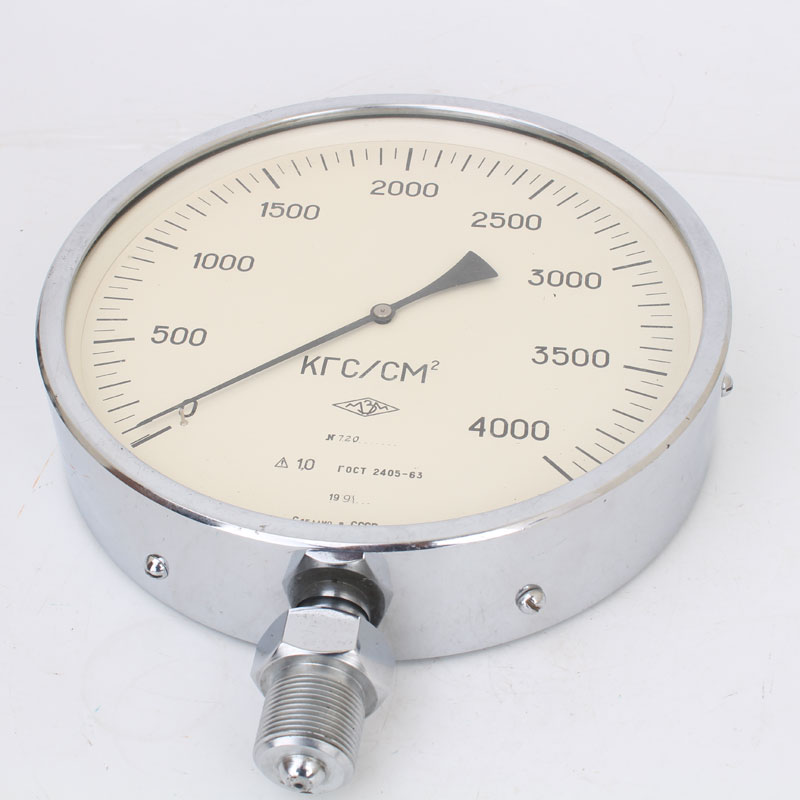

Манометр СВ-4000 показывающий, однострелочный с одновитковой трубчатой пружиной предназначен для замеров избыточного давления неагрессивных газа, пара и жидкости со взрывобезопасными характеристиками и отсутствием кристаллизации.

Принцип работы

Действие манометра сверхвысокого давления основано на использовании зависимости между измеряемым давлением и упругой деформацией одновитковой трубчатой пружины, перемещение свободного конца которой передаточным механизмом преобразовывается в угловое перемещение показывающей стрелки.

Подготовка к работе

Точность и надежность работы манометра сверхвысокого давления типа СВ-4000 могут быть обеспечены только при правильном монтаже и эксплуатации.

Установите манометр сверхвысокого давления в рабочем положении так, что бы все надписи и цифровые обозначения на шкале читались нормально, а плоскость шкалы совпадала с вертикальной плоскостью.

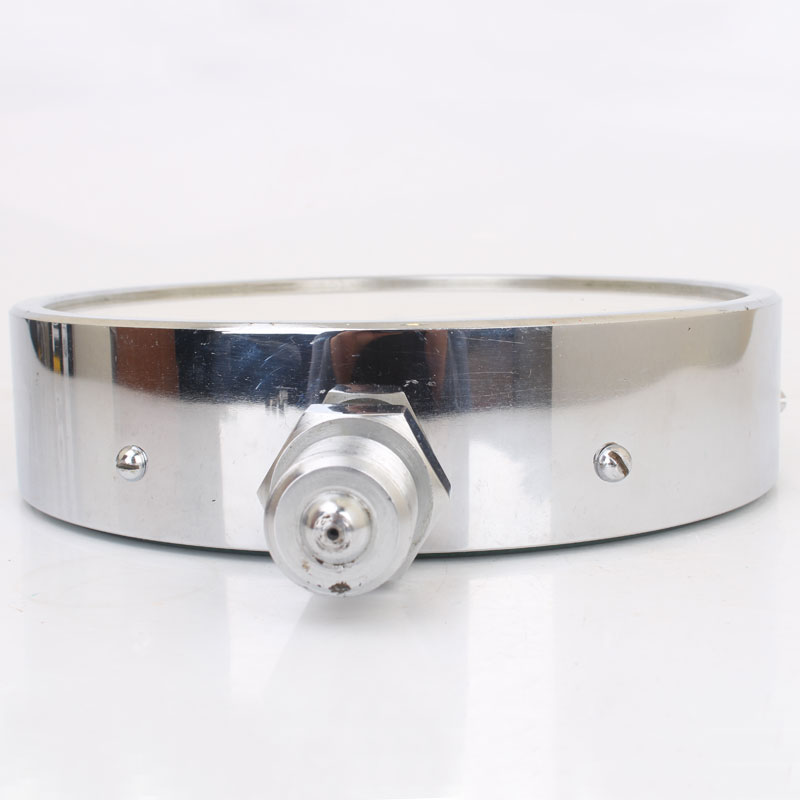

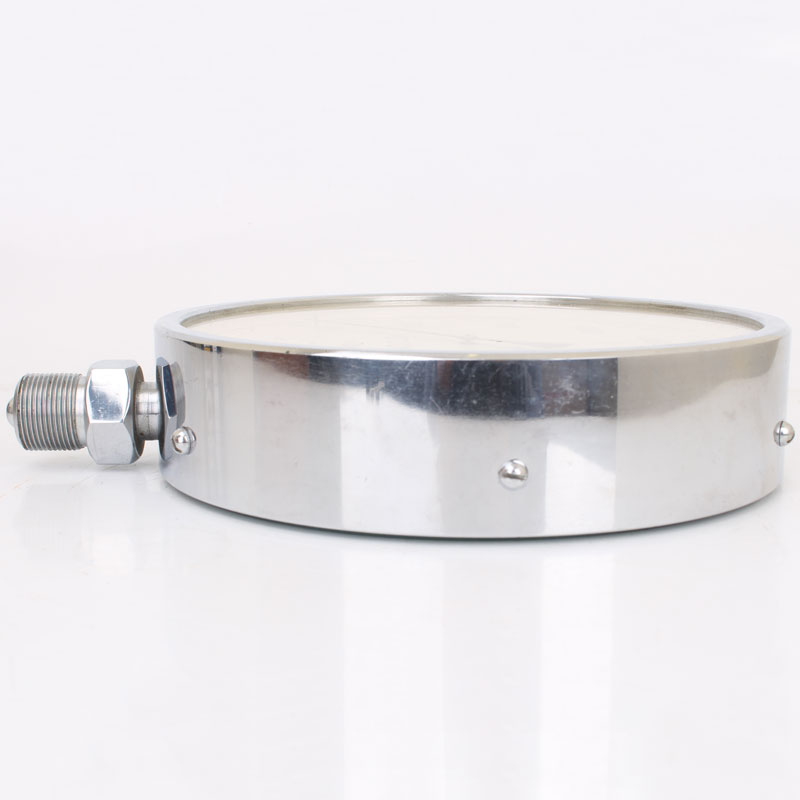

Присоедините манометры сверхвысокого давления к месту отбора давления при помощи его штуцера с наружной резьбой М33х2 в гнездо установки с помощью гаечного ключа S41 таким образом, что бы при уплотнении штуцер манометра не проворачивался относительно внутренней конической плоскости гнезда установки. Например, уплотнение при помощи накидной гайки и ниппеля, дифференциальной гайки с правой и левой резьбой.

Не присоединяйте манометр сверхвысокого давления вращением за корпус.

Явные отказы - это отказы, для обнаружения которых не требуется проведения проверки.
Скрытые отказы - это отказы, для обнаружения которых требуется проведение проверки.
Отказом считается выход за допустимые пределы основной погрешности

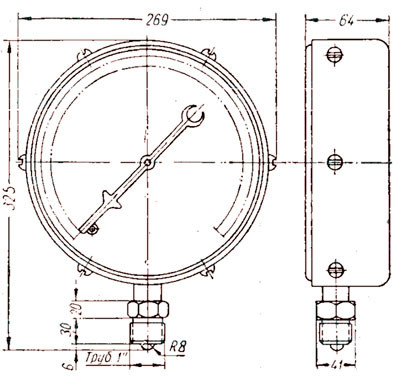

Рис.1. Схема габаритных размеров однострелочного манометра СВ-4000
