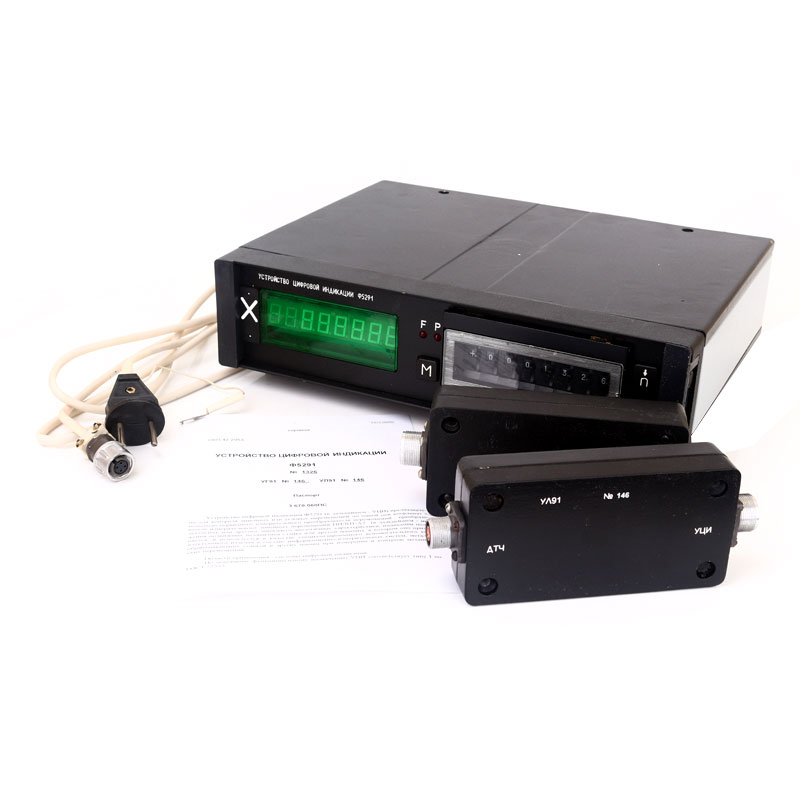

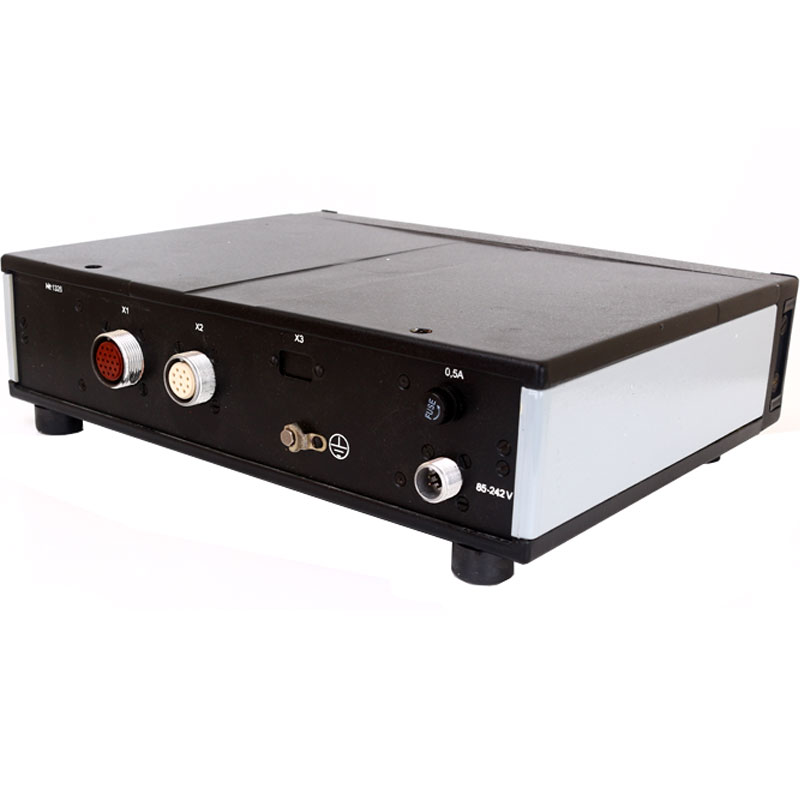

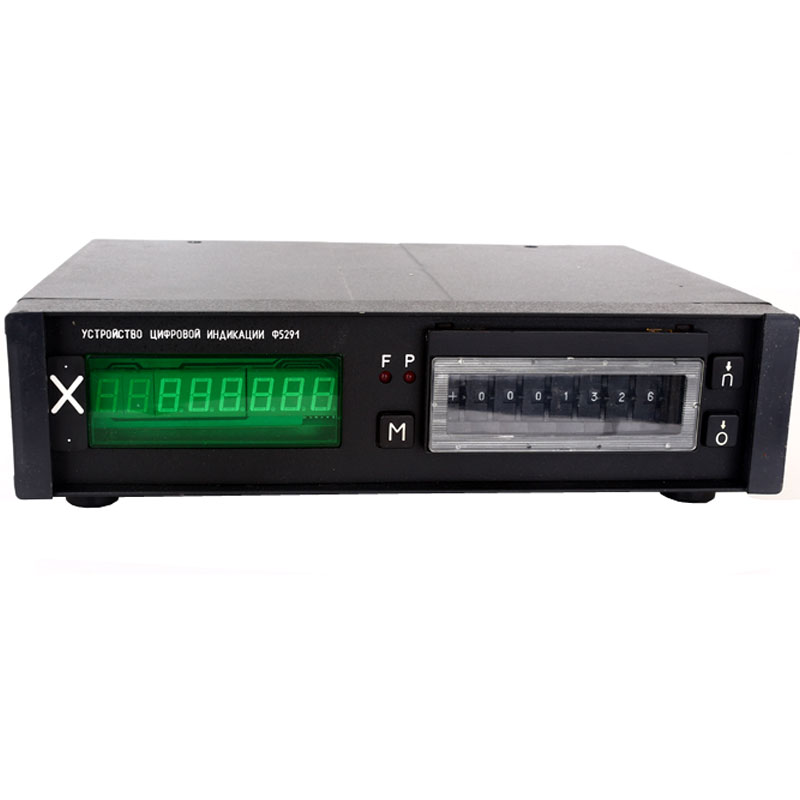

Устройство цифровой индикации Ф5291

Устройство цифровой индикации Ф5291 (в дальнейшем - УЦИ) предназначено для контроля линейных или угловых перемещений по одной оси координат с помощью первичного измерительного преобразователя перемещений - преобразователя измерительного линейных перемещений ПИЛП1-А2 (в дальнейшем - индуктосин), или другого, имеющего аналогичные характеристики, индикации положения подвижных механизмов станка или другой машины, в котором оно применяется, и используется в качестве специализированного вспомогательного комплектующего изделия в составе информационно-измерительных систем, металлообрабатывающих станков и других машин при измерении и контроле механических перемещений.

По основному функциональному назначению УЦИ соответствует типу I по ГОСТ 27537.

Функциональные возможности

• УЦИ обеспечивает автоматическое тестирование основных узлов при включении сетевого электропитания .
• УЦИ обеспечивает индикацию отсчета перемещений в диапазоне от минус 9999999 до плюс 9999999 при контроле линейных перемещений, или от 0.00.00 до 359.59.59 при контроле угловых перемещений с индикацией отсчета в градусах, угловых  минутах и секундах, или от 0 до 359, или от 0.0 до 359.9, или от 0.00 до 359.99, или от 0.000 до 359.999 при контроле угловых перемещений с индикацией отсчета в градусах, десятых, сотых, тысячных долях градуса.
• УЦИ обеспечивает гашение незначащих нулей в старших разрядах отсчета.
• Коэффициент масштабного преобразования УЦИ, определяющий количество счетных импульсов за один шаг печатной обмотки индуктосина, соответствует числу 100, или 200, или 400, или 500, или 800, или 1000, или 2000, или 4000, или 8000.
• Предел допускаемой систематической составляющей внутришаговой погрешности УЦИ совместно с индуктосином в нормальных условиях применения равен:
• 15 mkm для УЦИ с индуктосином класса точности 5;
• 10 mkm для УЦИ с индуктосином класса точности 4;
• УЦИ обеспечивает масштабирование числа импульсов, формируемых индуктосином, с значением масштабирующего коэффициента от 0,000001 до 9,999999.
• УЦИ обеспечивает дискретность изменения отсчета перемещения от 1 до 99 единиц младшего разряда.
• УЦИ обеспечивает индикацию запятой, отделяющей ноль, или один, или два, или три, или четыре, или пять младших разрядах отсчета перемещений.
• УЦИ обеспечивает переключение направления оси координат.
• УЦИ обеспечивает компенсацию люфта.
• УЦИ обеспечивает автозапись значения координаты опорной точки по сигналу от индуктосина с блокировкой, или без блокировки зоны опорной точки от внешнего переключателя.
• УЦИ обеспечивает восстановление значения координаты опорной точки по сигналу от индуктосина с блокировкой, или без блокировки зоны опорной точки от внешнего переключателя.
• УЦИ обеспечивает формирование и индикацию выдачу команд управления при позиционировании в заданную точку (в дальнейшем - позиционирование): двух команд направления перемещения, двух команд снижения скорости перемещения, одной команды останова.
• УЦИ обеспечивает индикацию рекомендованного направления движения при позиционировании в заданную точку.
• УЦИ обеспечивает обмен с внешними устройствами по интерфейсу RS232C (УЦИ с функцией обмена по интерфейсу поставляются по отдельному заказу).
• УЦИ устойчиво работает при прерывании электропитающего напряжения на время до 10 ms, если интервал между двумя прерываниями электропитающего напряжения не менее 1 s.
• Мощность, потребляемая УЦИ от электропитающей сети, не превышает 15 W.
• По стойкости к воздействию механических внешних воздействующих факторов УЦИ соответствует группе механического исполнения М8 по ГОСТ 17516.1.
• Степень защиты УЦИ от попадания внутрь твердых посторонних тел и воды соответствует IP43 по ГОСТ 14254.
• По устойчивости к климатическим воздействиям УЦИ соответствуют исполнению УХЛ категории 4 по ГОСТ 15150.
• Габаритные размеры УЦИ не превышают 325х265х95  mm.
• Масса УЦИ, не превышает 3,5 kg.
• Время установления рабочего режима УЦИ в рабочих условиях применения не превышает 5 min.
• При выдаче команд по п.1.17 УЦИ обеспечивает коммутацию внешних электрических цепей постоянного тока от 1 до 1000 mA при напряжении внешнего источника электропитания от 5 до 30 V.
• Электропитание УЦИ осуществляется от сети переменного тока напряжением от 85 до 242 V и частотой от 49 до 61 Hz.
• Нормы качества электрической энергии при электропитании УЦИ - по ГОСТ 13109.
• УЦИ обеспечивает непрерывную работу в течение не менее 16 h с последующим перерывом не менее 1 h.
• Среднее время восстановления УЦИ в рабочих условиях применения не превышает 4 h.
• Средний срок службы УЦИ в рабочих условиях применения до предельного состояния - не менее 14 лет.

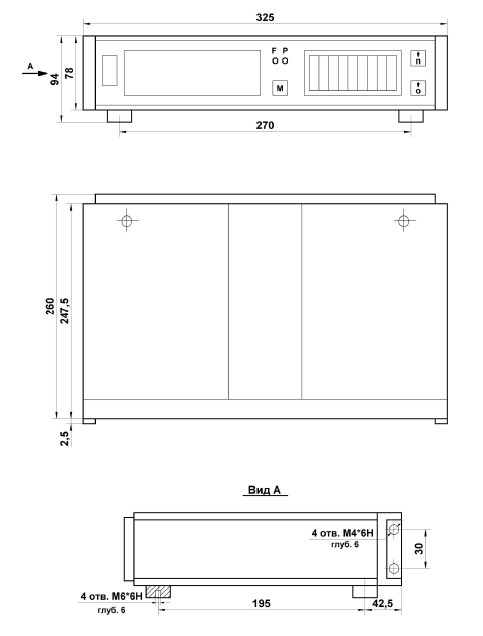

Рис.1 Схема габаритных размеров устройства цифровой индикации Ф5291
