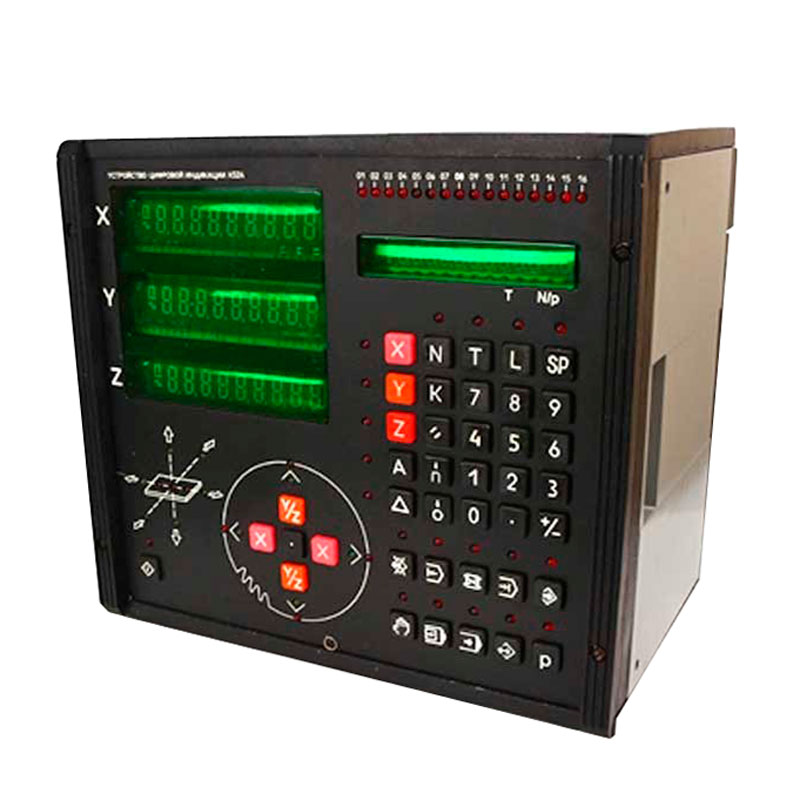

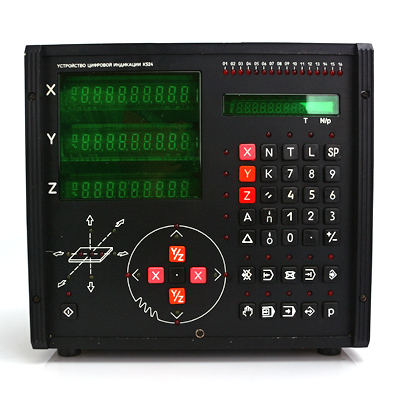

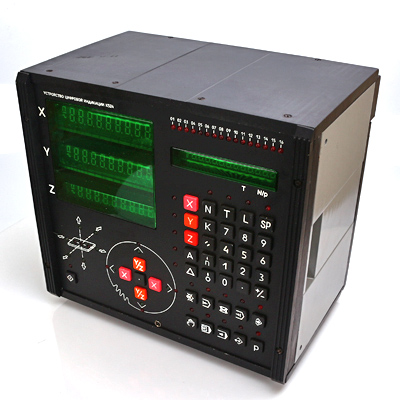

Устройство цифровой индикации К524

Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 01.06.2024 * 1050 ₽**

СДЭК 02.06.2024* 920 ₽**

DPD 31.05.2024* 400 ₽**

Самовывоз 01.06.2024* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Устройства цифровой индикации
Производитель Росток-прибор
Дополнительные характеристики
Напряжение питания187-264 В
Диапазон измерений49-61 Гц, 1-40 градусов
Потребляемая мощность55 ВА
Область примененияСистемы цифровой индикации

Устройство цифровой индикации К524 (УЦИ) предназначено для определения геометрических размеров деталей в процессе их обработки на станках фрезерной группы, а также для выдачи программируемых рекомендаций оператору в ручном режиме управления станком или формирования команд управления исполнительными механизмами станка в автоматическом режиме работы.

Технические характеристики
Параметры Значение
Координаты:
одновременно индицируемые
одновременно управляемые
3
1
Диапазон цифрового отсчета по каждой оси - 9 999 999 …+ 9 999 999
Дискретность отсчета, мм 0,001; 0,005; 0,01
Кадры управляющей программы 98

Количество уровней подпрограмм 8
Технологические команды 16
Коррекции на инструмент 10
Диапазон рабочих температур, ° С 1-40
Питание от сети переменного тока:
напряжение, В
частота, Гц

от 187 до 264
49-61

Потребляемая мощность, В А не более 55
Габаритные размеры, мм не более 325х310х242
Масса, кг не более 9

Функциональные возможности

УЦИ К524 обеспечивает:

  • индикацию текущих значений координат или значений расстояний до точек позиционирования;
  • ввод произвольного значения текущего отсчета в любой точке контролируемого перемещения и дальнейший отсчет от этого значения;
  • определение и восстановление координат опорной точки;
  • ввод, редактирование и хранение управляющих программ для обработки деталей, возможность использования подпрограмм;
  • отработку управляющих программ в одном из режимов:
    • ручном с индикацией текущих значений координат и функцией предварительного набора координат точек позиционирования;
    • покадровом с отработкой одного кадра программы с последующей остановкой;
    • программном с полной отработкой управляющей программы;
  • ввод коррекции на инструмент
  • выдачу технологических команд;
  • выдачу рекомендаций оператору в ручном режиме управления станком;
  • ввод управляющих программ по стандартному интерфейсу.

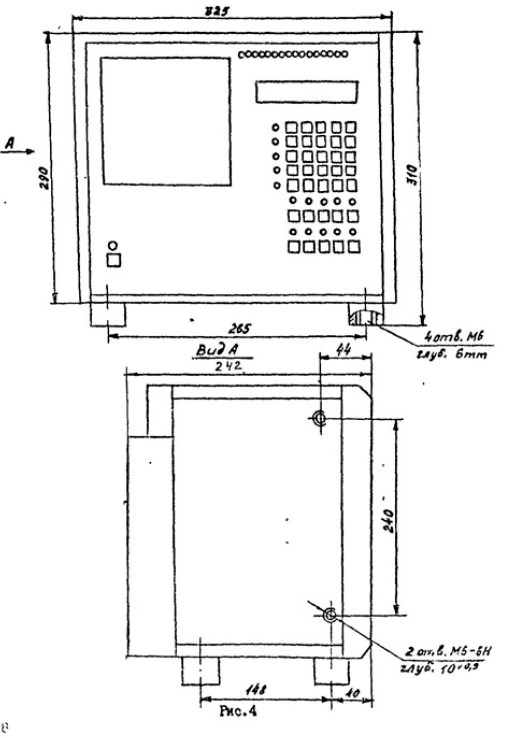

"Схема габаритных размеров устройства К524"

Рис.1 Схема габаритных размеров устройства К524

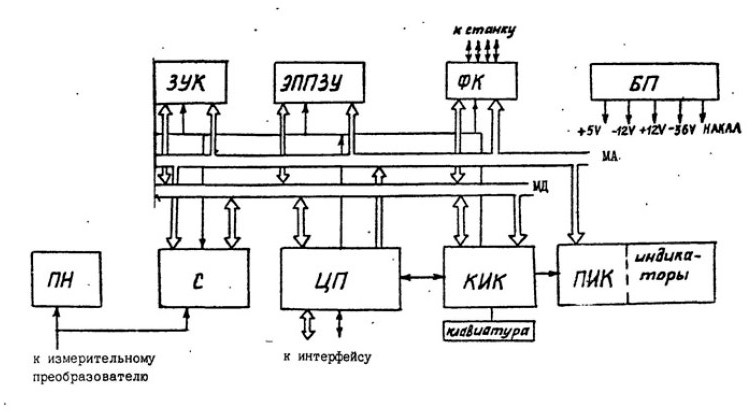

"Схема электрическая функциональная К524"

Рис.2 Схема электрическая функциональная
