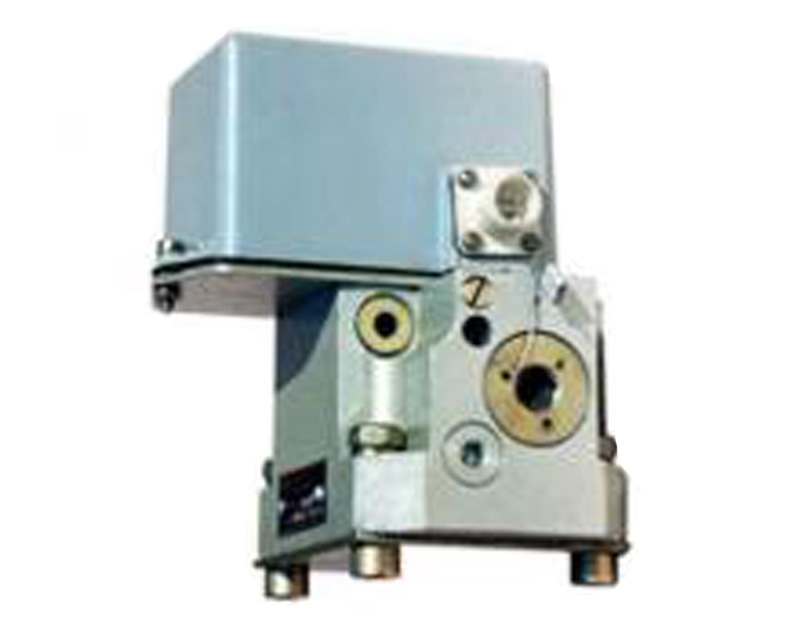

Усилитель электрогидравлический УЭГ.С-1И

Цена по запросу
В наличии
Артикул товара: 763
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 05.07.2021 * 1050 ₽**

СДЭК 06.07.2021* 920 ₽**

DPD 04.07.2021* 400 ₽**

Самовывоз 05.07.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Сервоклапаны
Производитель Теплоавтомат
Дополнительные характеристики
Конструктивное исполнениеГидравлические
Область примененияНефтяная промышленность, Металлургия

Усилитель электрогидравлический УЭГ.С-1И предназначен для управления гидравлическими исполнительными механизмами одностороннего действия. Преобразует входной электрический сигнал в пропорциональный и усиленный по мощности поток рабочей жидкости.

Усилитель имеет электрический датчик для формирования сигнала электрической индикации положения золотника.

Комплект поставки

Усилители работают и поставляются в комплекте с нормирующим усилителем типа УН.К. При необходимости они также могут поставляться в комплекте с усилителями мощности электронными типа УМЭ-100.

Применение

Применяется в автоматических электрогидравли­ческих системах управления технологическими процессами в различных отраслях промышленности.

Состав

Конструктивно усилитель состоит из трех блоков: электрогидравлического с плоской пружинной обратной связи, золотникового блока и датчика положения.

Электрогидравлический блок представляет собой электромеханический преобразователь, конструктивно объединенный с управляющим дифференциальным элементом «сопло-заслонка».

Золотниковый блок представляет собой золотниковую пару, установленную в корпусе на резиновых кольцах. Электрогидравлический и золотниковый блоки соединены между собой методом монтажа с промежуточной металлической прокладкой.

Принцип работы

Принцип работы усилителей состоит в том, что при изменении входного электрического сигнала пропорционально изменяется момент, развиваемый якорем поляризованного электромеханического преобразователя, и, соответственно, отклоняется от среднего положения заслонка дифференциального гидравлического элемента типа «сопло-заслонка» системы управления распределительным золотником, в результате чего он начинает перемещаться.

Перемещение золотника прекратится, когда момент, развиваемый кинематически связанной с золотником плоской пружиной обратной связи, уравновесит момент, развиваемый якорем, и заслонка возвратится в исходное среднее положение. Золотник при этом переместится пропорционально величине изменения входного электрического сигнала.

Отличительные особенности

Особенностями электрогидравлических усилителей являются оригинальная конструкция подвески якоря электромеханического преобразователя и шарнирного сочленения плоской пружины обратной связи с золотником.

Преимущества

Преимущества перед отечественными и зарубежными аналогами – повышенное быстродействие, высокая чувствительность, ремонтопригодность.

Технические характеристики

  • Усилители изготавливаются четырех  типоразмеров по расходу рабочей жидкости:
    • УЭГ. С-1И-40;
    • УЭГ. С-1И-100;
    • УЭГ. С-1И-200;
    • УЭГ. С-1И- 500.
  • Пределы изменения входного электрического непрерывного токового сигнала постоянного тока:
    • минус 100 - 0 - плюс 100 мА.
  • Сопротивление входной цепи: 60 ± 10 Ом
  • Индуктивность входной цепи: не более 2Гн
  • Эффективное значение сигнала осцилляции (переменная составляющая частотой 250±50 Гц), наложенная на входной сигнал: от 5 до 8мА.
  • Давление питания:
    • минимальное 1,6 МПа;
    • максимальное 32 МПа.
  • Рабочая среда: - минеральные масла вязкостью от 7 до 70 мм2/с в рабочем диапазоне температур масла от 20 до 70 С, чистота – не ниже 10 класса чистоты жидкостей и точность фильтрации -  не хуже 0,01 мм.
  • Давление управления:
    • при давлении питания до 10 МПа -  равно давлению питания;
    • при давлении питания более 10 МПа – 10 МПа.
  • Расход масла (при перепаде давления на усилителе 6,3 МПа и максимальном входном сигнале):
    • УЭГ. С-1И-40 - 40 ± 4 л/мин;
    • УЭГ. С-1И-100 - 100 ± 10 л/мин;
    • УЭГ. С-1И-200 - 200 ± 20 л/мин;
    • УЭГ. С-1И-500 - 500 ± 50 л/мин.
  • Зона нечувствительности при давлении питания 32 МПа от диапазона изменения входного сигнала, не более: -  0,4 %.
  • Расход (утечки) рабочей жидкости через золотник при давлении питания 32 МПа и гидравлическом нуле усилителя, не более:
    • УЭГ. С-1И - 40 - 2,5 л/мин;
    • УЭГ. С-1И -100 - 4,0 л/мин;
    • УЭГ. С-1И-200 - 6,0 л/мин;
    • УЭГ. С-1И-500 - 10,0 л/мин.
  • Частота  соответствующая фазовому сдвигу 90° (при амплитуде входного сигнала 20% от максимальной и давлении управления 10 МПа), не менее:
    • УЭГ. С-1И-  40 - 200 Гц;
    • УЭГ. С-1И -100 - 170 Гц;
    • УЭГ. С-1И-200 - 110 Гц;
    • УЭГ. С-1И-500 - 65 Гц.
  • Средняя наработка на отказ с учетом технического  обслуживания: - 66700 ч.
  • Полный средний срок службы - не менее  8 лет.
  • Масса, не более
    • УЭГ. С-1И-40 и УЭГ. С-1И-100 - 3,5 кг;
    • УЭГ. С-1И-200 - 4,3 кг;
    • УЭГ. С-1И-500 - 6,8 кг.
  • Габаритные размеры:
    • УЭГ. С-1И-40 и УЭГ. С-1И-100  180 x 130 x 148 мм;
    • УЭГ. С-1И-200 - 200 x 134 x 155 мм
    • УЭГ. С-1И-500 - 218 x 140 x 188 мм
